TeeJet Matrix Pro 840GS - Инструкция (Страница 71)

65
98-05273-RU R4
НАЧА
ЛЬ
НЫЙ ЭКР
АН
ОБ
ЗОР
НА
С
ТР
ОЙК
А
ОР
УДИЕ
ПО
ЛНЫЙ ЭКР
АН
GPS
ВВЕ
ДЕНИЕ
НАВИГ
АЦИЯ
МОНИТ
ОР Р
АЗМЕР
А К
АПЕ
ЛЬ
►Время включения задержки – устанавливает время
включения каждой секции при входе в необработанный
участок. Если внесение включается слишком рано при входе
на необработанный участок, следует уменьшить время
включения задержки. Если внесение включается слишком
поздно, следует увеличить время включения задержки.
Диапазон составляет от 0 до 10 секунд.
►Время выключения задержки – устанавливает время
выключения каждой секции при входе в обработанный
участок. Если внесение выключается слишком рано при
въезде на обработанный участок, следует уменьшить время
выключения задержки. Если внесение выключается слишком
поздно, следует увеличить время выключения задержки.
Диапазон составляет от 0 до 10 секунд.
►Смещения секций  – устанавливает расстояние смещения
от секции 1 (линия расстояния от антенны до секции 1)
до каждой секции. Положительное значение смещения
поместит секцию позади секции 1. Отрицательное значение
смещения поместит секцию впереди секции 1. Секция 1
всегда составляет 0 метров. Все прочие секции могут иметь
другое расстояние. Секции пронумерованы слева направо,
если смотреть по направлению движения машины вперед.
Диапазон составляет от -75 до 75 метров.
4. Нажмите стрелку возврата , чтобы вернуться в экран орудия,
или боковую вкладку КОНФИГУРАЦИЯ , чтобы вернуться в
основной экран конфигурации.

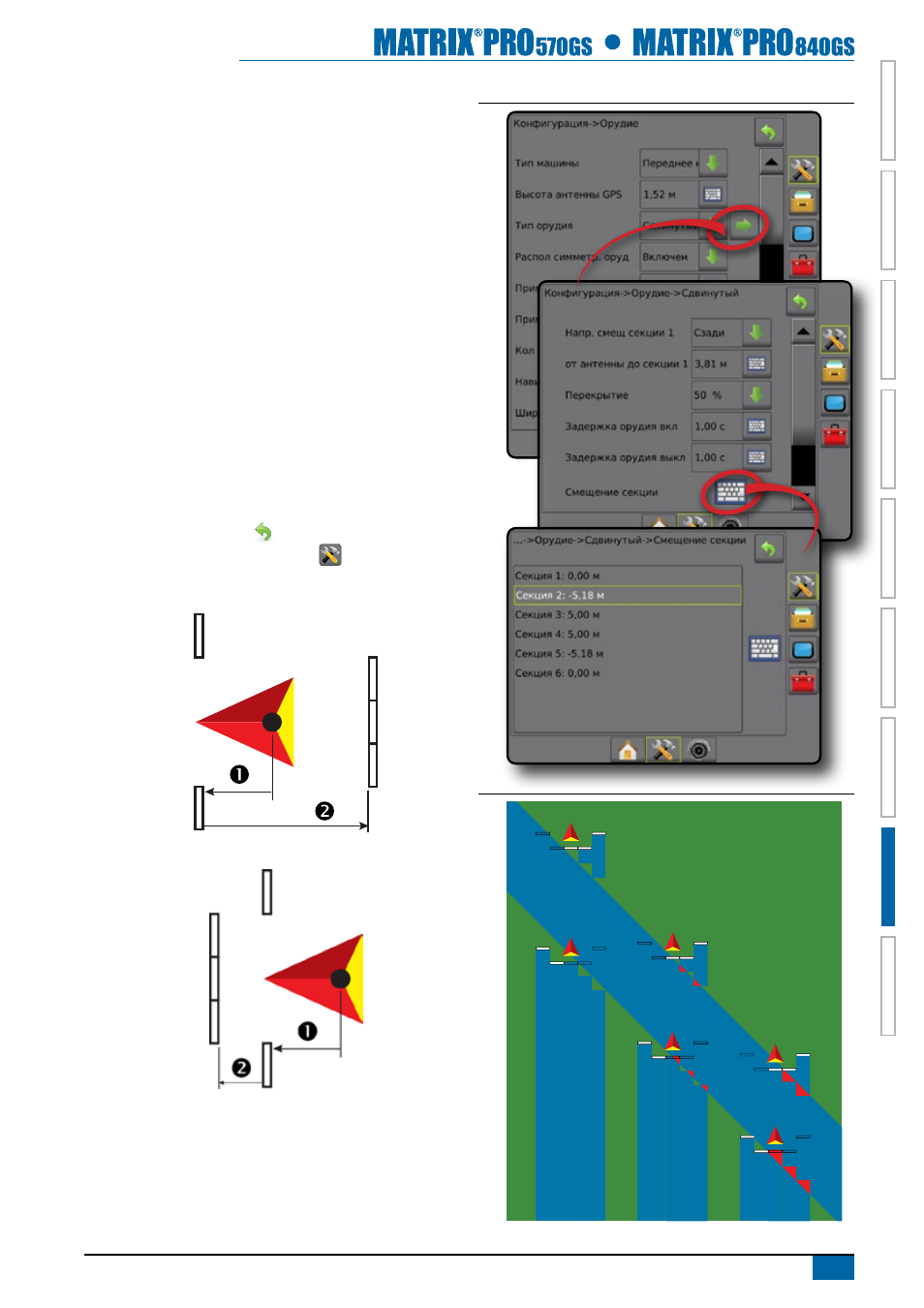

Рисунок 8-20: Параметры настройки орудия в режиме со сдвигом
Рисунок 8-21: Перекрытие
100 % 50 % 0 %
