ПаНЕль НавИгацИИ
Панель навигации сообщает информацию о выбранных вами позициях (текущая скорость, направление, общая обработанная площадь,
текущее время, номер прохода, текущее давление системы и текущий размер капель), навигации (боковое отклонение (в метрах), текущее
состояние, статус GPS) и состоянии штанги.

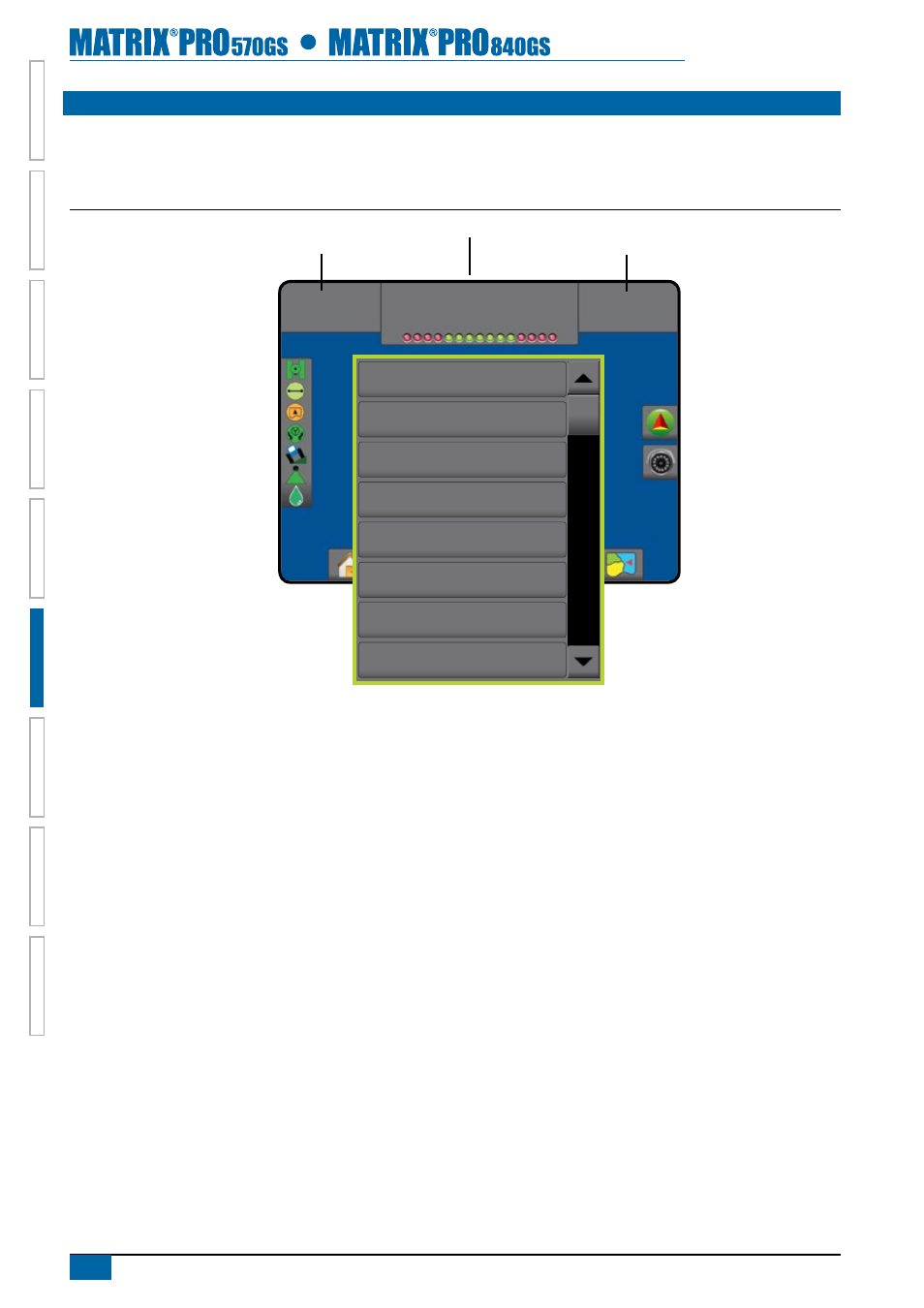

Рисунок 6-2: Пример панели навигации
0,0
га
0,00
км/ч
Без GPS
Скорость
общая обработанная площадь
время
давление системы
размер капли
Направление
время внесения
Номер прохода
Навигация и состояние штанги
Выбираемая информация
Выбираемая информация
Выбираемая информация
Скорость – отображает текущую скорость движения.
Направление – отображает направление движения от северной
базовой линии по часовой стрелке. Север = 0, Восток = 90, Юг = 180,
Запад = 270.
Общая обработанная площадь – отображает общую совокупную
площадь, на которой было выполнено внесение, в том числе области
двукратного покрытия.
Время внесения – отображает общее время активности внесения в
течение текущего задания.
Время – отображает текущее время в выбранном часовом поясе.
Номер прохода – отображает номер текущего прохода относительно
начальной направляющей линии. Номер будет положительным
числом, если машина находится справа от базовой линии AB, или
отрицательным – если машина находится слева от линии AB.
Давление системы – отображает текущее давление системы
(доступно только при наличии датчика давления в системе).
Размер капель – отображает текущий размер капель насадки
(доступно только при наличии датчика давления в системе).
Навигация и состояние штанги
Состояние GPS – отображает «Без GPS», если сигнал GPS
недоступен, или «Медл. GPS», если система GPS получает данные
GGA частотой ниже 5 Гц.
Боковое отклонение – отображает расстояние от желаемой
направляющей.
Текущее действие – отображает отметки A или B, приближение
к концу ряда, указывает на необходимость поворота и показывает
расстояние до возврата в отмеченную точку.
Состояние штанги – каждая запрограммированная секция штанги
отображается отдельной точкой. Зеленая точка означает, что секция
активна, красная – секция в данный момент не активна.
