Страница 90: Подключение и отключение кабелей дисководов
Рекомендуемое подключение кабелей к дисководу
l
Подключите жесткий диск с последовательным интерфейсом
ATA к разъемам, помеченным «SATA0», на системной плате.
l
Подсоедините дисковод компакт
-дисков/DVD-дисков с последовательным интерфейсом ATA к разъему, помеченному «SATA1».
Подключение кабелей дисководов
При установке дисковода к его задней части подключаются два кабеля
: кабель питания постоянного тока и кабель передачи данных.
Разъемы интерфейса дисковода
Разъемы кабеля дисковода с ключом сконструированы так
, чтобы обеспечить правильность подсоединения. Правильно совместите ключ разъема
кабеля на кабеле и дисководе перед подключением
.

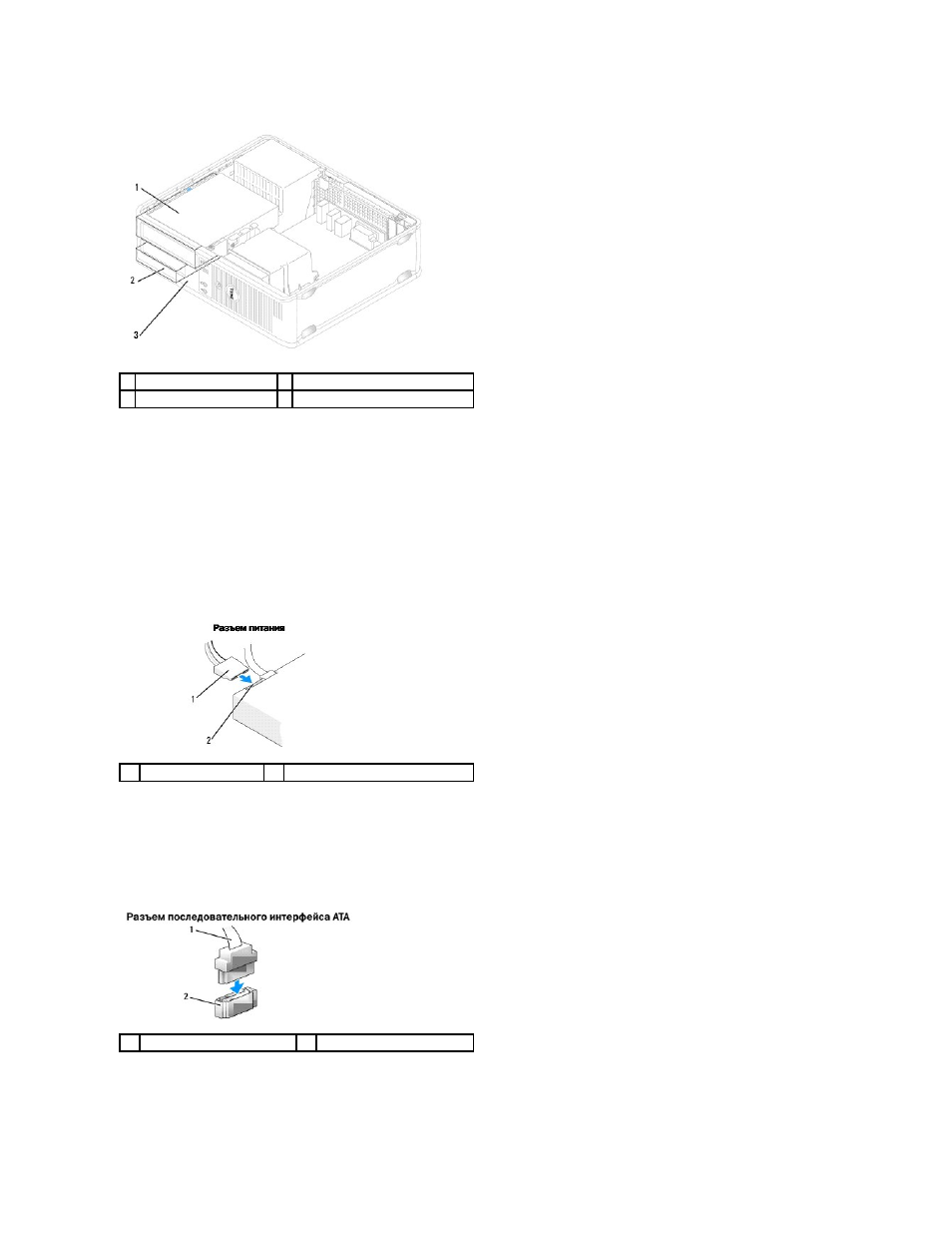

Подключение и отключение кабелей дисководов
1 оптический дисковод
2 накопитель на жестких дисках
3 дисковод гибких дисков
1
кабель питания
2
входной разъем питания
1
кабель интерфейса
2
разъем интерфейса
