Установка панели ввода
/вывода
1.
Подсоедините кабель ввода
/вывода к панели ввода/вывода.
2.
Поместите панель ввода
/вывода в слот.
3.
Совместите и сдвиньте зажим панели ввода
/вывода в слот зажима панели ввода/вывода.
4.
Посмотрите на переднюю панель
, чтобы убедиться, что разъем USB и аудиогнездо находятся по центру отверстий.
5.
Установите и затяните винты
, с помощью которых крепится панель ввода/вывода.
6.
Снова подключите все кабели к системной плате
.
7.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
8.
Подключите компьютер и устройства к электросети и включите их
.
9.
Проверьте правильность работы компьютера
, запустив программу Dell Diagnostics (см. раздел
Dell Diagnostics
).
Системная плата
Извлечение системной платы

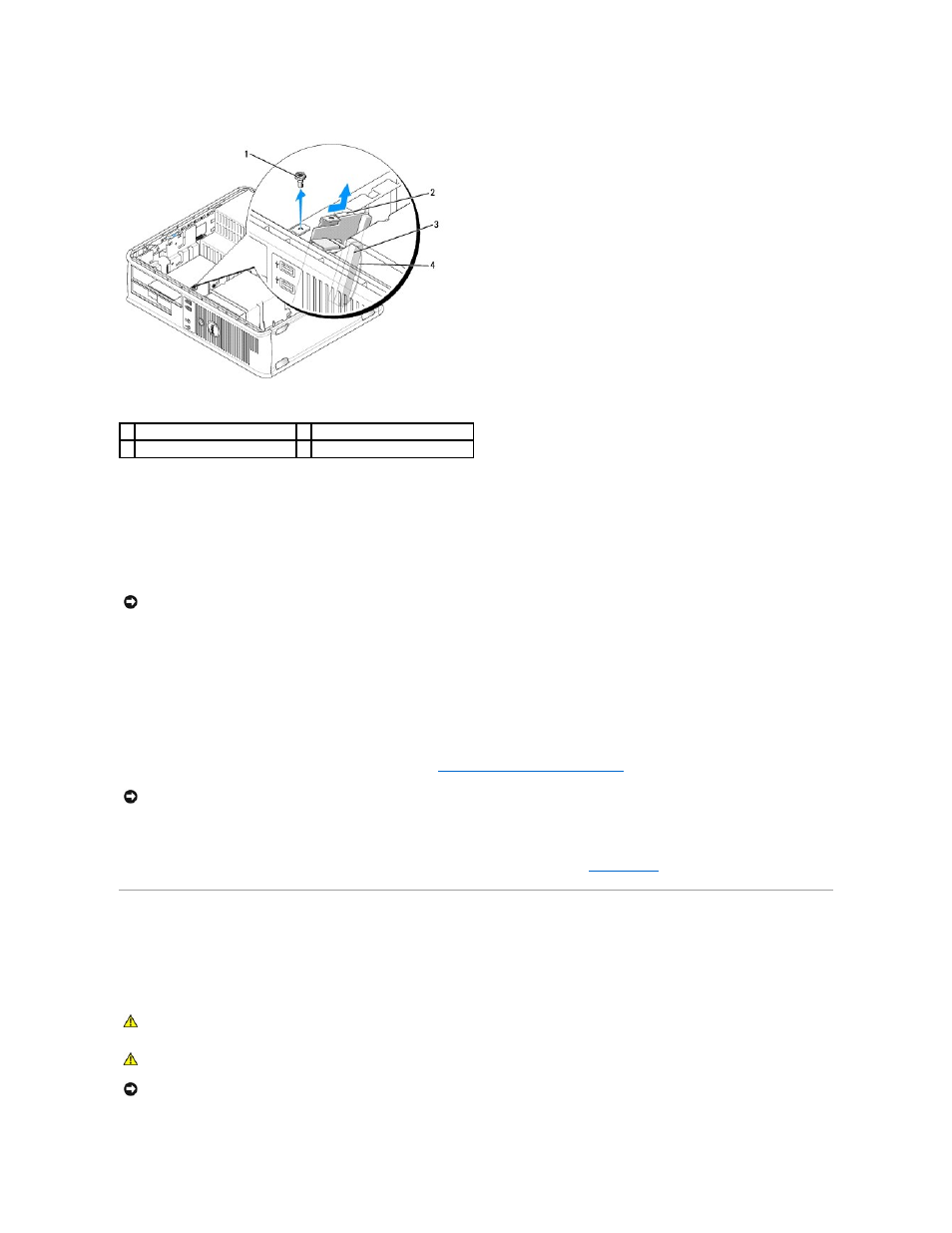

1 крепежный винт
2 панель ввода-вывода
3 разъем кабеля ввода/вывода
4 петля разъема ввода/вывода
ВНИМАНИЕ
.
Будьте осторожны
, не повредите разъемы кабелей и зажимы для прокладывания кабелей при установке панели ввода/вывода в
компьютер
.
ВНИМАНИЕ
.
Чтобы подсоединить сетевой кабель
, сначала подсоедините его к сетевому устройству, а затем к компьютеру.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током
, порезов движущимися лопастями вентилятора или других
непредвиденных травм всегда отключайте компьютер от электросети
, перед тем как открывать корпус.
ПРЕДУПРЕЖДЕНИЕ
.
Блок радиатора
, блок питания и другие компоненты могут сильно нагреться при нормальном режиме работы
компьютера
. Прежде чем взять их, убедитесь, что прошло достаточно времени, чтобы они остыли.
ВНИМАНИЕ
.
Прежде чем прикасаться к чему
- либо внутри компьютера, избавьтесь от заряда статического электричества, прикоснувшись
к неокрашенной металлической поверхности
, например к металлической части на задней панели. В процессе работы периодически
дотрагивайтесь до неокрашенных металлических поверхностей
, чтобы снять статический заряд, который может повредить внутренние
