Подключение и отключение кабелей дисководов
При подсоединении и отсоединении кабеля передачи данных с последовательным интерфейсом
ATA, отсоедините кабель с помощью язычка.
Разъемы последовательного интерфейса
ATA с ключом сконструированы так, чтобы обеспечить правильность подсоединения (то есть, отверстие или
отсутствующий контакт одного разъема совпадает с контактом или заполненным отверстием другого разъема
).
Жесткий диск
Прочитайте документацию к диску и убедитесь
, что его конфигурация соответствует компьютеру.
Извлечение жесткого диска
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Отсоедините кабель питания и кабель передачи данных от дисковода
.
4.
Отсоедините кабель данных от системной платы
.
5.
Извлеките четыре винта
, которые крепят жесткий диск.
6.
Сдвиньте дисковод в направлении
, противоположном передней панели компьютера.
7.
Если при извлечении жесткого диска изменяется конфигурация диска
, убедитесь, что эти изменения отразятся в программе настройки системы.
При повторном запуске компьютера войдите в программу настройки системы
(см. раздел
Настройка системы
), затем перейдите к разделу
«
Drives» (Дисководы) данной программы и в пункте Drive 0 through 3 (Дисководы 0-5) установите правильную конфигурацию для дисковода.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током
, порезов движущимися лопастями вентилятора или других
непредвиденных травм всегда отключайте компьютер от электросети
, перед тем как снимать крышку корпуса.
ВНИМАНИЕ
.
Во избежание повреждения дисковода не кладите его на жесткую поверхность
. Рекомендуется класть дисковод на достаточно
мягкую поверхность
, например, на поролоновую подкладку.
ВНИМАНИЕ
.
Перед заменой жесткого диска
, на котором хранятся необходимые данные, выполните резервное копирование этих данных.

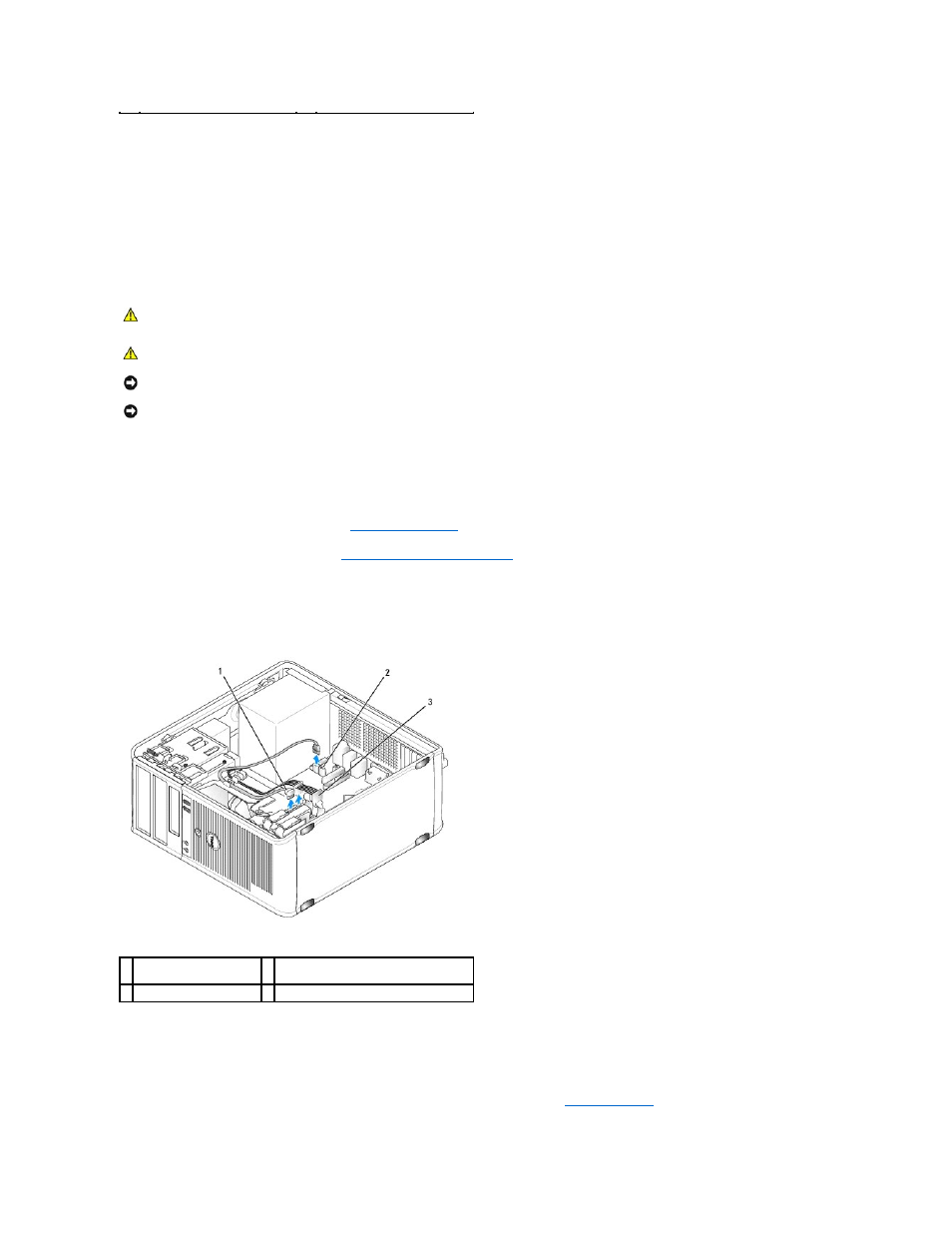

1 кабель передачи данных
жесткого диска
2 разъем кабеля передачи данных
жесткого диска на системной плате
3 кабель питания
