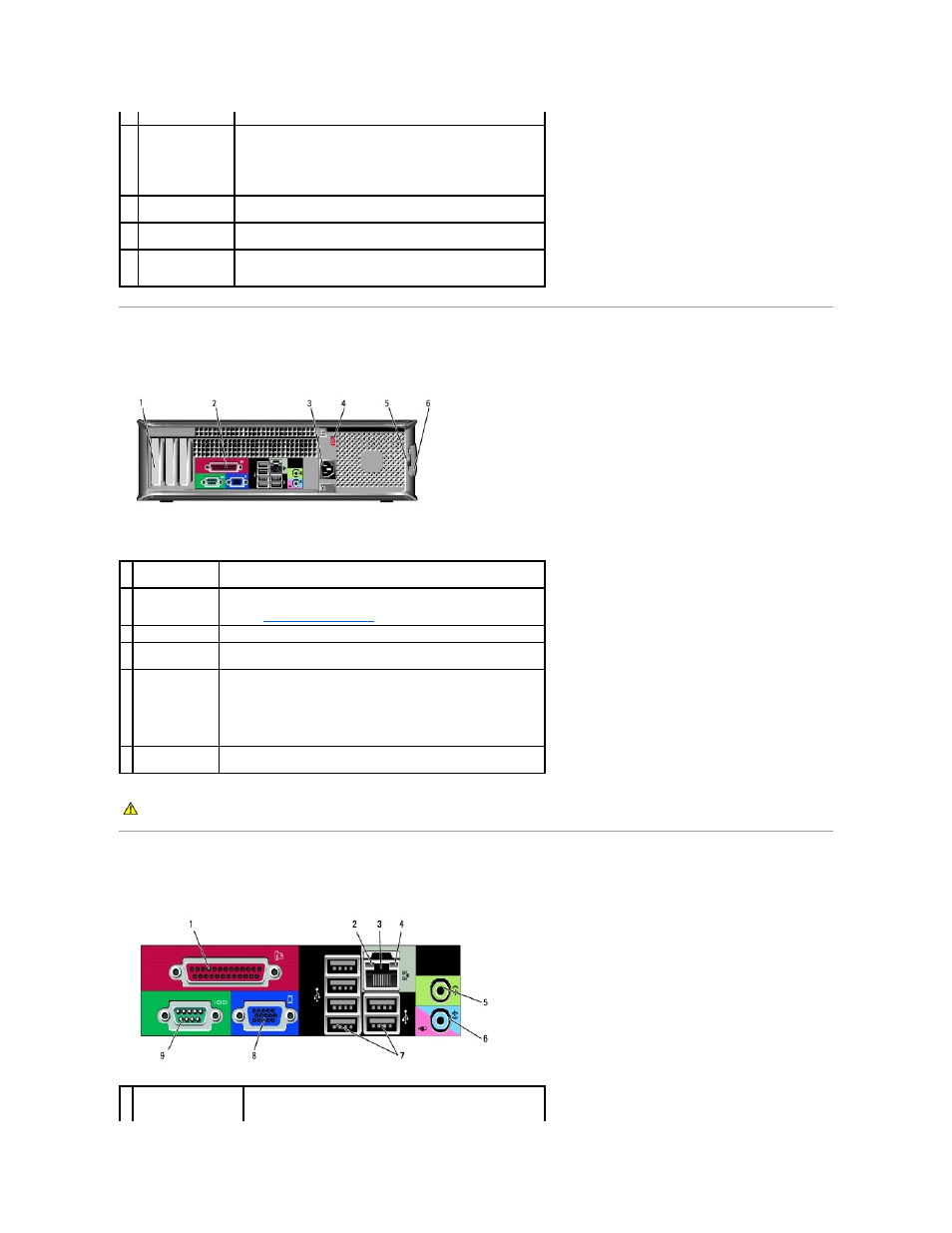

Вид сзади
Разъемы задней панели
(локальная вычислительная сеть).
8
разъемы для
наушников и
микрофона
Разъем микрофона используется для подключения микрофона
.
На компьютерах со звуковой платой используется разъем
микрофона этой платы
.
Используется для подключения наушников и большинства
громкоговорителей
.
9
дисковод гибких
дисков
Дисковод гибких дисков является дополнительным
.
10 оптический
дисковод
Для воспроизведения компакт
-дисков и DVD-дисков используйте
оптический дисковод
.
11 метка
производителя
Метка производителя требуется для идентификации
компьютера при получении доступа к веб
-узлу поддержки Dell
или при обращении в отдел технической поддержки
Dell.
1 гнезда для плат
Доступные разъемы для любых установленных плат
PCI и PCI
Express.
2 разъемы задней
панели
Используются для подключения
USB и других устройств к
соответствующим разъемам
(дополнительную информацию см. в
разделе
).
3 разъем питания
Для подключения кабеля питания
.
4 переключатель
напряжения
Для выбора напряжения
.
5 кольца для
замка
Кольца для замка служат для присоединения противовзломного
устройства
, которое можно найти в продаже. Кольца для замка
позволяют закрепить крышку компьютера на корпусе с помощью
замка
, чтобы предотвратить несанкционированный доступ к
внутреннему оборудованию компьютера
. Чтобы использовать
кольца для замка
, вставьте замок, который можно найти в
продаже
, в кольца, а затем заприте его.
6 защелка крышки
корпуса
Она позволяет открывать крышку компьютера
.
ПРЕДУПРЕЖДЕНИЕ
.
Убедитесь
, что вентиляционные отверстия системы не заблокированы. Блокировка вентиляционных отверстий
приведет к неполадкам в температурном режиме
.
1 разъем
параллельного порта
К разъему параллельного порта подключается параллельное
устройство
, например принтер. USBЇпринтер следует
подключать к разъему
USB.
