Страница 67
4.
Отключите все кабели
, которые подключены к панели ввода/вывода, от системной платы.
5.
Отверните винт
, который закрепляет панель ввода/вывода.
6.
Сдвиньте панель ввода
/вывода вниз, чтобы освободить зажим панели ввода/вывода от слота зажима панели ввода/вывода.
7.
Аккуратно снимите панель ввода
/вывода с компьютера.
Установка панели ввода
/вывода
1.
Поместите панель ввода
/вывода в слот.
2.
Совместите и сдвиньте зажим панели ввода
/вывода в слот зажима панели ввода/вывода.
3.
Установите и затяните винты
, с помощью которых крепится панель ввода/вывода.
4.
Снова подключите все кабели к системной плате
.
5.
Установите панель
(см. раздел
6.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
7.
Подключите компьютер и устройства к электросети и включите их
.
8.
Проверьте правильность работы компьютера
, запустив программу Dell Diagnostics (см. раздел
Dell Diagnostics
).
Системная плата
Извлечение системной платы

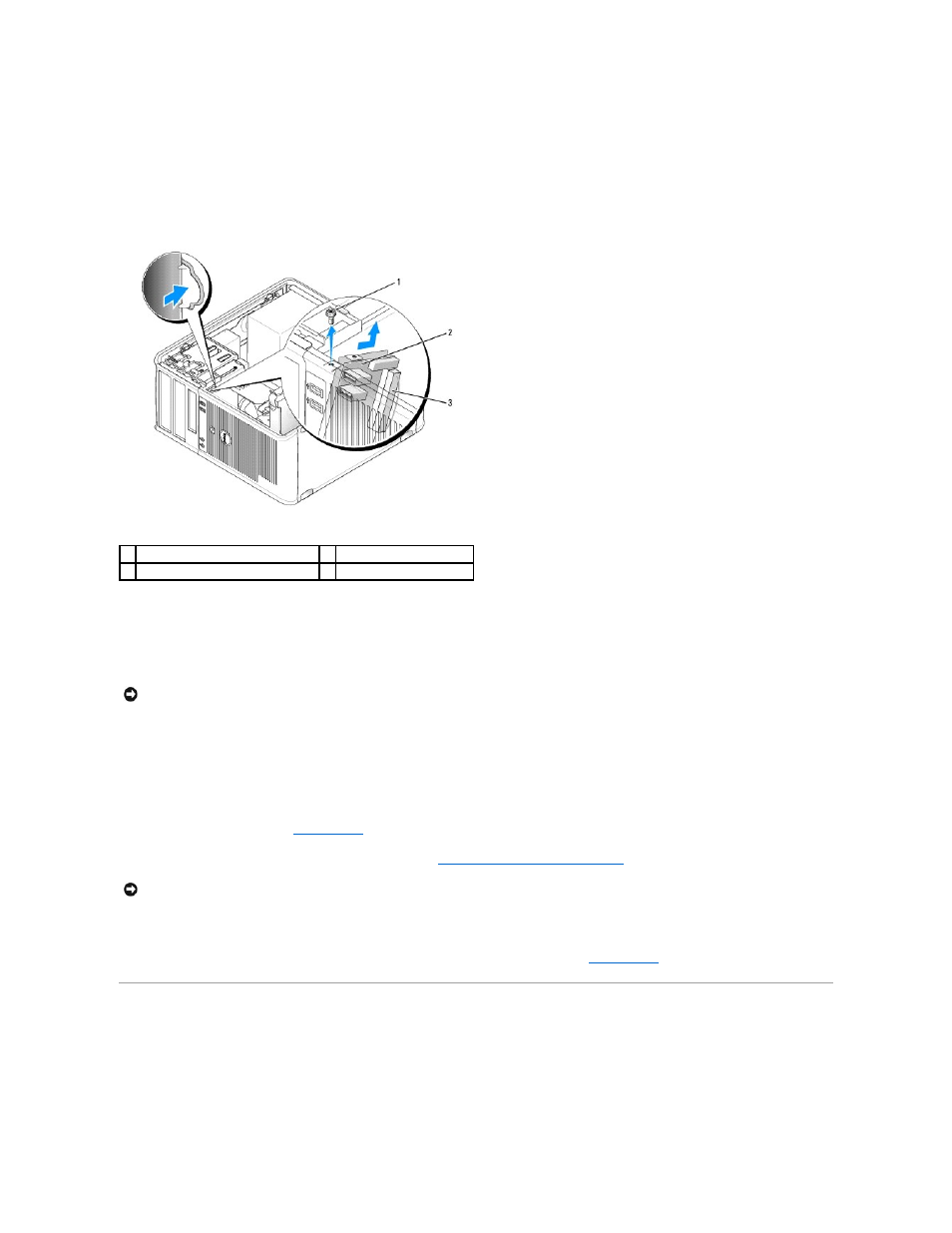

1 крепежный винт
2 панель ввода-вывода
3 разъем кабеля ввода/вывода
ВНИМАНИЕ
.
Будьте осторожны
, не повредите разъемы кабелей и зажимы для прокладывания кабелей при установке панели ввода/вывода в
компьютер
.
ВНИМАНИЕ
.
Чтобы подсоединить сетевой кабель
, сначала подсоедините его к сетевому устройству, а затем к компьютеру.
