1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Отключите все дополнительные платы от системной платы (см. Платы ).
4. Извлеките процессор и блок радиатора (см. раздел Громкоговорители ).
5. Извлеките модули памяти (см. раздел Извлечение модулей памяти ) и запишите, от какого гнезда отключен каждый модуль памяти, чтобы
установить их в то же место после установки платы .
6. Отсоедините все кабели от системной платы . Перед отсоединением кабелей запомните их расположение, чтобы после установке новой
системной платы их можно было правильно подсоединить .
7. Отверните оставшиеся семь винтов на системной плате . (Остальные четыре винта были отвернуты при снятии блока радиатора.)
8. Сдвиньте блок системной платы в сторону передней панели компьютера , а затем выньте плату.

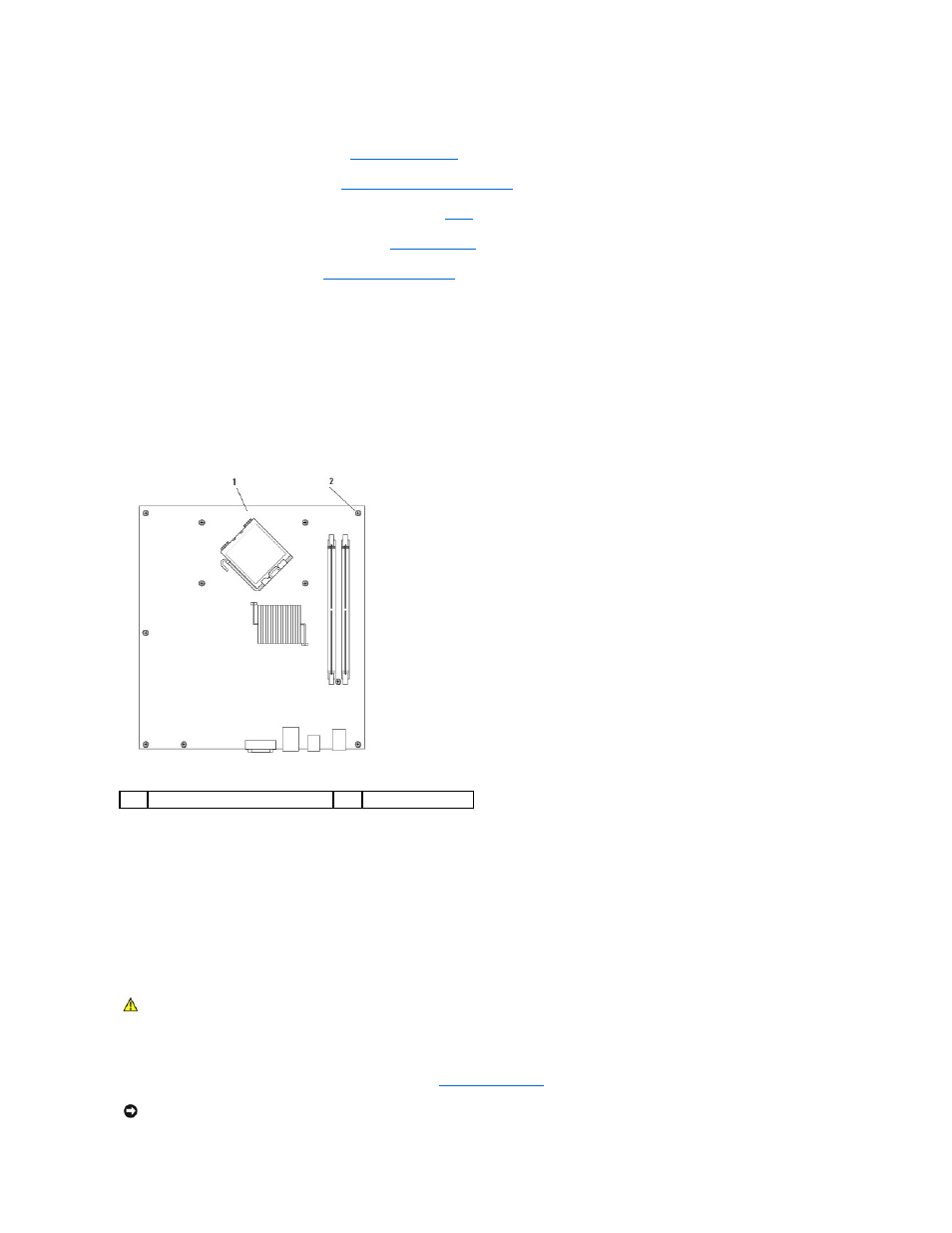

Винты системной платы
9. Положите снятый блок системной платы рядом с системной платой , устанавливаемой на замену, чтобы сравнить их и убедиться в их соответствии.
Установка системной платы
1. Аккуратно совместите плату с корпусом и сдвиньте ее в сторону задней панели компьютера .
2. Прикрепите системную плату к корпусу с помощью семи винтов .
3. Подсоедините обратно все кабели , отсоединенные от системной платы.
4. Установите на место процессор и блок радиатора (см. раздел Установка процессора ).
компоненты .
1 cистемная плата 2 винты (7)
ПРЕДУПРЕЖДЕНИЕ . Если не установить и не затянуть все винты , это может привести к поражению электрическим током, поскольку эти
винты являются основными элементами заземления системы .
ВНИМАНИЕ . Убедитесь , что блок радиатора установлен правильно и надежно.
