Заглушки на панели с дисководами – Инструкция по эксплуатации Dell OptiPlex 330 (Late 2007)
Страница 53
8.
Подсоедините кабель передачи данных
SATA, отсоединенный в
, к первому жесткому диску.
9.
Найдите на системной плате неиспользуемый разъем
SATA и подсоедините кабель дисковода к этому разъему ико второму жесткому диску.
10.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
11.
Подключите компьютер и устройства к электросети и включите их
.
12.
Инструкции по установке дополнительных программ
, необходимых для работы диска, см. в документации, поставляемой с диском.
13.
Проверьте изменения конфигурации диска в программе настройки системы
(см. раздел
Вход в программу настройки системы
).
Заглушки на панели с дисководами
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите панель дисковода
, сдвинув защелку дисковода вниз, чтобы открыть панель. Затем снимитепанель дисковода с шарниров.

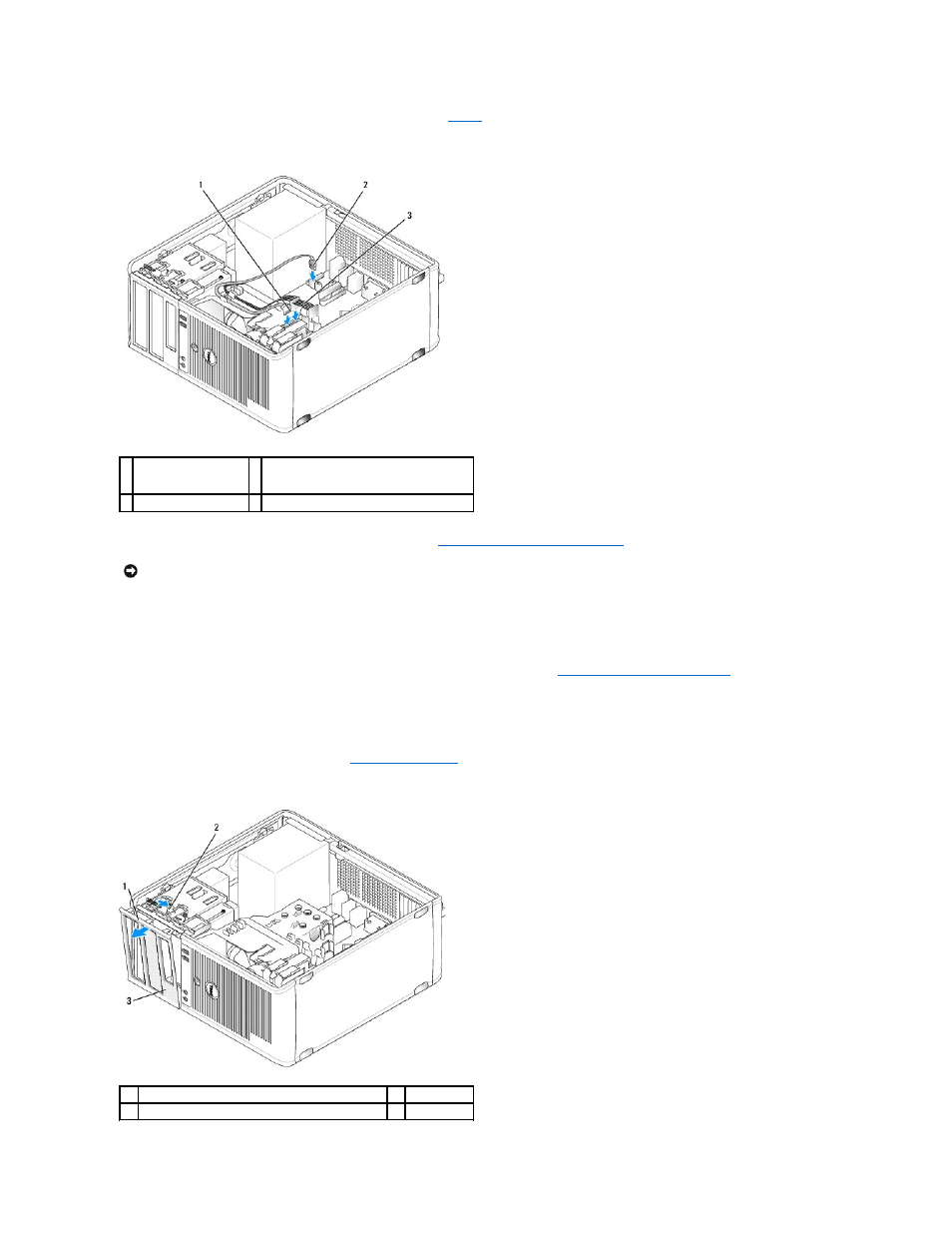

1 кабель передачи
данных жесткого диска
2 разъем кабеля передачи данных жесткого
диска на системной плате
(SATA0 или
SATA1)
3 кабель питания
ВНИМАНИЕ
.
Чтобы подсоединить сетевой кабель
, сначала подсоедините его к сетевому порту или устройству, а затем к компьютеру.
1
панель дисковода
2
защелка
3
заглушка на панели с дисководами
