8.
При установке платы
PCI Express в разъем x16 разместите плату так, чтобы фиксирующее отверстие совпало с защелкой.
9.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата полностью встала в слот.
10.
Поверните и закрепите фиксатор платы
.
11.
Подсоедините к плате все необходимые кабели
.
Информацию о кабельных соединениях платы см
. в документации по плате.
12.
Установите крышку корпуса компьютера на место
.
13.
Заново подключите компьютер и устройства к электросети
, а затем включите их.
14.
Если установлена звуковая плата
.
a.
Войдите в программу настройки системы
(см. раздел
Вход в программу настройки системы
), выберите Onboard Devices (Встроенные
устройства
) и выберите Integrated Audio (Встроенное аудиооборудование), а затем установите значение Off (Выключено).
b.
Подключите внешние звуковые устройства к разъемам на звуковой плате
. Не подключайте внешние аудиоустройства к разъемам для
микрофона
, динамиков/наушников и линейного входа, находящимся на задней панели (см. раздел
).
15.
Если установлен дополнительный сетевой адаптер и необходимо отключить встроенный сетевой адаптер
, выполните указанные ниже действия.
a.
Войдите в программу настройки системы
(см. раздел
Настройка системы
), выберите Onboard Devices (Встроенные устройства) и Integrated
NIC (Встроенный контроллер сетевого интерфейса), а затем установите значение Off (Выключено).
b.
Вставьте сетевой кабель в разъем дополнительного сетевого адаптера
. Не подсоединяйте сетевой кабель ко встроенному разъему на
задней панели
(см. раздел
16.
Установите нужные драйверы платы
(см. документацию по плате).
Извлечение платы
PCI или PCI Express x16
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Аккуратно нажмите защелку на фиксаторе платы и сдвиньте наружу
.
4.
Чтобы заменить уже установленную плату
, извлеките ее из компьютера.
Отсоедините от платы все подключенные кабели
.
l
Взяв плату
PCI за верхние углы, аккуратно извлеките ее из разъема.
l
Оттяните лепесток крепления
, возьмите плату PCI Express x16 за верхние углы и аккуратно вытащите ее из разъема.

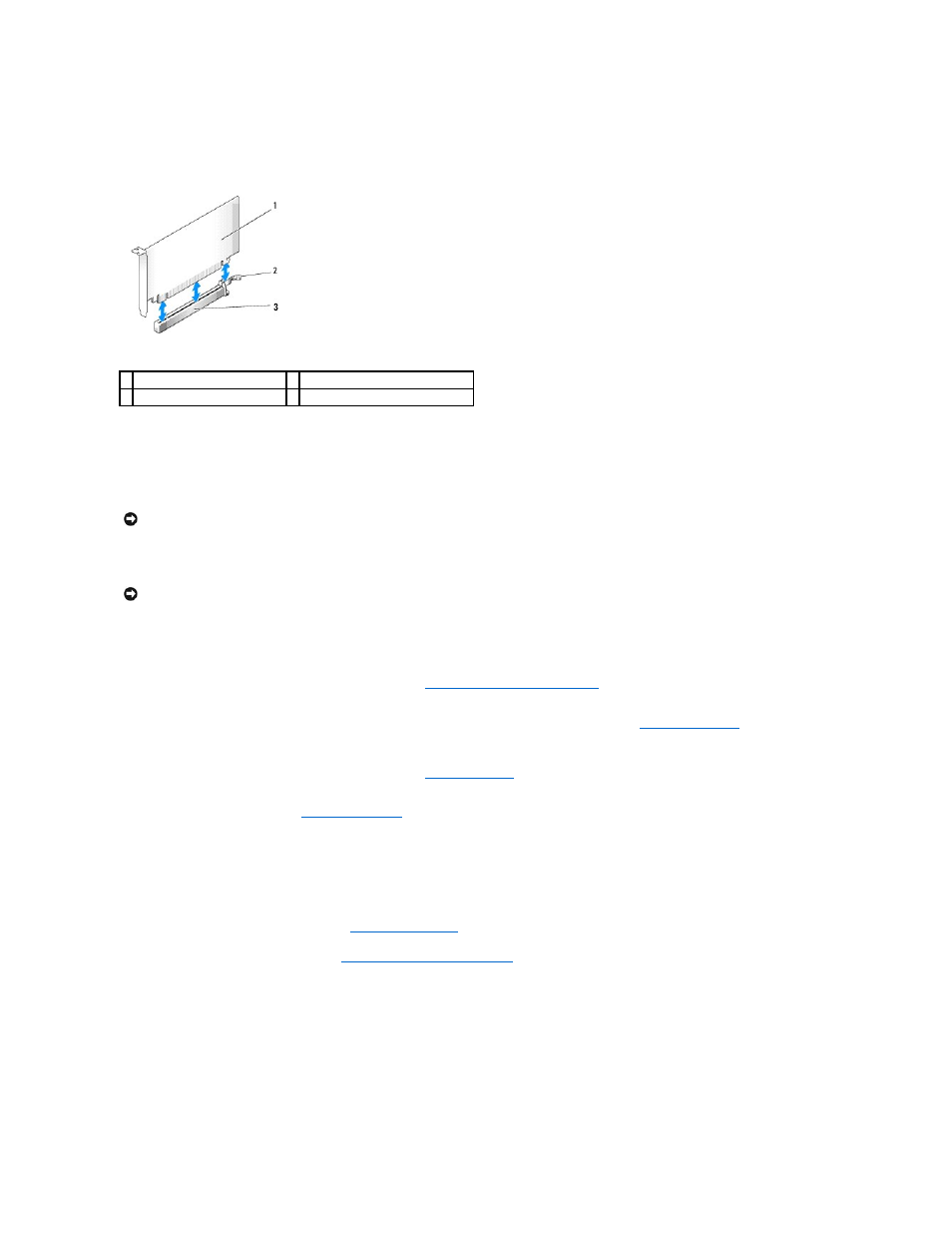

1 плата PCI Express x16
2 защелка для платы PCI Express x16
3 слот для платы PCI Express x16
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх или снизу плат
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
ВНИМАНИЕ
.
Чтобы подсоединить сетевой кабель
, сначала подсоедините его к сетевому устройству, а затем к компьютеру.
