Dell OptiPlex 330 (Late 2007) - Инструкция (Страница 68)

1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Отключите все дополнительные платы от системной платы (см. Платы ).
4. Извлеките процессор и блок радиатора (см. раздел Громкоговорители ).
5. Извлеките модули памяти (см. раздел Извлечение модулей памяти ) и запишите, от какого гнезда отключен каждый модуль памяти, чтобы
установить их в то же место после установки платы .
6. Отсоедините все кабели от системной платы . Перед отсоединением кабелей запомните их расположение, чтобы после установке новой
системной платы их можно было правильно подсоединить .
7. Отверните оставшиеся семь винтов на системной плате . (Остальные четыре винта были отвернуты при снятии блока радиатора.)
8. Сдвиньте блок системной платы в сторону передней панели компьютера , а затем выньте плату.

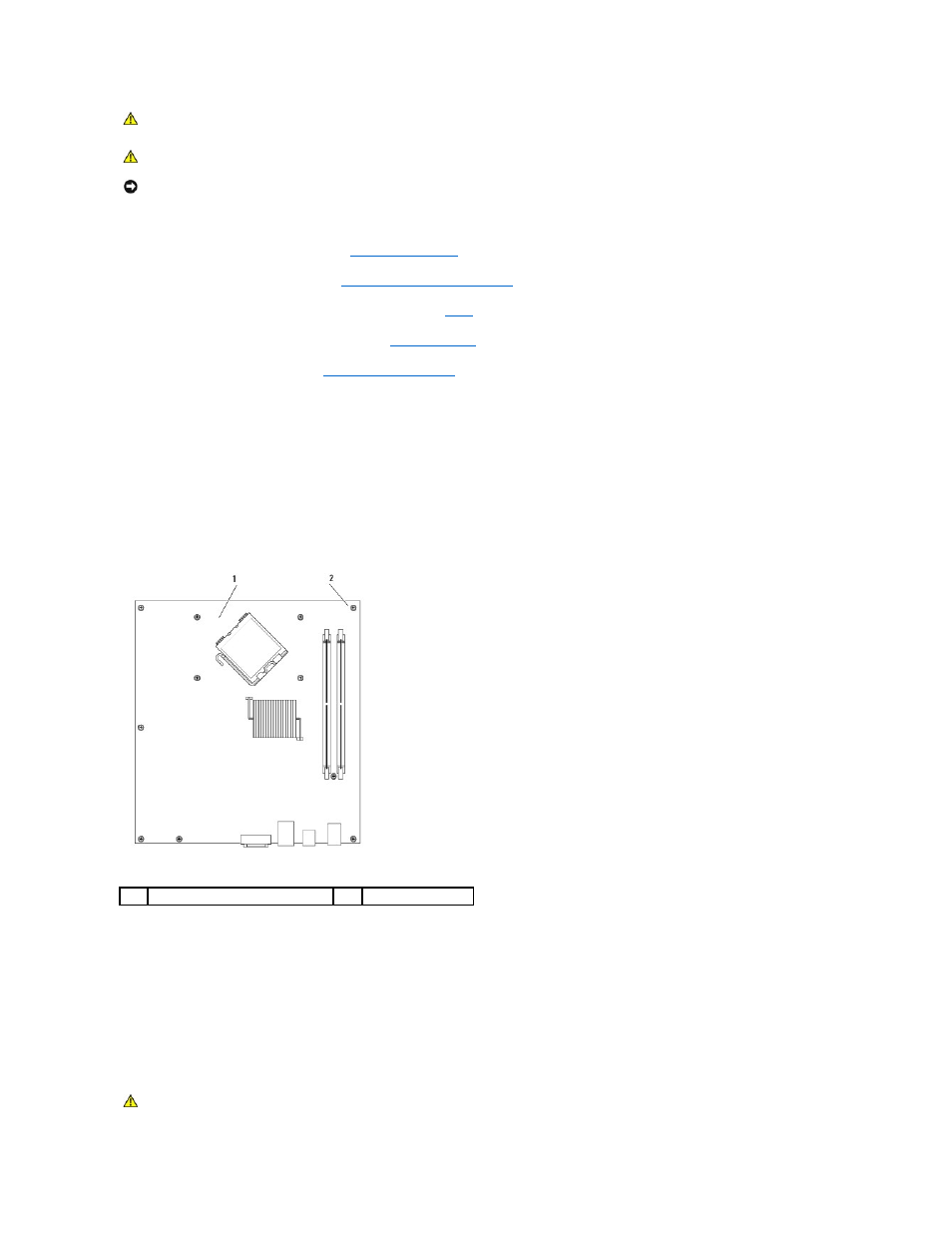

Винты системной платы
9. Положите снятый блок системной платы рядом с системной платой , устанавливаемой на замену, чтобы сравнить их и убедиться в их соответствии.
Установка системной платы
1. Аккуратно совместите плату с корпусом и сдвиньте ее в сторону задней панели компьютера .
2. Прикрепите системную плату к корпусу с помощью семи винтов .
ПРЕДУПРЕЖДЕНИЕ . Во избежание поражения электрическим током , порезов движущимися лопастями вентилятора или других
непредвиденных травм всегда отключайте компьютер от электросети , перед тем как открывать корпус.
ПРЕДУПРЕЖДЕНИЕ . Блок радиатора , блок питания и другие компоненты могут сильно нагреться при нормальном режиме работы
компьютера . Прежде чем взять их, убедитесь, что прошло достаточно времени, чтобы они остыли.
ВНИМАНИЕ . Прежде чем прикасаться к чему - либо внутри компьютера, избавьтесь от заряда статического электричества, прикоснувшись к
неокрашенной металлической поверхности , например к металлической части на задней панели. В процессе работы периодически
дотрагивайтесь до неокрашенных металлических поверхностей , чтобы снять статический заряд, который может повредить внутренние
компоненты .
1 cистемная плата 2 винты (7)
ПРЕДУПРЕЖДЕНИЕ . Если не установить и не затянуть все винты , это может привести к поражению электрическим током, поскольку эти
винты являются основными элементами заземления системы .
