E-1 95-3526
ПРИЛОЖЕНИЕ E

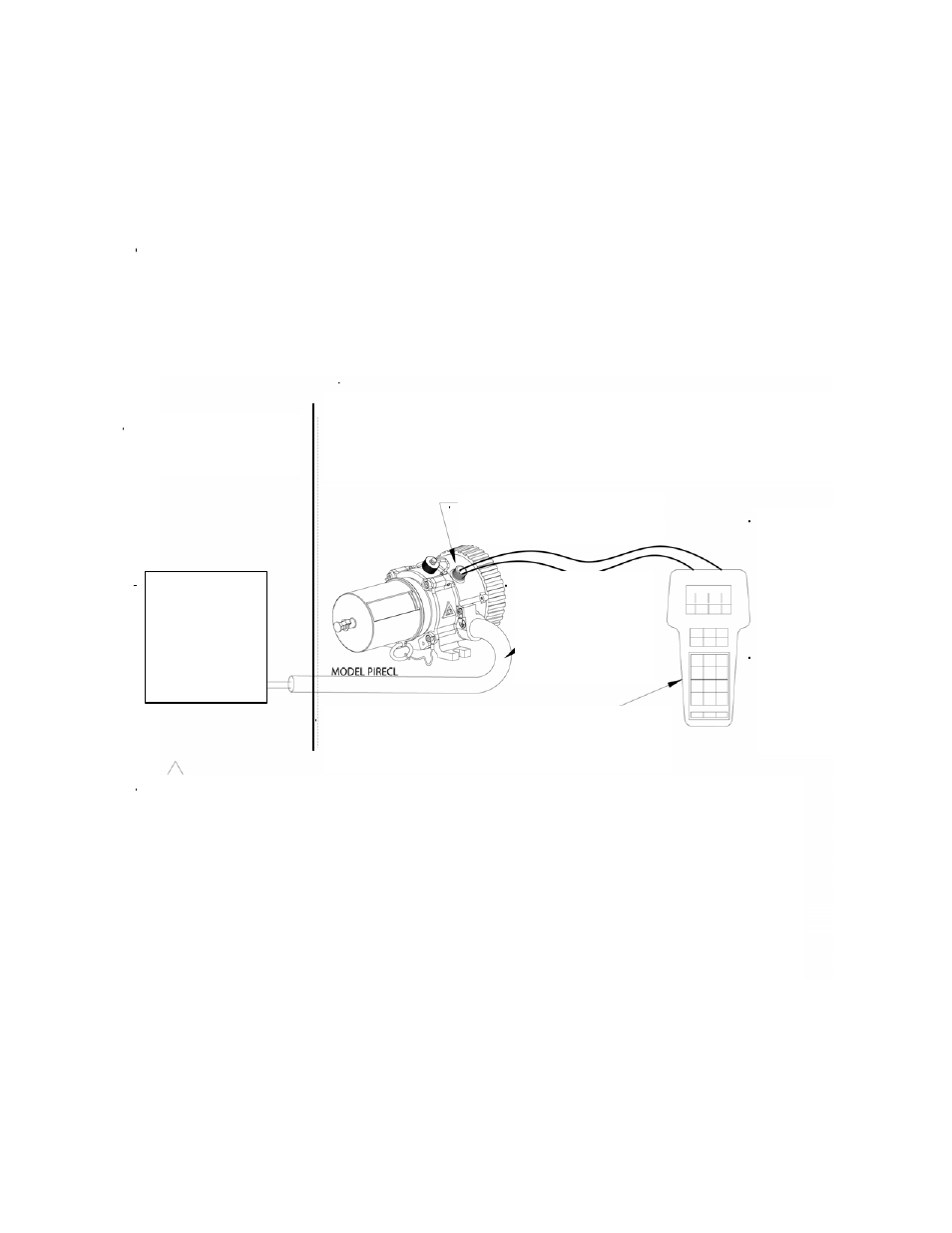

Контрольный чертёж 007283-001
подключения
HART-коммуникатора
Модель PIRECL обеспечивает искробезопасный разъём, сертифицированный ВНИИФТРИ и
ДВСЦ ВЕ, для подключения HART-коммуникатора при установке в соответствии с ГОСТ Р
51330.10.
Примечание: Во избежание воспламенения взрывоопасной среды следует внимательно
ознакомиться и усвоить правила обслуживания под напряжением питания,
установленные производителем.
Для эксплуатации в зонах класса I, раздела 1, групп B, C, D (T4) с
искробезопасной цепью для коммуникационной связи HART;
класса I, раздела 2, групп А, B, C, D (T4)
при температуре окружающей среды от –40
о
C до + 75
о
C
Взрывобезопасная
зона
Искробезопасный вход
HART.
Максимальная
длина
кабеля
610 м.
Примечание: Сертификация
газоанализатора
модели PIRECL не
распространяется на устройство, к которому он может быть
подключён и которое выполняет обработку электронного
сигнала для конкретного конечного применения.
HART-коммуникатор
производства Rosemount/Emerson.
Прибор
Приёмно-
контрольный
Для зонной
классификации
Uo=4,0
В
Io=100
мА
Co=20
мкФ
Lo=500
нГ
Для
классификации
по разделам
Uo=3,47
В
Io=116,8
мА
