95-3526 18
КОНСТРУКЦИЯ ГАЗОАНАЛИЗАТОРА
ВНУТРЕННИЙ МАГНИТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
Внутренний магнитный переключатель (геркон)
служит для возврата в исходное положение
зафиксированных сигнальных элементов и начала
выполнения калибровки. Расположение геркона
показано на рис. 19. Мгновенная активация
геркона возвращает в исходное положение реле
тревог, в то время как удерживание геркона в
замкнутом состоянии в течение 2 сек и более
начинает калибровочный цикл. Переключатель
может также использоваться для включения
«живого» калибровочного режима или окончания
калибровочного цикла (см. раздел «Калибровка»).
КОММУНИКАЦИОННЫЙ ПОРТ HART
Коммуникационный искробезопасный порт HART
предназначен
для подсоединения к газо-
анализатору переносного HART-коммуникатора,
см. рис. 20.
ПРИМЕЧАНИЕ
Все модификации PIRECL, кроме модели
PIRECL EQP, могут работать с протоколом
HART. Для работы коммуникационного
канала HART должен быть активирован
выход 4-20 мА с сопротивлением нагрузки не
менее 250 Ом. Во многих случаях это
сопротивление устанавливается в конт-
рольной панели. В лабораторных условиях,
когда выход 4-20 мА не активирован, для
правильного
функционирования HART
необходимо наличие данного сопротивления
нагрузки, см. рис. 15.
При использовании соединительной коробки
PIRTB для дистанционной калибровки коммуника-
тор HART может быть подсоединён непосредст-
венно к PIRTB. Примите к сведению, что для
такого подсоединения требуется снять крышку
коробки PIRTB.
Подсоедините коммуникатор и включите его
нажатием кнопки Вкл/Выкл. Коммуникатор укажет,
когда связь установлена. Если связь не
устанавливается, коммуникатор сообщает, что
устройство
не обнаружено. Подробная
информация указана в приложении HART к
данному руководству.
ВНИМАНИЕ!
Не допускается открывать крышку
коммуникационного порта во взрыво-
опасной среде.
СВЕТОДИОДНЫЙ ИНДИКАТОР С
ИЗМЕНЯЕМЫМ ЦВЕТОМ СВЕЧЕНИЯ
Встроенный светодиод с изменяемым цветом
свечения предназначается для оповещения о
неисправностях, подачи сигналов и состояния
калибровки, см.
таблицу 2.
Индикация неисправного состояние газоанализа-
тора светодиодом не фиксируется. Индикация
светодиода для режима тревоги может конфи-
гурироваться как с фиксацией, так и без неё.

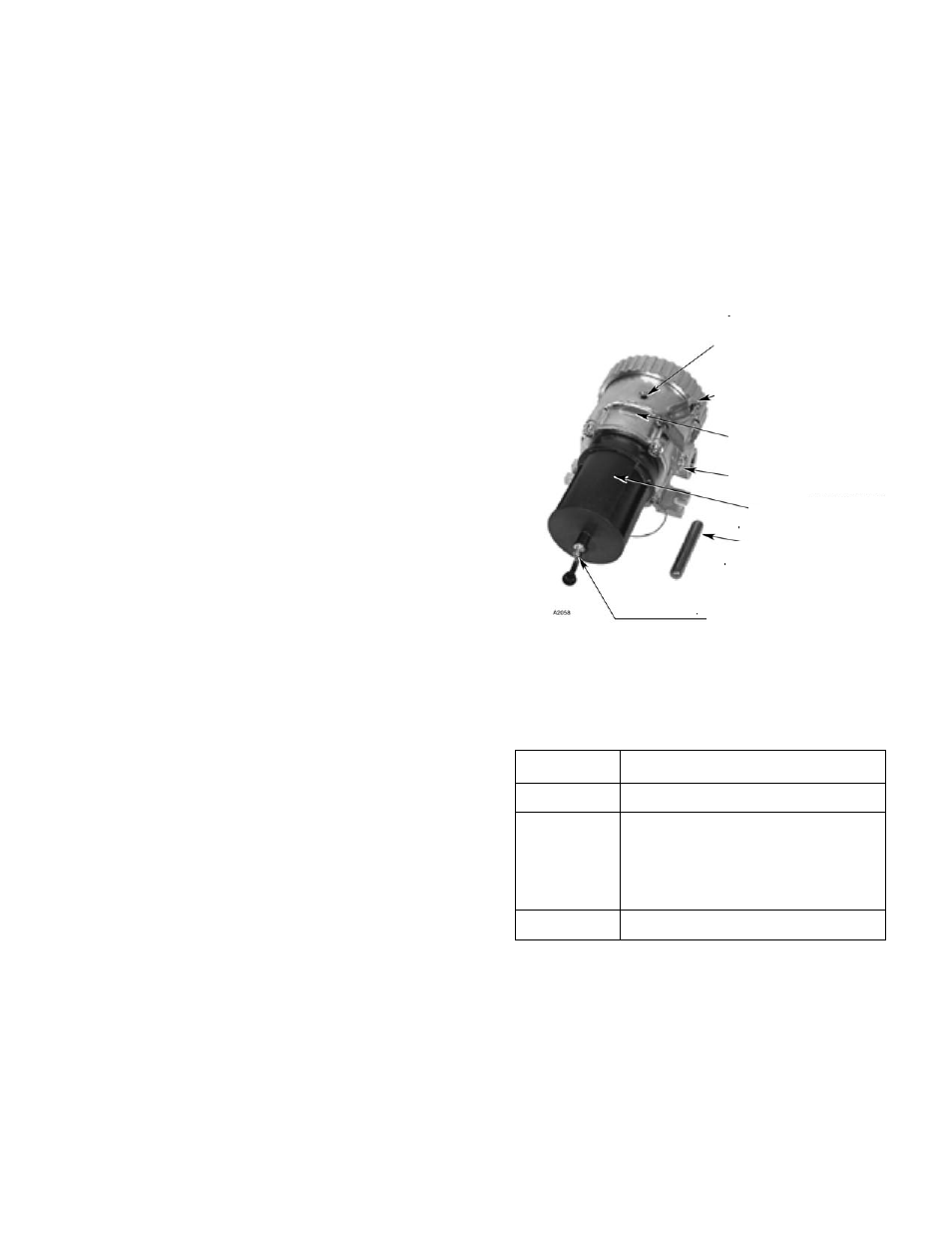

Рис. 19. Газоанализатор PIRECL, общий вид.
Таблица 2
Индикация состояний
Свечение
светодиода
Состояние газоанализатора
Зелёный Дежурный режим
Красный
Мигает при индикации нижних
уровней сигнализации.
Постоянное свечение при
индикации верхних уровней
сигнализации.
Жёлтый Неисправность
ВСЕПОГОДНЫЙ ЗАЩИТНЫЙ ЭКРАН
Защитный экран чёрного цвета предотвращает
попадание загрязнений и воды в оптические
устройства, и, в то же время, свободно пропускает
газы и пары. Для надлежащей герметизации
предусматривается уплотнительное резиновое
кольцо.
Штуцер подачи
поверочной газовой смеси
Калибровочный магнит
Всепогодный экран
Местоположение магнита
для активации геркона
Заземляющий наконечник
Многоцветный светодиод
Коммуникационный канал
HART с установленной
крышкой
