95-3526
12
ПРОЦЕДУРА ПОДКЛЮЧЕНИЯ ПРОВОДОВ
Убедитесь, что все концы кабелей заделаны
соответствующим образом. Клеммы разъёма
должны быть затянуты с усилием в 0,04-0,051
кгс
м. При использовании экранированного
кабеля, отрежьте экран покороче и заизолируйте
его внутри корпуса газоанализатора во избежание
случайного контакта с любым другим проводом
или с корпусом газоанализатора.
На
рис. 4 показана
клеммная
колодка,
размещённая
внутри
клеммного
отсека
газоанализатора.
На рис. 5 показано обозначение контактов
разъёма для стандартной модели без релейной
платы.
На рис. 6 показано обозначение контактов
разъёма для стандартной модели с релейной
платой.
На рис. 7 по 10 показано обозначение контактов
разъёма для выхода 4-20 мА в различных схемах
подсоединения электропроводки.
На рис. 11 показана схема соединения газо-
анализатора с контроллером FlexVu UD10.
На рис. 12 показана схема соединения газо-
анализатора с контроллером U9500H.
На рис. 13 показана схема соединения газо-
анализатора с контроллером R8471H.
На рис. 14 показано обозначение контактов
разъёма для модели Eagle Quantum Premier.
На рис. 15 показано обозначение контактов
разъёма для тестирования/программирования с
помощью коммуникатора HART.
ПРИМЕЧАНИЕ
Корпус газоанализатора должен обеспе-
чивать
электрическое
соединение
с
устройством заземления. Для этой цели
предусматривается
соответствующий
заземляющий наконечник.
ЭЛЕКТРОПРОВОДКА ДЛЯ ДИСТАНЦИОННОЙ
КАЛИБРОВКИ
Если
необходимо
провести
калибровку
с
использованием дистанционной калибровочной
линии, то для оптимального упрощения монтажа
и
калибровки
настоятельно
рекомендуется
использовать соединительную коробку PIRTB
производства Det-Tronics. Модель PIRTB
оснащена магнитным язычковым переключа-
телем (герконом), светодиодным индикатором и
клеммной
колодкой
для
подсоединения
электропроводки. Более подробная информация
приведена в разделе «Описание», параграф
«Варианты дистанционной калибровки».
На рис. 16 показано расположение зажимов для
проводки, магнитного переключателя и свето-
диодного индикатора внутри калибровочной
распределительной коробки. На рис. 17 и 18 дана
подробная информация по электромонтажу.
ВНИМАНИЕ!
Не пытайтесь физически подсоединять или
касаться калибровочным проводом отрица-
тельного полюса источника питания на
рабочей площадке для начала калибровки.
Данный метод является неприемлемым и
может
вызвать
искрение
или
другие
нежелательные последствия. Для опти-
мального упрощения монтажа и калибровки
всегда используйте соединительную коробку
модели PIRTB.

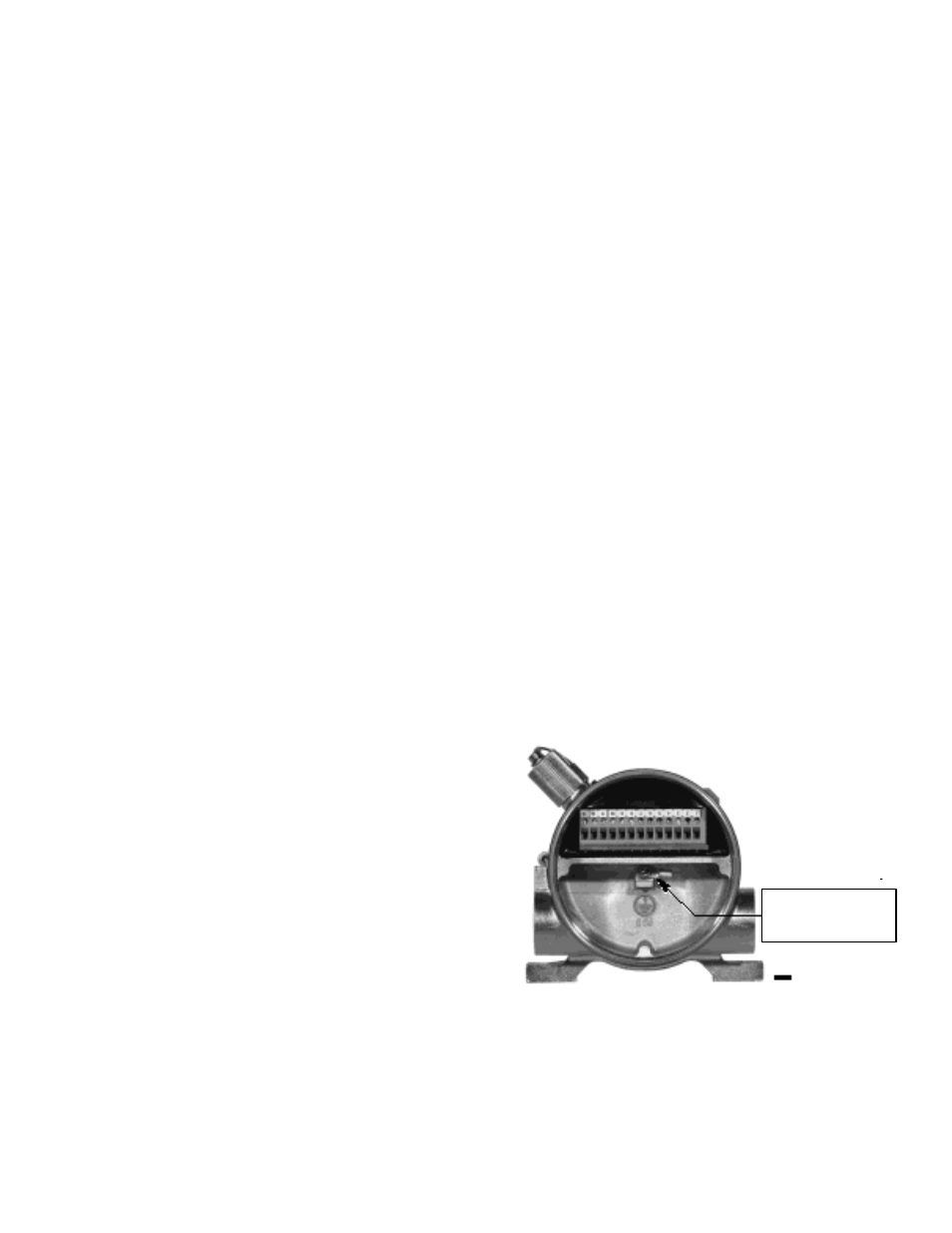

Рис. 4. Клеммная колодка внутри
клеммного отсека.
Заземляющий
наконечник
