ПРИМЕЧАНИЯ: Общая длина электропроводки от HART-коммуникатора
через Pointwatch Eclipse к приёмному устройству не
должна превышать 610 метров.

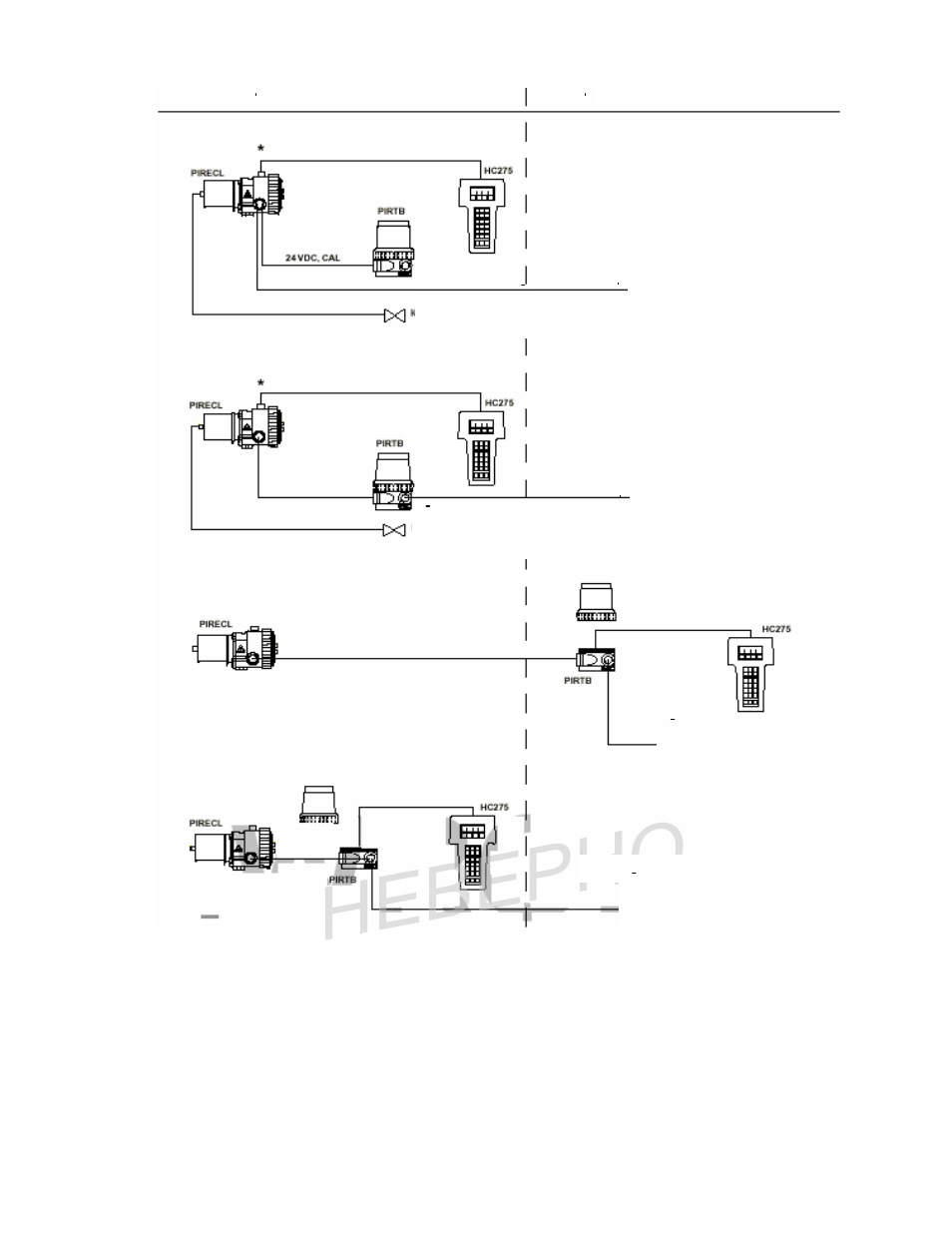

Рис. 21. Возможные варианты соединений для выполнения дистанционной калибровки.
Вход
24 В пост тока
Выход сигнала 4-20 мА
Неизолированный выход 4-20 мА
Неизолированный выход 4-20 мА
Вход
24 В пост тока
Выход сигнала 4-20 мА
Взрывоопасная зона
Взрывобезопасная зона
Изолированный выход 4-20 мА
Вход
24 В пост тока
Выход
4-20 мА
Вход
24 В пост тока
Выход сигнала 4-20 мА
Поверочная
газовая смесь
Поверочная
газовая смесь
Неизолированный выход 4-20 мА
