95-3526
10
Ориентация газоанализатора при монтаже
Рекомендуется, чтобы газоанализатор PIRECL,
по возможности, монтировался в горизон-
тальном
направлении.
Чувствительность
газоанализатора не зависит от его ориентации в
отношении его способности обнаружения газа.
Однако,
конструкция
всепогодного
экрана
обеспечивает
наилучшие
результаты,
если
газоанализатор устанавливается с экраном в
горизонтальном направлении.

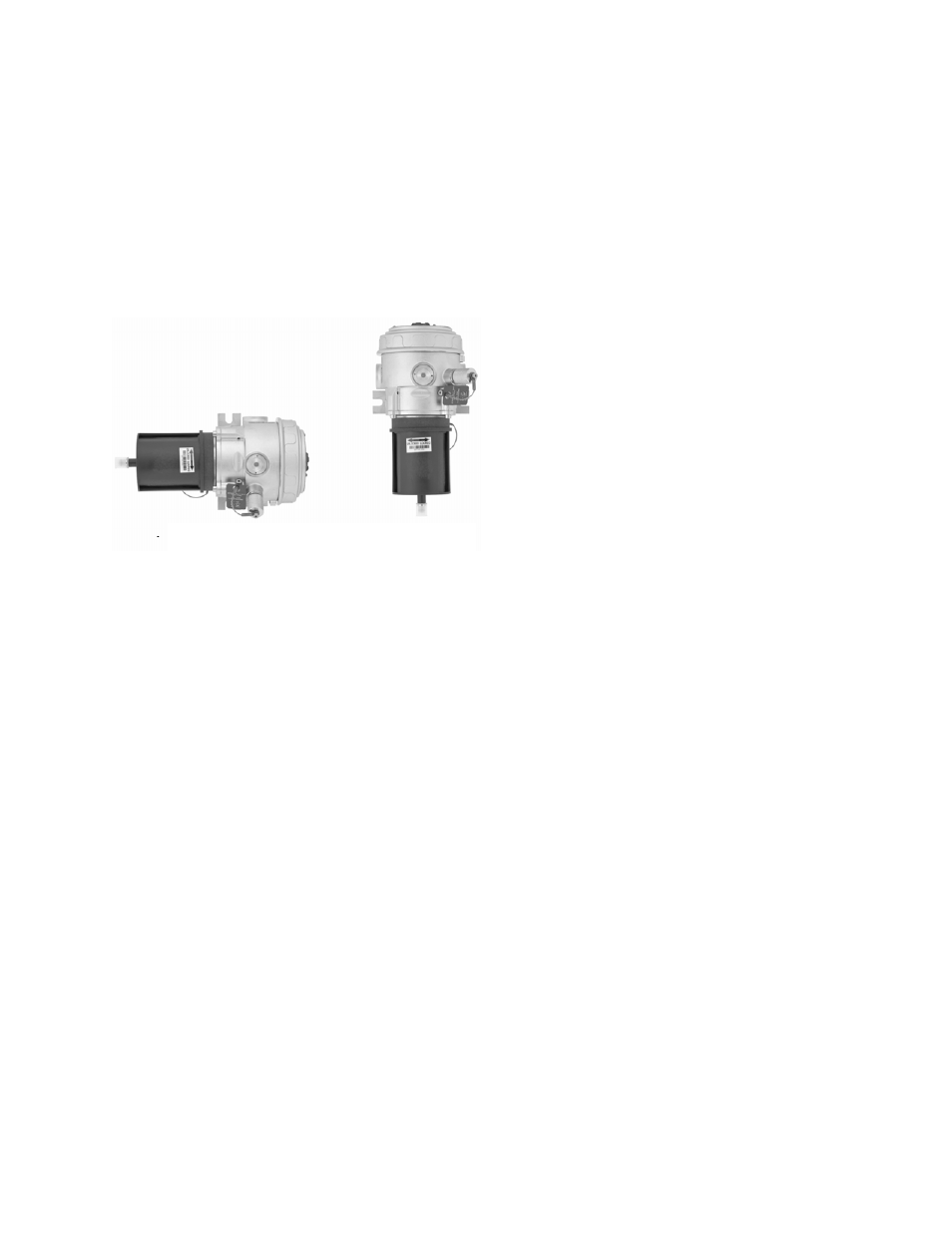

Рекомендуемое ориентирование газоанализатора
PIRECL
Обеспечение видимости светодиода
Выберите положение для монтажа там, где
светодиодный
индикатор
состояния
газо-
анализатора виден персоналу, находящемуся в
пределах защищаемой зоны.
Защита калибровочного порта
Защита оптики газоанализатора от случайного
попадания загрязнителей через калибровочный
порт обеспечивается пластмассовым колпачком,
закрывающим вход штуцера подачи калибровоч-
ного газа. Убедитесь, что колпачок установлен
всё время, пока не выполняется процедура
калибровки.
ПРИМЕЧАНИЕ
Отсутствие колпачка или использование
повреждённого колпачка может привести к
случайным
сигналам
неисправности
и
потребует проведения очистки оптики газо-
анализатора.
ТРЕБОВАНИЯ К ИСТОЧНИКУ ПИТАНИЯ
ПОСТОЯННОГО ТОКА 24 В
Рассчитайте общую норму мощности в ваттах,
потребляемую
системой
обнаружения
газа
начиная с холодного пуска. Выберите источник
питания с соответствующей мощностью для
рассчитанной нагрузки. Убедитесь, что выбран-
ный источник питания для всей системы
обеспечивает
регулируемое
фильтрованное
выходное напряжение 24 В. Для повышения
надёжности системы рекомендуется применение
резервного источника питания на аккумуляторных
батареях. При использовании существующего
источника напряжения питания 24 В, убедитесь,
что требования к системе удолетворяются.
ТРЕБОВАНИЯ К КАБЕЛЯМ
ЭЛЕКТРОПРОВОДКИ
Для
электропроводки
подачи
напряжения
питания, а также для проводов выходного сигнала
всегда используйте соответствующий тип кабеля
и диаметр. Рекомендуется использовать экрани-
рованный
многожильный
медный
провод
сечением 2,1мм
2
0,82 мм
2
.
В силовую цепь всегда устанавливается главный
плавкий предохранитель для больших токов или
прерыватель на соответствующее значение тока.
ПРИМЕЧАНИЕ
Для оптимальной защиты от электро-
магнитных и радиопомех рекомендуется
использование экранированного кабеля в
кабелепроводе или экранированного брони-
рованного кабеля. В случае, если электро-
проводка прокладывается в кабелепроводе,
рекомендуется использовать раздельные
кабелепроводы. Избегайте размещения в
том же кабелепроводе низкочастотных и
высоковольтных кабелей, а также проводов
питания других устройств, во избежание
проблем с электромагнитными помехами.
ВНИМАНИЕ
Использование соответствующих методов
монтажа кабелепроводов, сальников и
уплотнителей необходимо во избежание
попадания
влаги
и/или
обеспечения
взрывозащиты.
Правильное Неправильное
ориентирование ориентирование
