Инструкция по эксплуатации Det-Tronics PIRECL Infrared Hydrocarbon Gas Detector PointWatch Eclipse
Страница 73
Г-5
95-3526

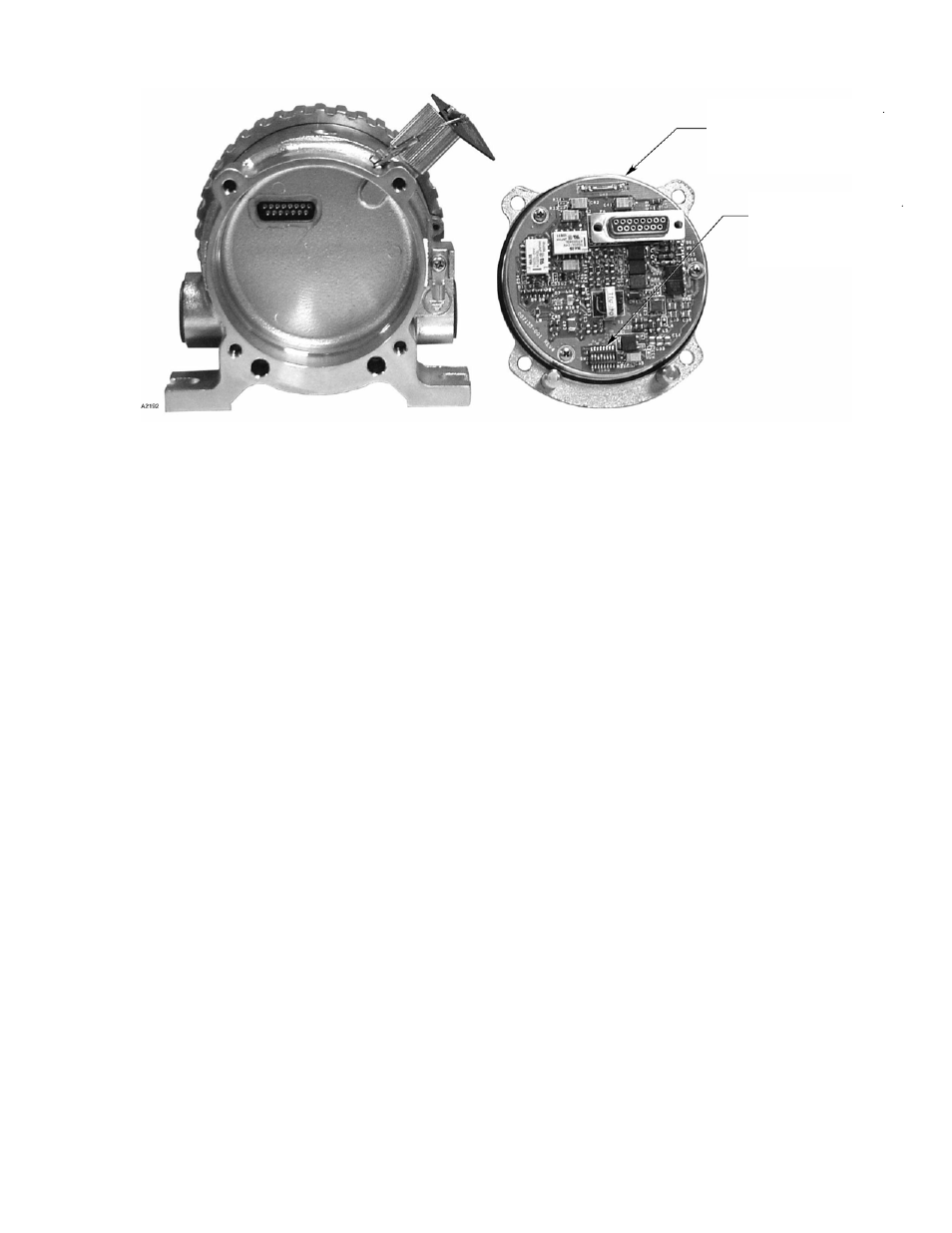

Рис. Г-2. Расположение адресных переключателей газоанализатора PIRECL.
Доступ к адресным переключателям
ПРИМЕЧАНИЕ
Перед разборкой и программированием газоанализаторов строго рекомендуется
документировать установленные адреса всех газоанализаторов PIRECL в таблице
идентификационных адресов, а также адреса других устройств на шлейфе.
Для получения доступа к адресным переключателям требуется снятие четырёх крепёжных болтов и
извлечение электронного модуля из корпуса устройства. При выполнении этих работ используйте
торцевой ключ на 4 мм и динамометрический ключ, способный точно измерить усилие 0,46 кгс.м.
1. Оключить питание 24 B от газоанализатора. Снять всепогодный экран.
2. Отвинтить четыре крепёжных болта используя торцевой ключ на 4 мм. Удерживать электронный
модуль при снятии последнего болта.
3. Осторожно извлечь электронный модуль из корпуса, избегая перекосов.
4. Выполнить установку адресов адресных переключателей.
5. Проверить состояние уплотнительного кольца O-ring.
6. Установить электронный модуль в корпус, избегая перекосов.
ПРИМЕЧАНИЕ
Перед установкой модуля в корпус электрические раз
ъ
ёмы модуля и корпуса газоанализатора
должны быть точно сцентрированы. Невыполнение данного условия может привести к
повреждению как модуля, так и корпуса газоанализатора.
Электронный модуль
вне корпуса
Адресные
переключатели
