Инструкция по эксплуатации Det-Tronics PIRECL Infrared Hydrocarbon Gas Detector PointWatch Eclipse
Страница 21
95-3526
17

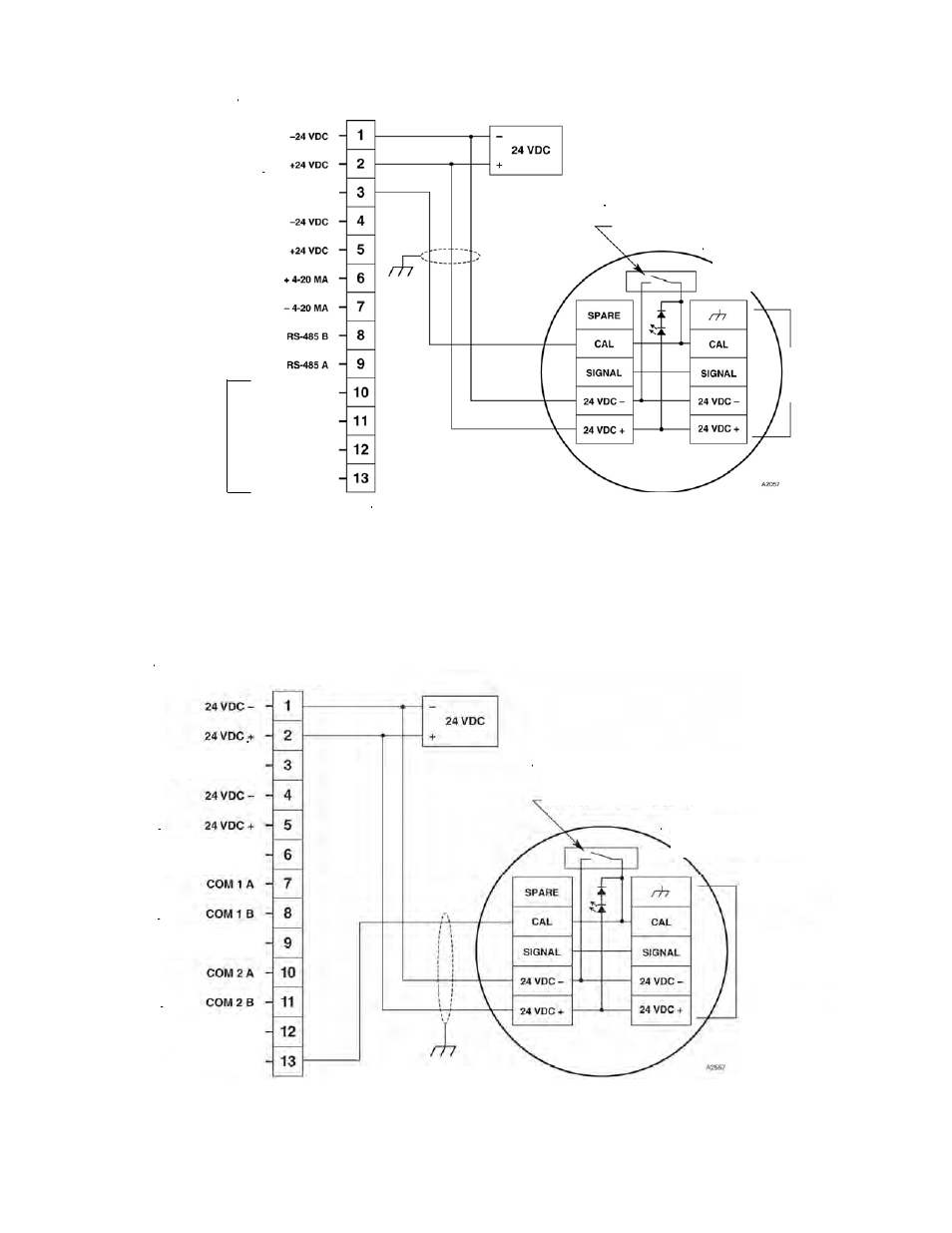

Рис. 17. Подключение соединительной коробки PIRTB к стандартной модели PIRECL.
Рис. 18. Подключение соединительной коробки PIRTB к модели PIRECL EQP.
Геркон для активации
дистанционной калибровки
Примечание:
Если необходимо, то провода напряжения питания
могут быть подведены через дистанционный
калибровочный блок с помощью экранированного кабеля.
Клеммы для
заводской
настройки, не для
пользователя
Эти контакты
обычно не
подключены
Питание реле
Неисправность
Нижний предел
сигнализации
Верхний предел
сигнализации
Калибровка
Эти контакты
обычно не
подключены
Геркон для активации
дистанционной калибровки
Стандартная модель PIRECL
Модель PIRECL EQP
Коробка соединительная
модели PIRTB
Коробка соединительная
модели PIRTB
Калибровка
24 B Экран
24 B Экран
СОМ 1 Экран
СОМ 2 Экран
