Инструкция по эксплуатации Det-Tronics PIRECL Infrared Hydrocarbon Gas Detector PointWatch Eclipse
Страница 20
95-3526 16

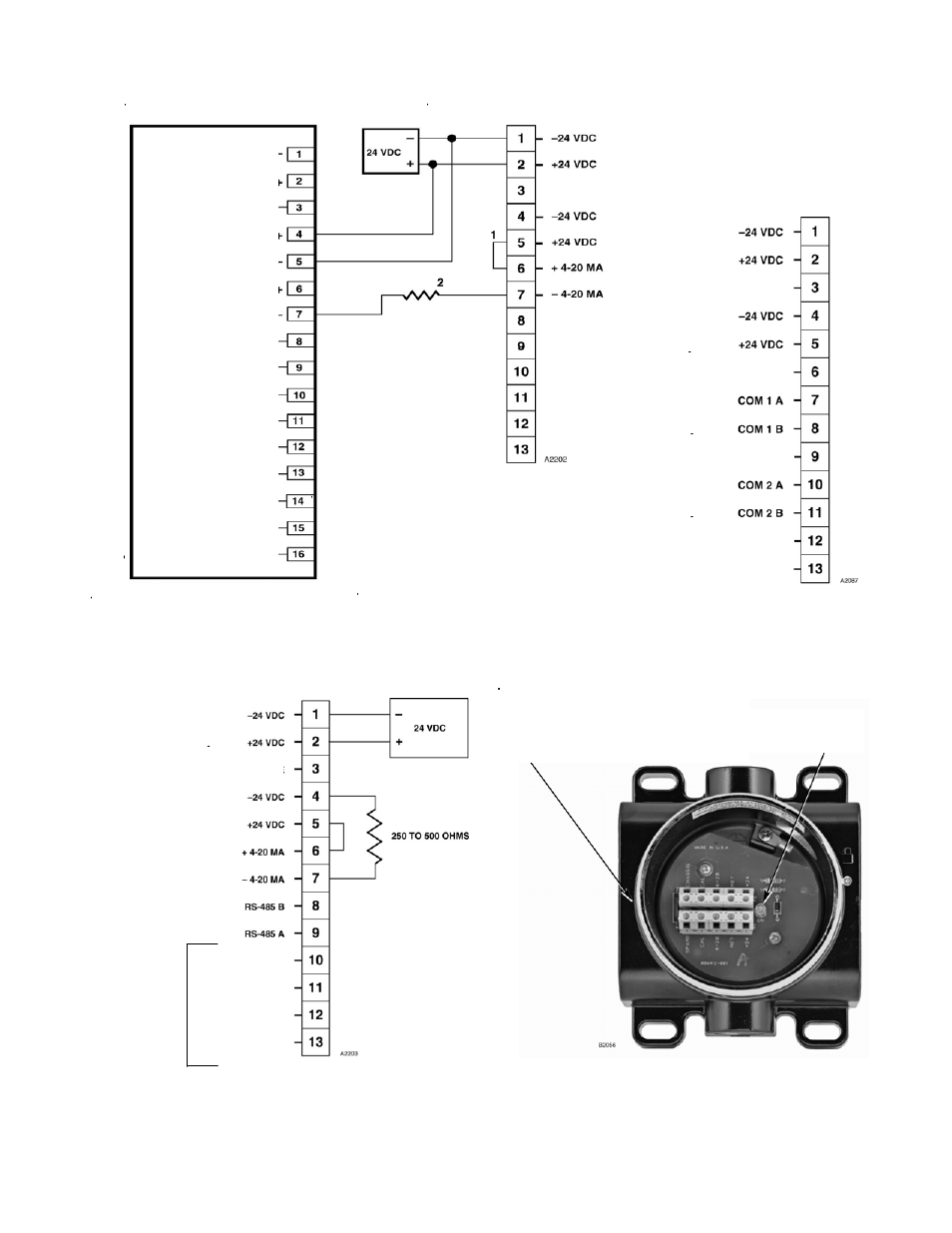

Рис. 13. Схема соединения газоанализатора PIRECL
Puc. 14. Клеммы соединения
с контроллером R8471H.
модели PIRECL EQP.
Рис. 15. Обозначение контактов разъёма Рис. 16. Дистанционный калибровочный
для тестирования/программирования с переключатель и светодиод в соединительной
помощью коммуникатора HART. коробке PIRTB Det-Tronics.
Примечание:
1. Внутренняя перемычка для неизолированного
токового выхода (одиночный источник питания).
2. Требуется установка сопротивления 200 Ом.
ОК= выход с открытым коллектором
(только для базовой модели)
Контроллер R8471H
Газоанализатор PIRECL
Внешний сброс
Верхний предел
тревоги
Верхний предел
тревоги/ОК
Вспомогательное реле,
тревога
Вспомогательное реле,
тревога/ОК
Нижний предел тревоги
Нижний предел
тревоги/ОК
Неисправность
Неисправность/ОК
Индикаторный
светодиод
Геркон
Для активации калибровки поднести
магнит к наружной стенке соедини-
тельной коробки в данной точке
Калибровка
24 B Экран
24 B Экран
СОМ 1 Экран
СОМ 2 Экран
Калибровка
Клеммы для
заводской
настройки, не для
пользователя
Питание реле
Неисправность
Нижний предел
сигнализации
Верхний предел
сигнализации
