В-1 95-3526
ПРИЛОЖЕНИЕ В
КОММУНИКАЦИОННЫЙ КАНАЛ СВЯЗИ MODBUS
ОБЗОР
В данном приложении описан протокол связи и сопутствующая структура памяти, определяющие
интерфейс между газоанализатором PIRECL Pointwatch Eclipse и системным устройством MODBUS
Master. Системный MODBUS Master определяется как любое устройство, способное считывать и
осуществлять запись в регистр временного хранения информации ведомого устройства MODBUS. Это
включает в себя соответствующее программное обеспечение, системы HMI (интерфейс человек -
машина), как, например, Wonderware, и The FIX, а также программируемый логический контроллер и
распределённые системы управления.
Газоанализатор PIRECL будет отвечать MODBUS Master как ведомое устройство, позволяя ведущему
устройству контролировать обмен данных. Карта размещения информации в памяти MODBUS задаётся
и разделяет память на функциональные блоки, состоящие из заводских констант, информации о
конфигурации, состояния в реальном времени, а также контрольных данных и информации,
определяемых устройством. Каждый блок подразделяется на отдельные параметры, которые могут
быть простым целым числом, либо числом с плавающей запятой.
ПОДКЛЮЧЕНИЕ

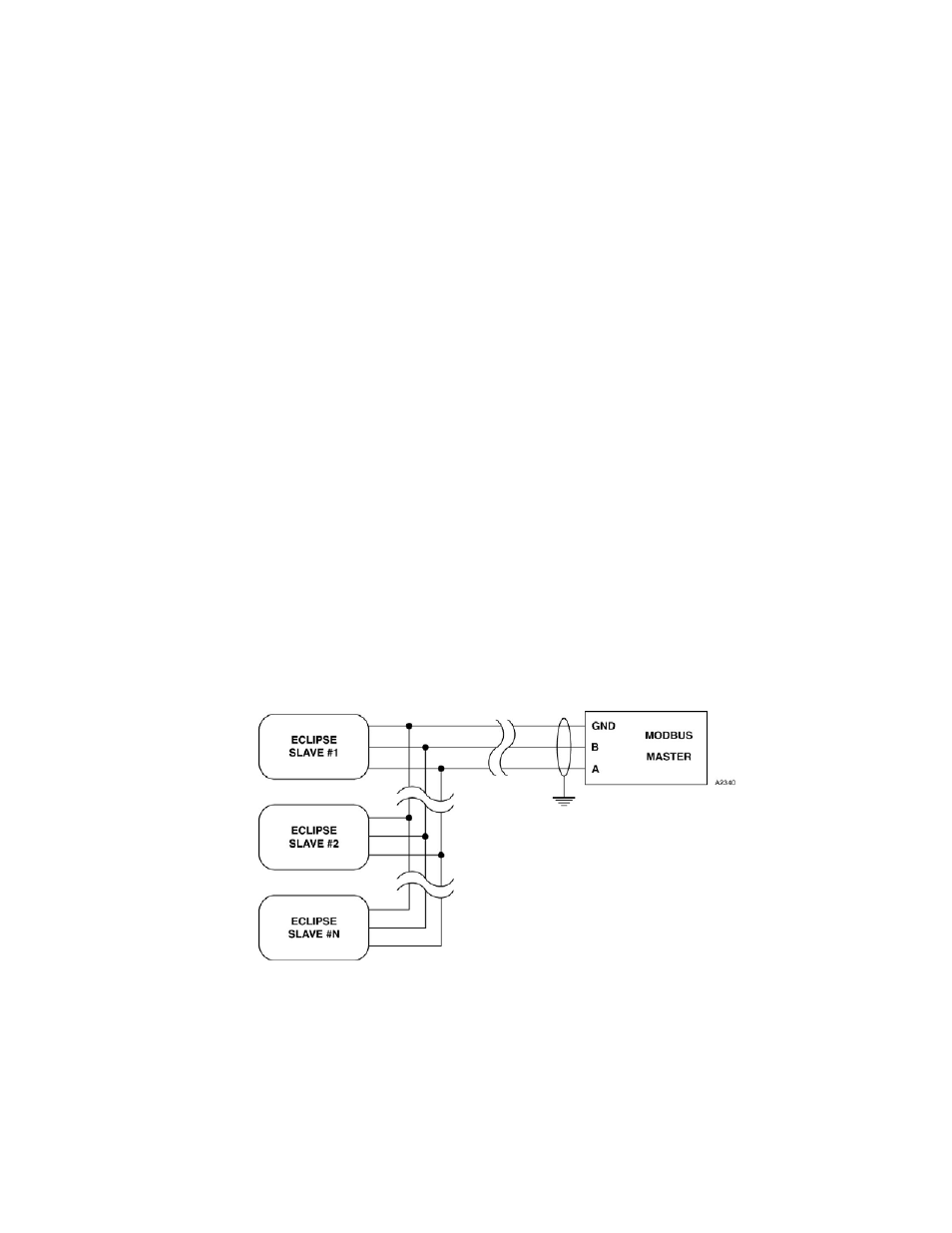

На приведённой ниже диаграмме демонстрируется типовая структура коммуникационной связи RS-
485/Modbus. Газоанализаторы Eclipse выполняют роль ведомых устройств по отношению к MODBUS
Master. Связь RS-485 поддерживается с несколькими газоанализаторами Eclipse, подсоединёнными к
MODBUS Master по каскадной схеме. При использовании длинных коммуникационных кабелей возможна
установка оконечных сопротивлений EOL величиной 120 Oм.
