Инструкция по эксплуатации Det-Tronics PIRECL Infrared Hydrocarbon Gas Detector PointWatch Eclipse
Страница 18
95-3526
14

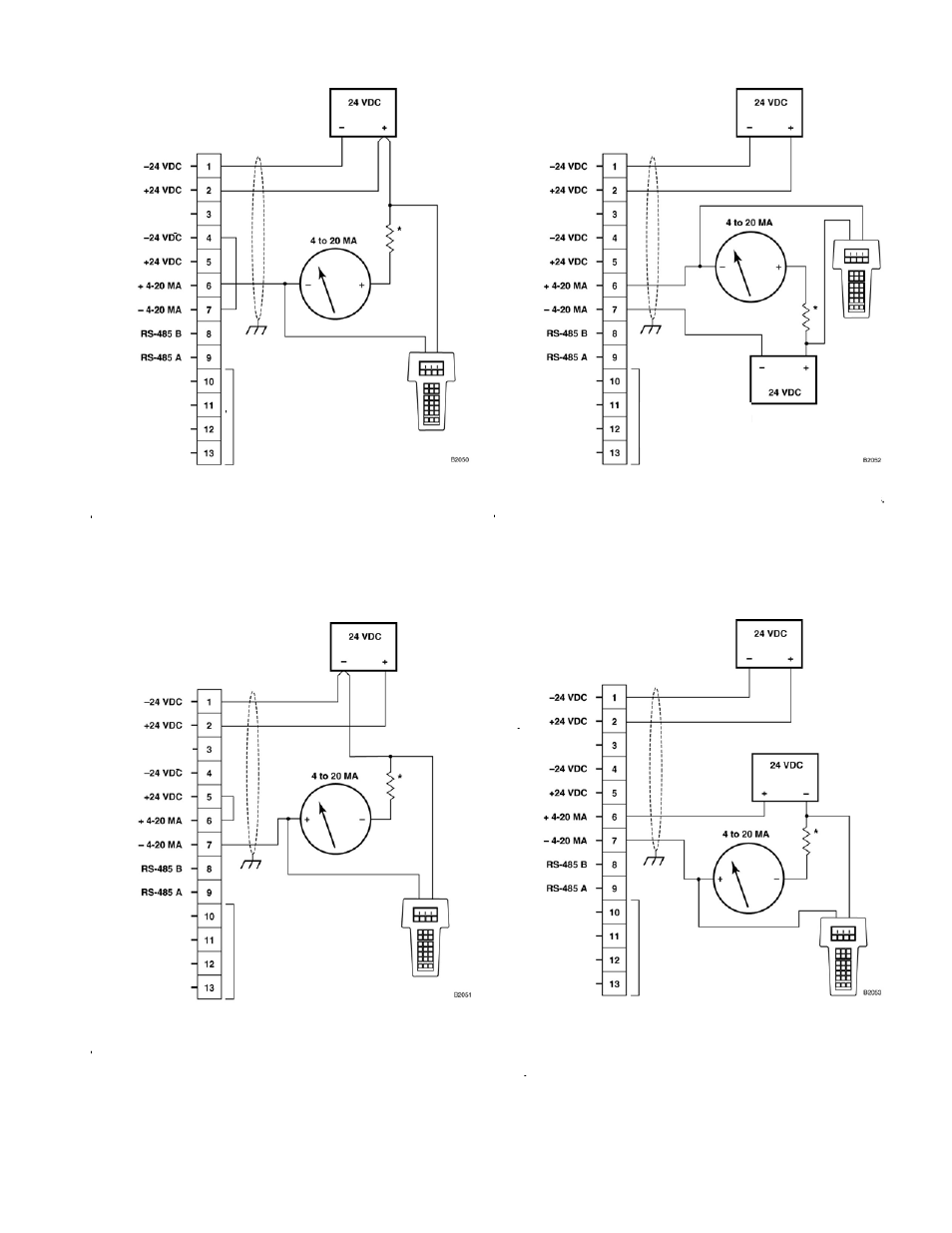

Рис. 7. Газоанализатор PIRECL в схеме с неизо-
лированным выходом 4 – 20 мА (потребитель
тока).
Рис. 8. Газоанализатор PIRECL в схеме с неизо-
лированным выходом 4 - 20 мА (источник тока).
Рис. 9. Газоанализатор PIRECL в схеме с изоли-
рованным выходом 4 - 20 мА (потребитель тока).
Рис. 10. Газоанализатор PIRECL в схеме с изоли-
рованным выходом 4 - 20 мА (источник тока).
Калибровка
*Общее сопротивление контура = минимум 250 Ом,
максимум 600 Ом. Не допускается установка сопротивления
внутри клеммного отсека при взрывозащите вида ''е''.
*Общее сопротивление контура = минимум 250 Ом,
максимум 600 Ом. Не допускается установка сопротивления
внутри клеммного отсека при взрывозащите вида ''е''.
*Общее сопротивление контура = минимум 250 Ом,
максимум 600 Ом. Не допускается установка сопротивления
внутри клеммного отсека при взрывозащите вида ''е''.
*Общее сопротивление контура = минимум 250 Ом,
максимум 600 Ом. Не допускается установка сопротивления
внутри клеммного отсека при взрывозащите вида ''е''.
Калибровка
Калибровка
Питание реле
Неисправность
Нижний предел
сигнализации
Верхний предел
сигнализации
Kлеммы не для
пользователя
Kлеммы не для
пользователя
Калибровка
Kлеммы не для
пользователя
Kлеммы не для
пользователя
Питание реле
Неисправность
Нижний предел
сигнализации
Верхний предел
сигнализации
Питание реле
Неисправность
Нижний предел
сигнализации
Верхний предел
сигнализации
Питание реле
Неисправность
Нижний предел
сигнализации
Верхний предел
сигнализации
