УСТРОЙСТВО И РАБОТА PIRECL
ПРИНЦИП РАБОТЫ
Горючие углеводородные газы диффундируют
через всепогодный экран во внутреннюю
измерительную камеру, которая освещается
инфракрасным источником. По мере прохождения
инфракрасных лучей через наполненную газом
камеру, лучи с определённой длиной волны
поглощаются присутствующим газом, а другие
лучи
проходят
камеру
безпрепятственно.
Суммарное
поглощение
инфракрасного
излучения определяется концентрацией угле-
водородного
газа.
Уровень
поглощения
измеряется двумя оптическими чувствительными
элементами и обрабатывается соответствую-
щими электронными схемами. Изменение в
интенсивности поглощенного света (активный
сигнал)
измеряется
по
отношению
к
интенсивности света в условиях не поглощенного
луча (опорный сигнал), см. рис. 2. Микро-
процессор рассчитывает концентрацию газа и
преобразует это значение в сигнал тока на
выходе (4-20 мА), который затем передается во
внешние системы контроля и оповещения.

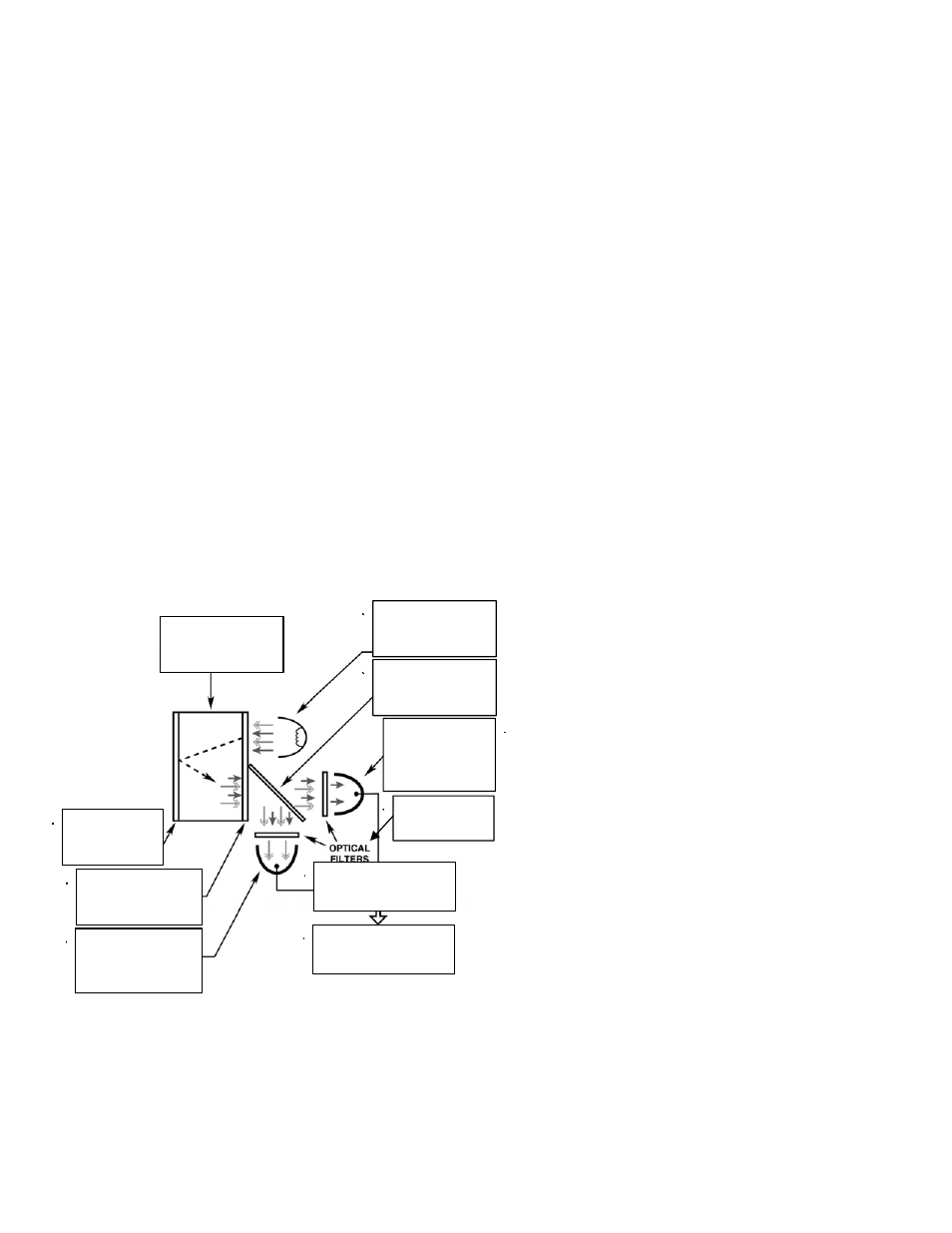

Рис. 2. Схема измерения концентраций газов
инфракрасного диапазона, функциональная.
ОБНАРУЖИВАЕМЫЕ ГАЗЫ
Газоанализатор PIRECL способен обнаруживать
большинство углеводородных газов и паров.
Подробная информация приводится в разделе
“Технические характеристики”.
ВЫХОДЫ
Стандартный
Изолированный/неизолированный токовый выход
4-20 мА, соответствующий диапазону 0-100%
НКПР, используется для подсоединения к
устройствам с аналоговым входом.
Релейный (по заказу)
Модель с релейными выходами обеспечивает два
релейных выхода сигнала тревоги и один
релейный
выход
сигнала
неисправности.
Релейная плата устанавливается в дополнение к
стандартной
модели
на
предприятии-
изготовителе.
Реле
имеют
герметичную
конструкцию,
нормально
замкнутые
(НЗ)
и
нормально
разомкнутые (НР) контакты. Реле тревог нижнего
и верхнего пределов могут быть настроены от 5
до 60% НКПР в режимах с фиксацией и без
фиксации. Нижний предел тревоги не может
устанавливаться выше верхнего пороговово
уровня. Установка пределов тревог может
осуществляться через интерфейсы HART и
MODBUS.
Встроенный
светодиод
является
визуальным индикатором тревоги. Сброс реле с
фиксацией возможен с помощью внутреннего
геркона или через HART-коммуникатор. При
использовании
геркона
требуется
его
кратковременная активация на 1 секунду.
Активация геркона на 2 секунды вызовет начало
процесса калибровки.
Сброс реле в режиме с фиксацией не возможен с
помощью внешней калибровочной цепи.
Использование релейной платы возможно только
в корпусе с взрывозащитой вида ’’взрыво-
непроницаемая оболочка’’.
ПРИМЕЧАНИЕ
Важная информация о реле тревоги
указывается в разделе “Технические
характеристики”.
Источник
инфракрасного
излучения
Измеритель-
ный детектор
сигналов
Опорный
детектор
сигналов
Оптический
светоделитель
Сапфировое
зеркало
Оптические
фильтры
Негерметичная
газовая камера
Окно,
пропускающее
ИК лучи
Электронный узел
обработки сигнала
Концентрация газа
в %НКПР
