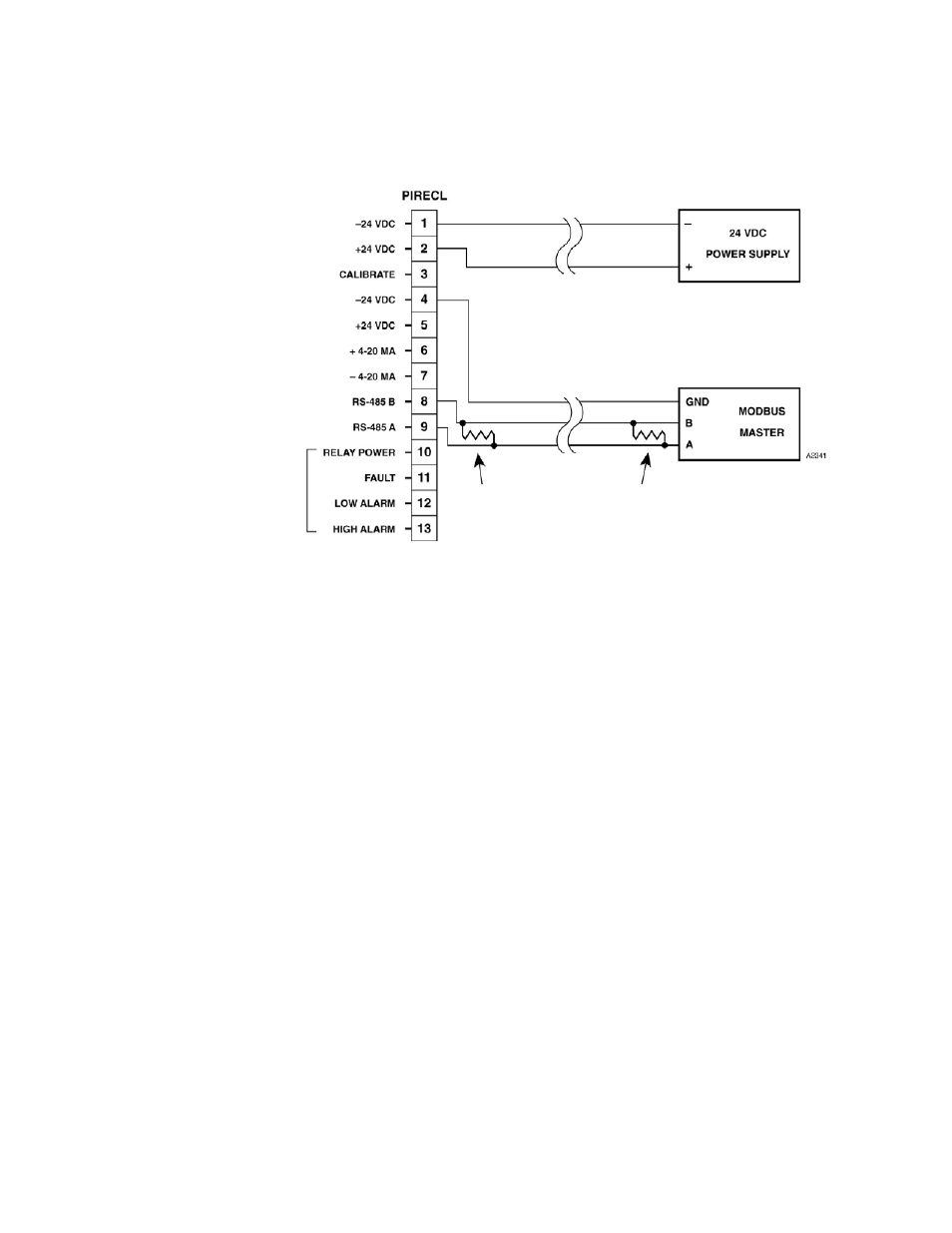

Ниже показана схема соединения индивидуальных газоанализаторов. Oбращается внимание на
установку оконечных сопротивлений.
За подробной информацией обращаться к стандарту EIA RS-485-A.
Резервные клеммы,
не для пользователя
Оконечные сопротивления 120 Oм у MODBUS
Master и последнего ведомого устройства
каскадной схемы
