95-3526 19
Возможны две модификации экрана – одна с
внутренним гигроскопичным фильтром, другая –
без фильтра, рекомендуемая для большинства
наружных и внутренних применений. Фильтр
обеспечивает
дополнительную защиту с
оптимальной скоростью срабатывания. Модель с
гигроскопическим фильтром рекомендуется для
высоковлажных и загрязнённых атмосфер, однако
скорость срабатывания газоанализатора при этом
несколько снижается. Обслуживание экрана в
полевых условиях не предусмотрено, однако, его
легко можно заменить. Для снятия экрана с
корпуса газоанализатора, поверните его на одну
четверть оборота против часовой стрелки и
снимите с прибора.
Экран оснащён патрубком для прямой подачи
ПГС к датчику, что позволяет оператору подать
ПГС на газоанализатор минуя прохождение смеси
через диффузионные каналы экрана.
ПРИМЕЧАНИЕ
Калибровочный патрубок всегда закрывается
специальной заглушкой, если калибровка не
проводится.

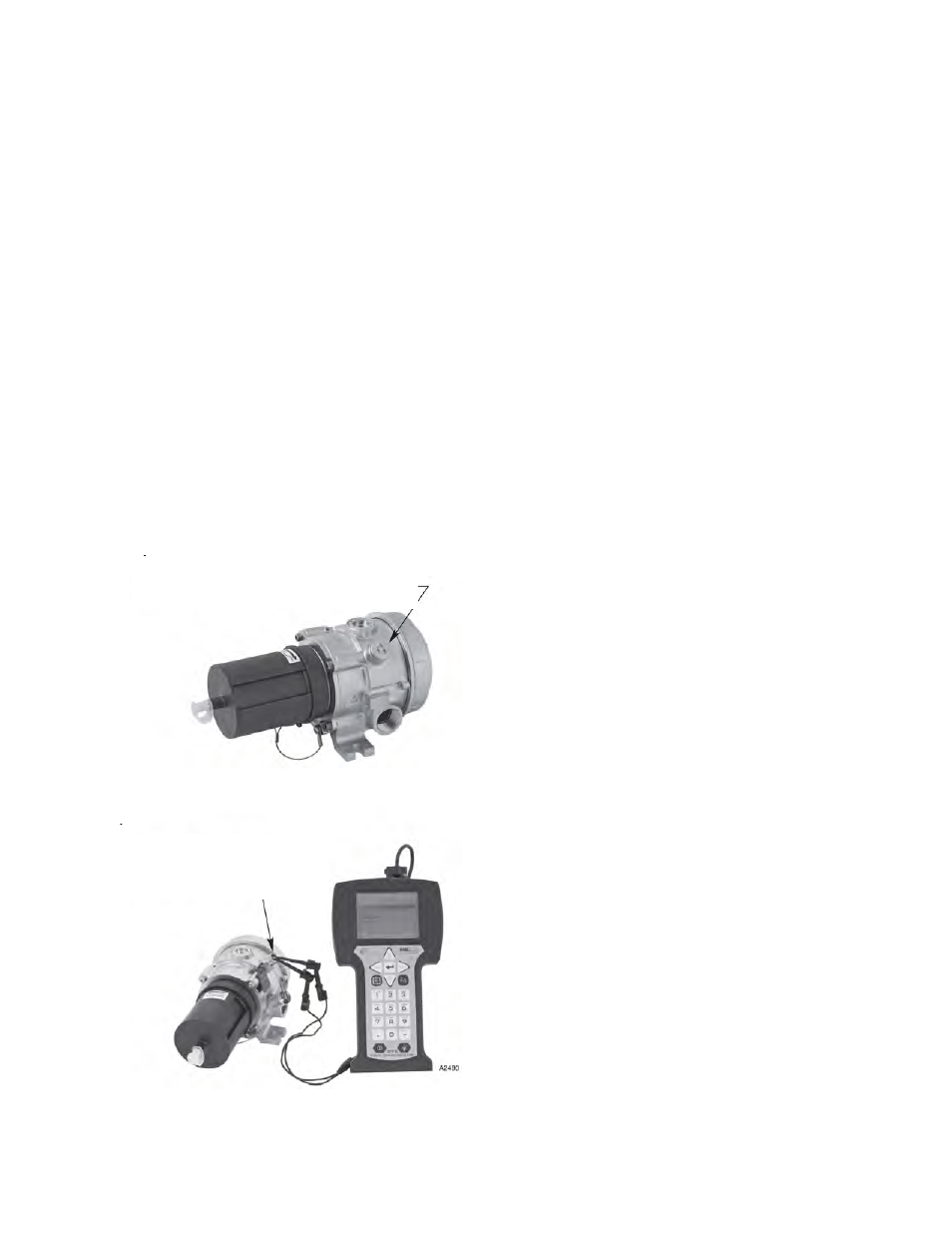

Рис. 20. HART-коммуникатор, подсоединенный к
HART-разъёму газоанализатора.
СЧЁТЧИК ВРЕМЕНИ
Почасовой счётчик времени предназначается для
отображения времени в целях регистрации
событий. Счётчик обнуляется при производстве и
изменение показаний происходит только при
подаче питания. Для просмотра наработки в часах
требуется
использование коммуникационных
каналов HART или MODBUS.
АРХИВНЫЕ ЖУРНАЛЫ
Все регистрируемые данные и события
сохраняются в энергонезависимой памяти. Для
просмотра данных требуется использование
каналов связи HART или MODBUS.
Журнал регистрации событий (сигналы
тревоги и неисправности)
В журнале регистрации событий сохраняются
десять последних сигналов и определенная
группа неисправностей с отметкой времени. Типы
регистрируемых событий включают в себя:
 Сигналы тревоги нижнего предела.
 Сигналы тревоги верхнего предела.
 Неисправность оптических элементов и
цепей.
 Режим прогрева.
 Сбой калибровки.
Калибровочный журнал
Сохраняются
данные последних десяти
калибровок с отметками времени. Для просмотра
данных требуется канал HART или MODBUS.
Типы калибровочных записей включают в себя:
 Только нулевая калибровка.
 Полная калибровка.
 Неудавшаяся калибровка.
Регистрация минимальной/максимальной
температур
Постоянные данные по наивысшей и наименьшей
наружной температуре сохраняются в энерго-
независимой памяти вместе с отметками времени
по
отношению к общему времени под
напряжением. Регистр температур может быть
сброшен, при этом все записи о максимальных и
минимальных температурах обнуляются.
В данной модели искробезопасный порт
для связи по HART отсутствует.
Подключение коммуникатора к
искробезопасному
HART-разъёму.
