95-3526
15

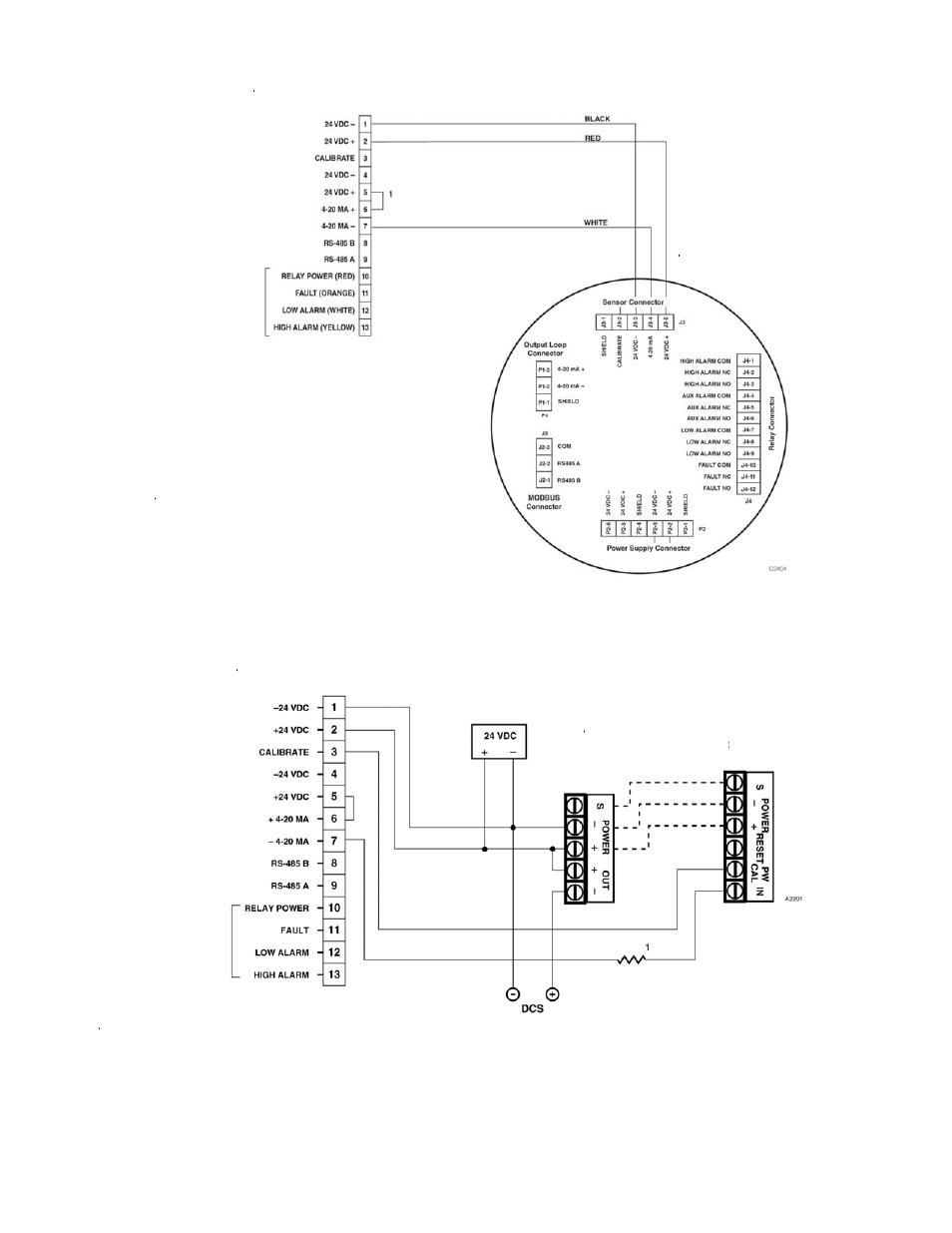

Рис. 11. Схема соединения стандартной модели газоанализатора PIRECL с контроллером UD10.
Рис. 12. Схема соединения газоанализатора PIRECL с контроллером U9500H.
Контроллер
U9500H
Газоанализатор PIRECL
Примечание: 1. Требуется установка сопротивления 200 Ом.
2. Газоанализатор PIRECL может программироваться для режима неисправности
как газоанализатор PIR9400 для правильного определения состояния контроллера U9500H.
Kлеммы не для
пользователя
Примечание:
1. Внутренняя перемычка для неизолированного
токовово выхода (одиночный источник питания).
2. Корпус контроллера UD10 должен быть
заземлён.
Контроллер
UD10
Газоанализатор PIRECL
Провода
подключения
релейной платы.
Kлеммы не для
пользователя
