11

95-3526

РАЗМЕР И МАКСИМАЛЬНАЯ ДЛИНА
ЭЛЕКТРОПРОВОДКИ ДЛЯ ПОДВОДА ПИТАНИЯ

1. Минимальное напряжение питания пост. тока

газоанализатора - 18 В. Рекомендуемое
номинальное напряжение питания - 24 В.


2. Всегда определяйте возможное падение

напряжения на подводящем кабеле для
гарантии

того,

что

к

газоанализатору

подводится 24 В пост. тока.


3. Как правило, для подвода питания к

газоанализатору

компания Det-Tronics

рекомендует использовать провода сечением
не меньше 0,75 мм

2

(18 AWG).


Требования к размеру кабеля зависят от
величины подаваемого напряжения и длины
кабеля.

Максимальное

расстояние

между

газо-

анализатором PIRECL и источником питания
определяется по максимально допустимому
падению напряжения для контура электро-
проводки. Если пределы падения напряжения
превышаются, устройство не функционирует. Для
определения максимального падения напряжения
в контуре, вычтите минимальное рабочее
напряжение устройства (18 В) из минимального
выходного напряжения источника питания.



Максимальное падение
напряжения на шлейфе =



Для определения фактической максимальной
длины провода следует:

1 - Разделить максимально допустимое паде-
ние напряжения на максимальный ток
газоанализатора (0,31 A),
2 - Разделить на сопротивление провода
(значение в Ом/м указывается производи-
телем в технических характеристиках на
кабели),
3 - Разделить на 2.



Максимальная длина
провода =






Пример: Рассмотрим установку с кабелем
сечением 0,75 мм

2

и напряжением пост. тока 24 В.

Подаваемое напряжение = 24 В
Минимальное напряжение питания на
газоанализаторе = 18 В

24

 18 = 6 В

Максимальное падение напряжения = 6 В
Максимальный ток = 0,31 А
Сопротивление кабеля = 0,0214 Oм/метр

6

0,31

0,0214

2 = 453 метра

ПРИМЕЧАНИЕ

При использовании канала связи HART,
максимальная длина кабеля составляет 610
метров.



МОДЕЛЬ С РЕЛЕЙНЫМИ ВЫХОДАМИ

В газоанализаторе используются реле с “сухими
контактами“, что требует подключения источника
питания к общему контакту реле. Не допускается
переключение этими реле напряжений перемен-
ного тока. При необходимости переключения
напряжения

переменного

тока,

следует

использовать внешние реле. Для изменения
конфигурации

реле

пожара

рекомендуется

использовать полевой HART- коммуникатор.

Релейная плата должна быть временно снята для
обеспечения доступа при подключении внешних
проводов. По окончании подводки внешних
проводов, установите плату на место и закрепите
тремя винтами, см. рис. 3.











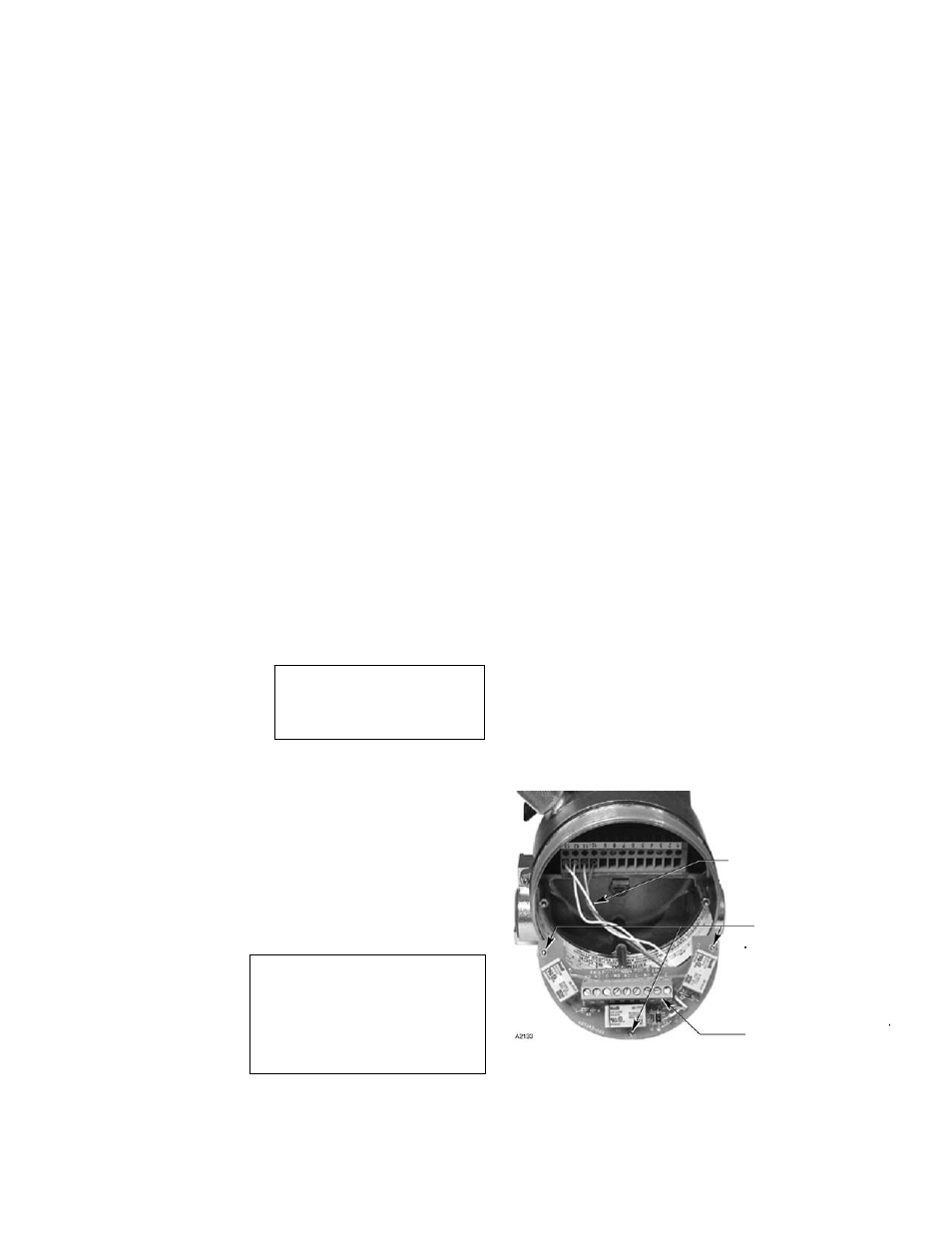

Рис. 3. Клеммный отсек со снятой

релейной платой.

Напряжение источника питания

минус

раб. напряжение минимальное

Максимальное падение напряжения

максимальный ток

сопротивление кабеля в Ом/м

2

Провода соединения с
релейной платой
(заводская установка),
не отсоединять

Винты крепления
релейной платы
(3 шт.)

Клеммный разъём
релейной платой
