28
f
n
l
m
D
m1

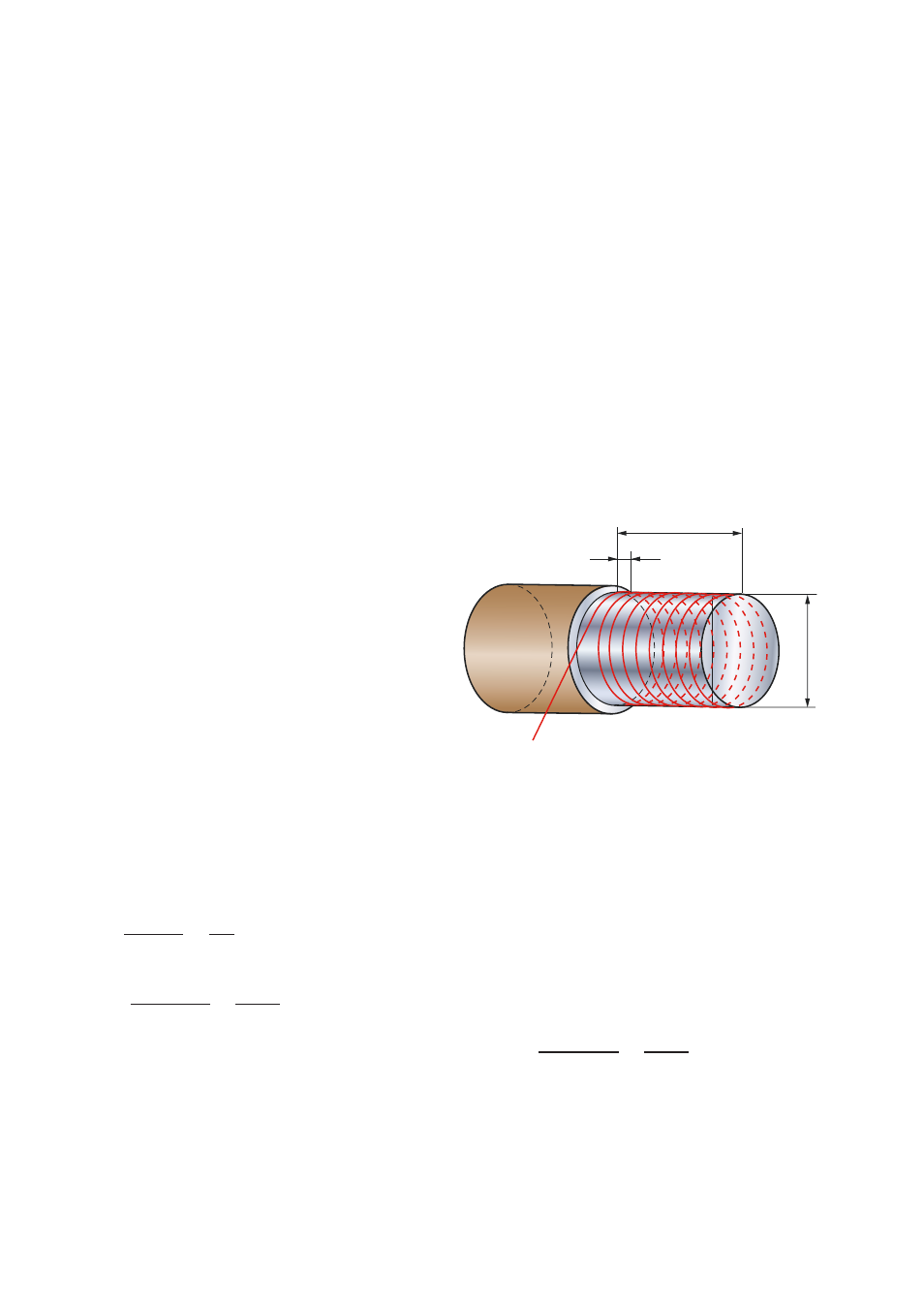

Спиральный путь резания (SCL) – прогнозируемая обработка
Расчет режимов обработки на основании
спирального пути резания (SCL) был принят
Sandvik Coromant для жаропрочных материалов
в связи с относительно малой стойкостью
инструмента. Обычно одна режущая кромка
используется для одного прохода, после этого
она заменяется. Важно суметь прогнозировать
SCL:
•
При черновой обработке –чтобы знать, когда
запрограммировать остановку для замены
режущей пластины.
•
при чистовой обработке – найти режимы
резания, которые гарантируют завершение
прохода с прогнозируемым износом, чтобы
не пришлось менять пластину во время
резания
SCL – этот метод расчета режимов исходя из
определения длины резания, требуемой для
обработки определенной детали, и проверки
согласно рекомендациям для данного
обрабатываемого материала и сечения среза,
чтобы обеспечить надежную работу.
Каждая диаграмма SCL применима только для
определенной пластины, геометрии, глубины
резания и материала. Для чистовой обработки
предлагается большой диапазон скоростей
резания, чтобы соответствовать длине пути
резания для деталей разных габаритов.
Для черновой обработки мы определили
оптимальные параметры для каждого типа
пластины и предлагаем одну длину.
Порядок расчетов
Черновая обработка
1)
Выберите оптимальный тип пластины
для детали/процесса
2)
Используйте оптимальные значения
v
c
, a
p
и f
n
для пластины данной формы,
а допустимая SCL является
проверочным фактором. Например,
CNMX 1204A1-SM S05F – v
c
50 м/мин,
f
n
0.35 мм, a
p
1.7 мм.
3)
Запишите SCL для данной пластины
SCL = 450 м, см. страницу 30.
4)
Рассчитайте SCL для элемента
Dia = 450 мм, l
m
= 0,150 мм
5)
Исходя из рассчитанной SCL
и возможностей пластины –
запрограммируйте необходимые
остановы для замены инструмента.
Например, 606/450 – необходимы
2 кромки
SCL =
D
m1
x
π
x
l
m
1000
f
n
SCL =
450 x 3.14
x
150
= 606 м
1000
0.35
SCL =
450 x 3.14
x
150
= 1414 м
1000
0.15
Чистовая обработка
1)
Выберите оптимальный тип пластины
для детали/процесса
2)
Используйте оптимальное значение a
p
для пластины данной формы/
применения, выберите подачу.
Например, CNMG 120408-SF 1105 –
f
n
0.15 мм, a
p
0.25 мм
3)
Рассчитайте SCL для элемента детали
Например, D = 450 мм, l
m
= 150 м
4)
Выберите скорость резания по
диаграмме, исходя из:
CNMG 120408-SF 1105 a
p
0.25, f
n
0.15
мм, в условиях примера, v
c
= 50 м/мин,
Примечание: Методика расчета
приводится на страницах 118-119..
