Страница 111: Обратное снятие фасок/снятие заусенцев, Порядок программирования технологического процесса
109
CoroMill®327
CoroTurn®XS

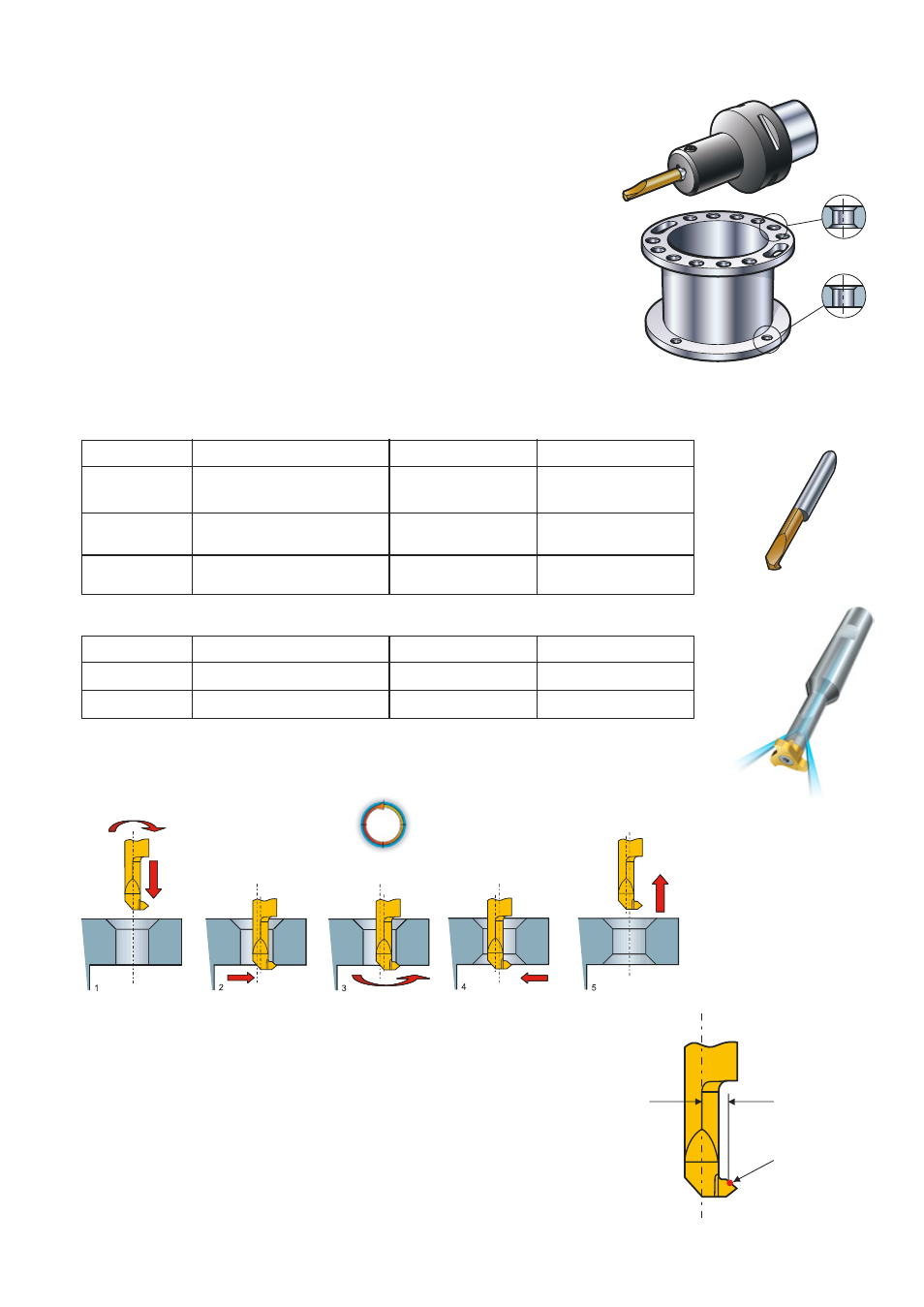

1. Расположите над
высверливаемым
отверстием по центру
режущий инструмент
со скоростью вращения
(v
c
75) и продвигайтесь
в осевом направлении,
чтобы зенковать на
требуемую глубину
(Z = высота фланца –
размер фаски).
2. Подавайте инструмент
с учетом коррекции на
радиус режущего
инструмента
(Y = радиус отверстия).
3.
Интерполяция 360°
(f
z
0.1 мм).
4. Вернитесь к центру
отверстия.
5.
Отведите инструмент.
Порядок программирования технологического процесса
Переходная Пластина Минимальный размер Максимальная глубина
втулка отверстия отверстия
При обработке деталей авиационных двигателей, одной из
сложных, но часто забываемых операций является снятие
заусенцев в отверстиях.
Применение CoroMill 327 или CoroTurn XS для обратного
снятие фасок позволяет увеличить производительность,
обеспечивая повторяемый и механизированный и
безопасный процесс за счет отсутствия необходимости
удаления заусенцев вручную или применения специального
инструмента.
Следует использовать переходную втулку Coromant Capto
CoroTurn XS, которая позволяет обеспечить надлежащий
зазор при использовании резца в качестве вращающегося
инструмента.
Коррекция
на длину
и радиус
режущего
инструмента.
Обратное снятие фасок/снятие заусенцев
Переходная Пластина Минимальный размер Максимальная глубина
втулка отверстия отверстия
06
327R06-12045-CH
11.7
40
12
327R12-20045-CH
21.7
85
C4-CXS-47-05 CXS-05T045-20-5215R
7
15
CXS-05T045-20-5220R
20
C4-CXS-47-06 CXS-06T045-20-6220R
8
20
CXS-06T045-20-6225R
25
C4CXS-47-07 CXS-07T045-20-7220R
9
20
CXS-07T045-20-7240R
40
