Обработка по круговой, Интерполяции существующих отверстий – Инструкция по эксплуатации Sandvik Coromant Heat resistant super alloys
Страница 110
108
5%
10%
15%
20%
25%
20%
40%
60%
80%
10
9
8
7
6
5
4
3
2
1
0
f
z
=
f
z
sin
θ
Чистовую обработку отверстия можно
выполнить с помощью фрезерования
по круговой интерполяции вместо
растачивания, в зависимости от требований
к поверхности обработки. Скорость подачи
при внутренней обработке (v
f
) должна
быть меньше по сравнению с подачей при
фрезеровании вдоль прямой.
•
Периферия инструмента двигается
быстрее осевой линии инструмента.
Программирование скорости подачи (мм/
мин) на большинстве фрезерных станков
и CAM систем основано на осевой линии
шпинделя.
•
Ширина обработки (ae) увеличивается
по сравнению с охватом при резании
под прямым углом, увеличивая толщину
стружки, hex.
•
Влияние этих двух факторов возрастает
с увеличением диаметра режущего
инструмента по отношению к размеру
отверстия.
•
Правильное снижение подачи по
сравнению с резанием под прямым углом
можно выбрать на диаграмме.
•
Для повышения надежности обработки,
в случае когда Dc = 0.4 x Dm необходимо
уменьшение подачи на 50% от нормы.

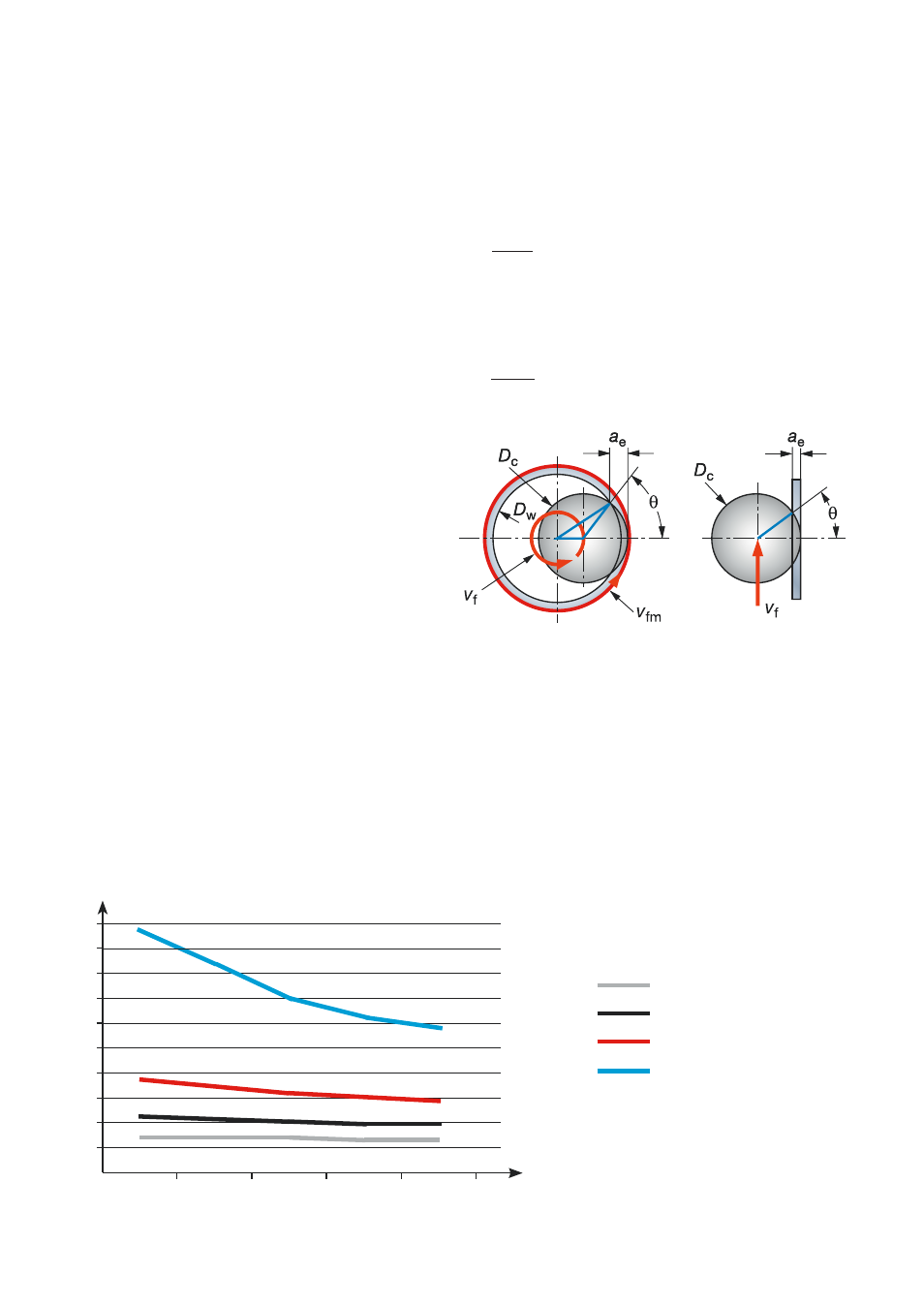

Снижение подачи центра фрезы для различных соотношений
диаметра отверстия к диаметру фрезы (D
c
/D
m
) из условия
сохранения толщины стружки.
v
fm
= n x f
z
x z
n
D
vf
D
m
v
f
=
x v
fm
Процентное отношение
a
e
/D
c
Фактор уменьшения подачи
Фрезерование по круговой интерполяции предварительно
просверленного отверстия
