110

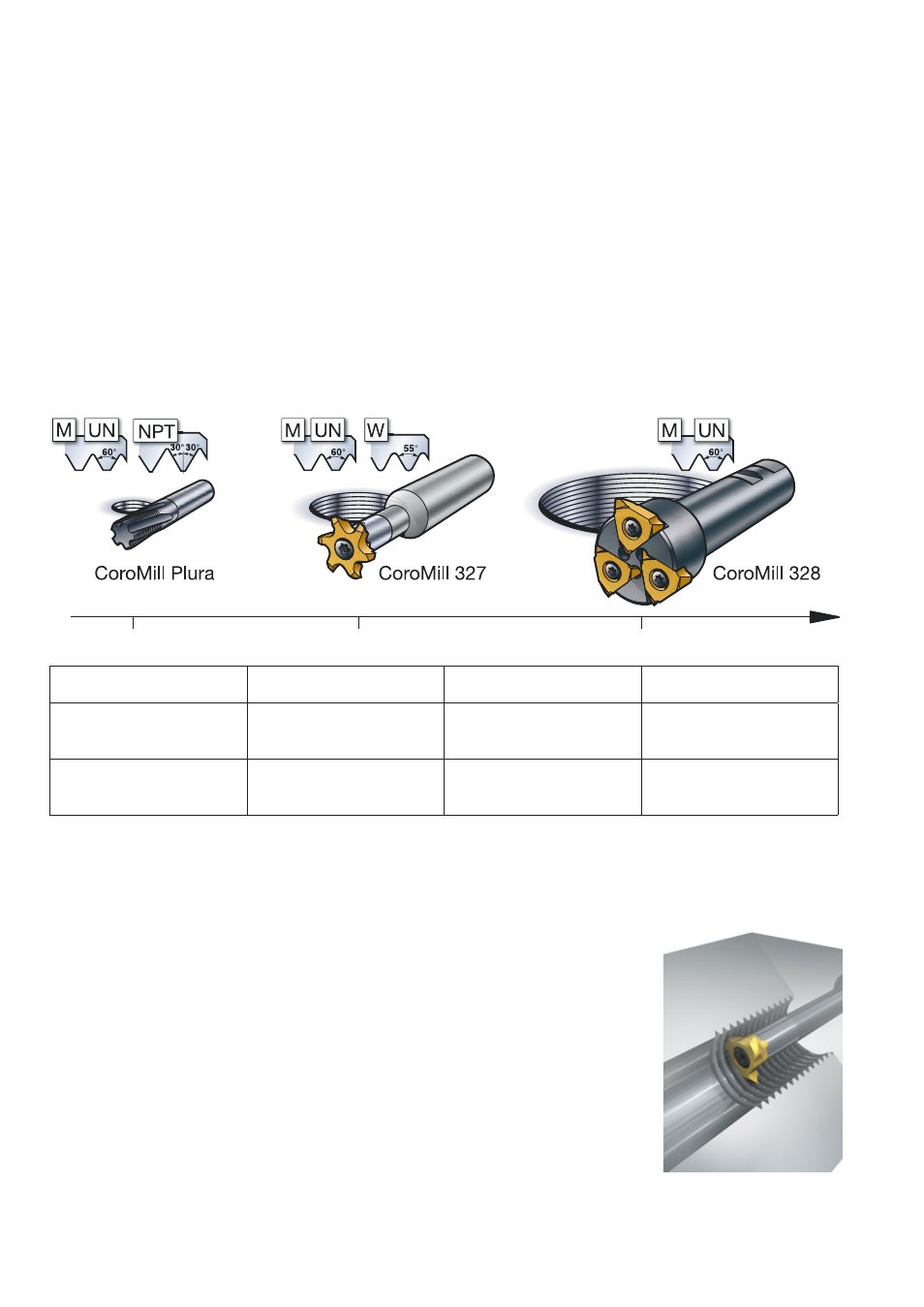

CoroMill® Plura CoroMill® 327 CoroMill® 328
Резьбофрезерование
В корпусных деталях авиационных двигателей многие отверстия должны иметь резьбу.
Обработка резьбы небольших отверстий может оказаться сложной операцией, которую
выполняют с использованием метчика. Однако при работе с жаропрочными сплавами,
этот процесс может быть осложнен защемлением стружки, что приводит к поломке
метчика и, в конечном счете, к дорогостоящему ремонту детали. Резьбофрезерование
– это еще один способ нарезания резьбы.
В программе Sandvik Coromant есть инструменты для резьбофрезерования - CoroMill 327
и CoroMill 328, позволяющие получать резьбу последовательными проходами, по одному
витку, а так же CoroMill
® Plura, с возможностью получения резьбы на всю глубину.
Все инструменты позволяют получить резьбу разного диаметра, но одинакового шага
без смены инструмента.
Шаг
0.7 – 3 мм
28 – 10 t.p.i.
1 – 4.5 мм
24 – 5 t.p.i.
1.5 – 6 мм
16 – 4 t.p.i.
Диаметр фрезы
(Dc), mm
3.2 – 19 11.7 – 21.7 39 – 80
Резьбофрезерование методом последовательных проходов
CoroMill®327
Фреза CoroMill®327 предназначена для отверстий диаметром более
12 мм и имеет режущие пластины для нарезки метрической, UN- и
дюймовой резьбы.
Торцевое закрепление пластин, а так же специальные пазы,
выполненные на опорной поверхности пластины, обеспечивают
жесткость инструмента. Возможность внутренней подачи СОЖ
повышает эффективность эвакуации стружки, являясь гарантией
надежной и высокопроизводительной обработки. Пластины к фрезе
CoroMill 327 выполняется из универсального сплава GC1025,
применяемого для всех типов материалов
CoroMill 327 выполняется со стальными или цельными
твердосплавными хвостовиками Weldon.
Ш 3,2 Ш 39 Ш 11.7
