Страница 10: Требования к подаче сож
8
1
5
10
15
20
25
30
Охлаждающую жидкость следует применять
во всех операциях за исключением
фрезерования с использованием керамики.
Поток жидкости должен быть большим и
точно направленным.
В настоящее время подача охлаждающей
жидкости (под давлением до 80 бар)
широко применяется и дает положительные
результаты в отношении стойкости и
стабильности.
Специализированный инструмент для
подачи СОЖ под высоким давлением
с фиксированными соплами создает
параллельные ламинарные струи СОЖ
точно направленные в зону между режущей
пластиной и стружкой.
При фрезеровании и сверлении все
инструменты с внутренним подводом СОЖ
позволяют использовать эффект подачи под
высоким давлением. Для получения высокого
давления применяются сопла с отверстиями
небольших диаметров.
• Точение, минимальный расход 20 л/мин
при базовом давлении 70 бар.
• Фрезерование и сверление, минимальный
расход 50 л/мин при использовании
специальных сопел для фрез и сверл
больших диаметров.

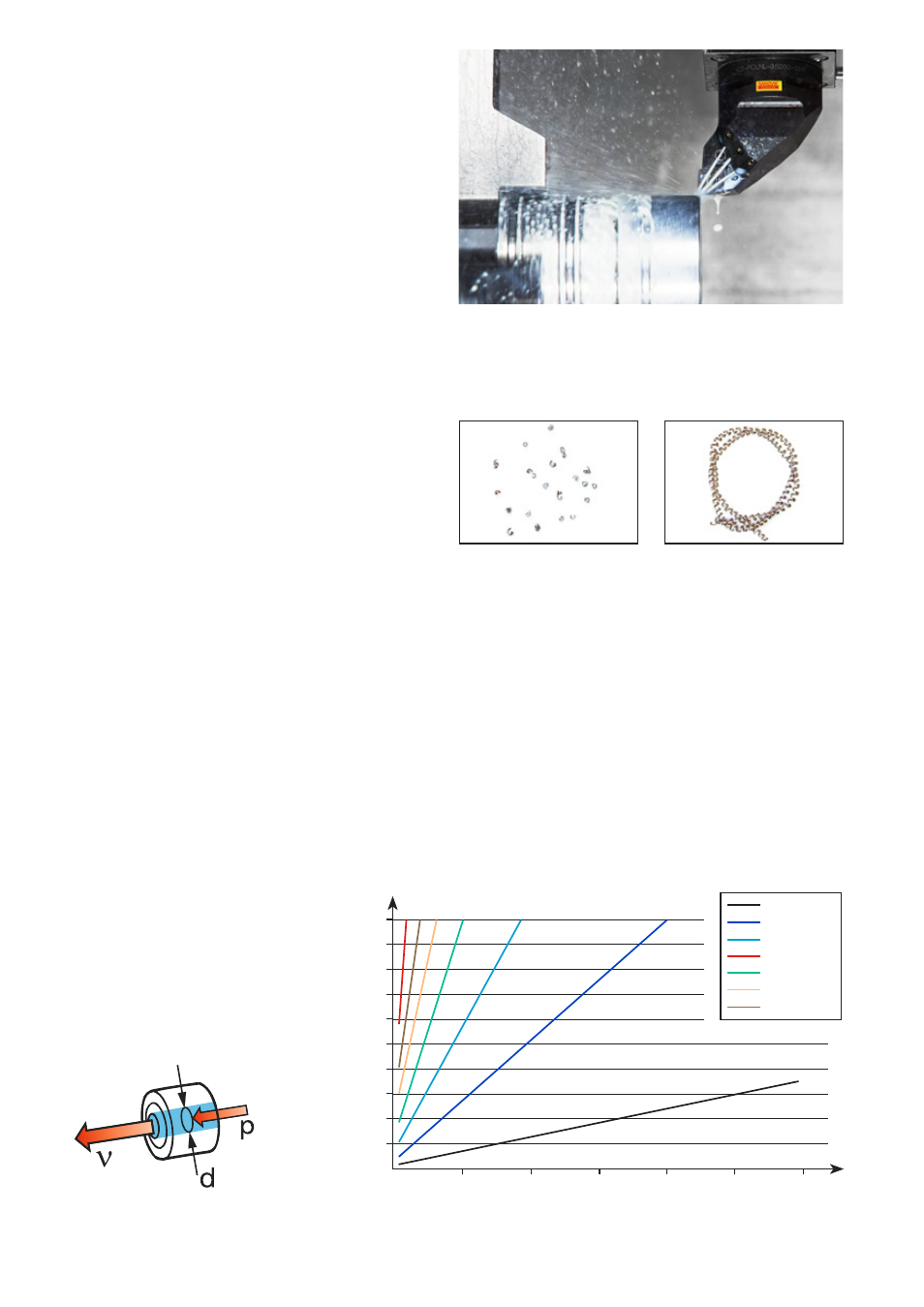

Требования к подаче СОЖ
Подача,
ν
л/мин.
Количество сопел
∅ 0.5 мм
∅ 1.0 мм
∅ 1.5 мм
∅ 2.0 мм
∅ 2.5 мм
∅ 3.0 мм
∅ 3.5 мм
Производительность насоса, необходимая для создания давления 80 бар при
определенном диаметре сопла
Диаметр сопла, d
Сравнение стружки, сделанной CoroTurn HP и
обычным инструментом при стандартном давлении
СОЖ.
CoroTurn HP, 80 бар
Обычный инструмент
Применение СОЖ под высоким
давлением улучшает стружколомание.
CNGG 120408-SGF
v
c
65 м/мин, a
p
1.0 мм, f
n
0.2 мм/об
Inconel 718
Давление (p), попадающее
в зону резания, зависит от
числа сопел, их диаметра (d) и
производительности насоса
(ν).
Для инструмента с большим
количеством отверстий или
отверстий большого диаметра
необходим больший расход СОЖ.
100
90
80
70
60
50
40
30
20
10
0
