54

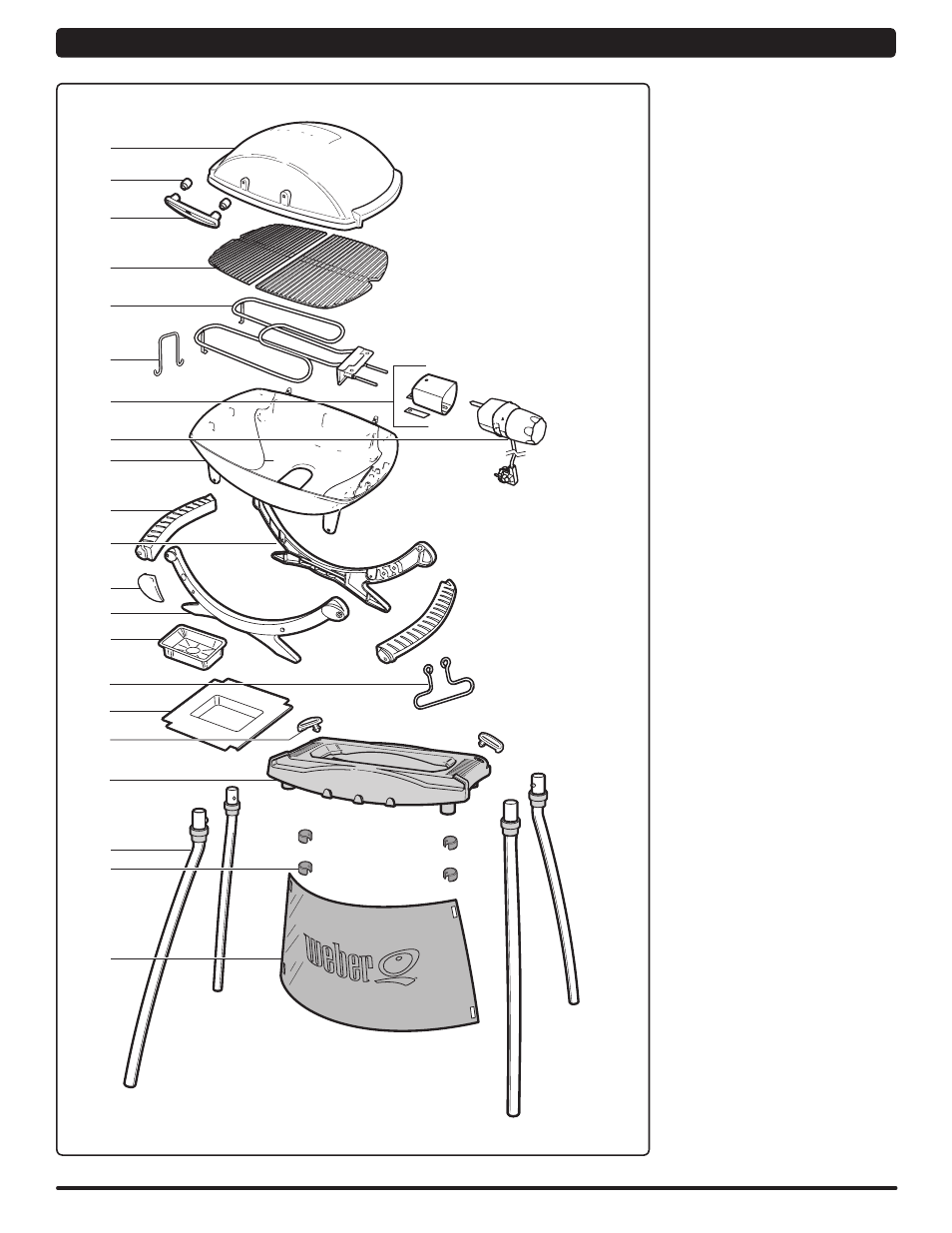

ПЕРСПЕКТИВНО ИЗОБРАЖЕНИЕ В РАЗГЛОБЕН ВИД - Q240
1
2
3
5
8
7
9
10
11
12
13
14
17
18
19
20
21
Q240_ELECTRIC_EURO_051010
4
6
16
15
1. Капак
2. Керамичен разделител
3. Дръжка
4. Скара за готвене
5. Нагревателен елемент
6. Телена подложка на
нагревателния елемент
7. Втулка за скобата на
контролера
8. Контролер
9. Кутия за готвене
10. Дръжка
11. Задна конзола
12. Емблема на конзолата
13. Предна конзола
14. Тиган за капки за еднократна
употреба
15. Телена закачалка
16. Тиган за събиране на мазнина
17. Крепежни щипки на Q
®
-
стойката
18. Табла на Q-стойката
19. Табла на Q-стойката
20. Щипки на престилката на
Q-стойката
21. Престилка на Q-стойката
