QX-240/250/270/290 "Инструкция по установке"
© Saturn Marketing Ltd.
34
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ PANTERA QX-240/250/270/290
НА АВТОМОБИЛИ ВАЗ

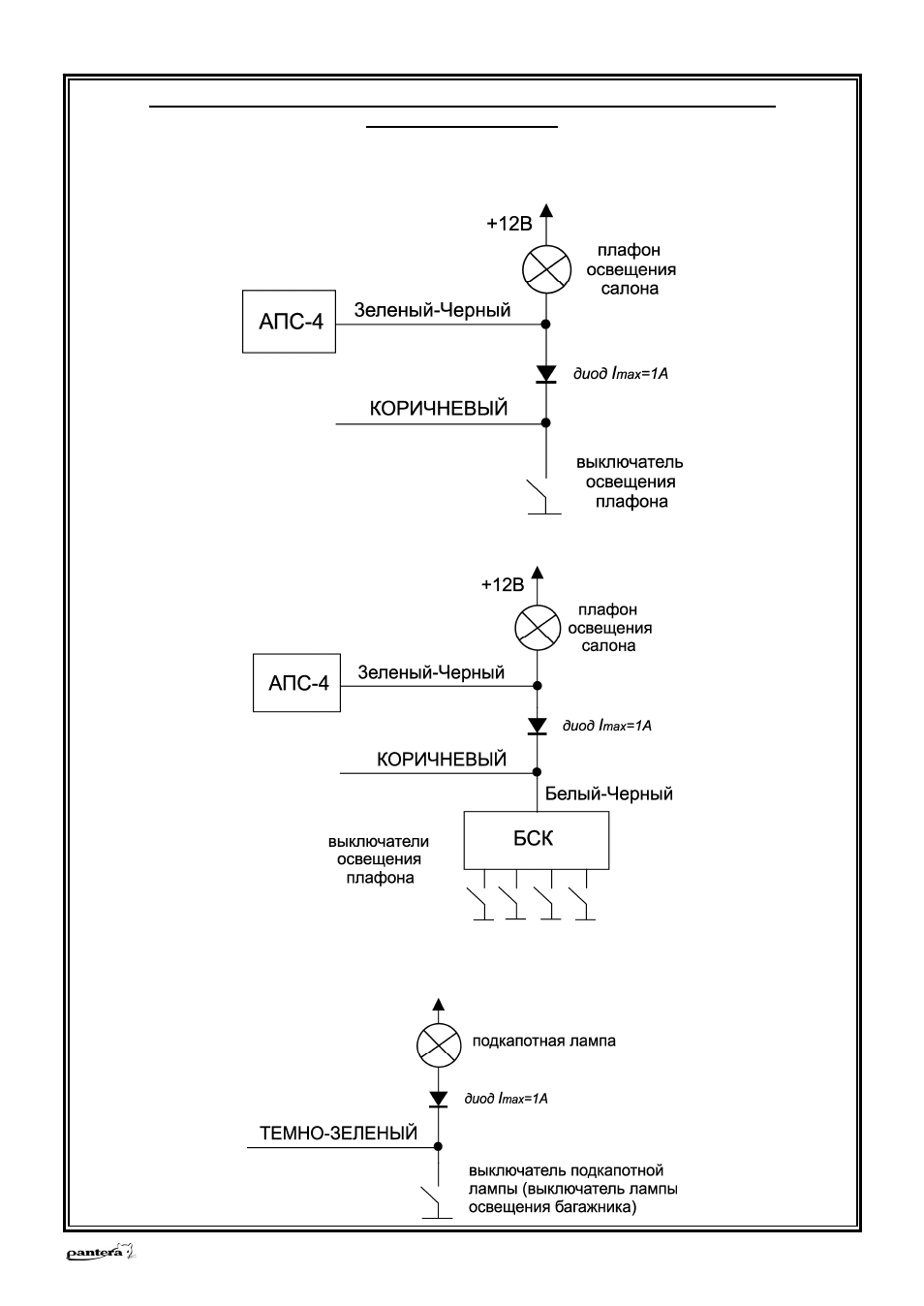

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный триггер
двери”) к проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4
или АПС-6:
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный триггер
двери”) к проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
3. Рекомендуемая схема подключения ТЁМНО-ЗЕЛЁНОГО провода системы (“отрицательный триггер
капота/багажника”) к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе ос-
вещения багажника автомобилей ВАЗ семейства 2115:
