QX-240/250/270/290 "Инструкция по установке" © Saturn Marketing Ltd. 19
- для того, чтобы работа дополнительных устройств, управляемых дополнительным каналом, не
вызывала срабатывания системы, система автоматически отключит вход датчика удара, вход допол-
нительного датчика и вход зажигания на все время, пока выход дополнительного канала 2 активизи-
рован, плюс еще дополнительно на 3 секунды.
Подсоединение для моделей QX-240/270: Подсоедините СИНИЙ провод к контакту № 85 дополни-
тельного 30А реле, подсоедините контакт № 86 реле к +12В. Подсоедините остальные контакты реле в
соответствии с выбранной функцией канала 2 системы.
Подсоединение для моделей QX-250/290: Вы можете подсоединять СИНИЙ провод непосредственно к
сильноточным цепям, к устройствам дистанционного запуска двигателя и к иным дополнительным уст-
ройствам. Выбор полярности выхода дополнительного канала системы определяется подсоединением
СИНЕГО/ЖЁЛТОГО провода системы к «+12В» через предохранитель для выхода канала 2 положи-
тельной полярности или к “массе” для выхода канала 2 отрицательной полярности.
3) Вы можете также использовать выход дополнительного канала 2 системы (СИНИЙ провод) для того,
чтобы система подавала питание на замок зажигания в течение определенного времени. В этом
случае Вы сможете ставить систему в режим охраны с заведенным двигателем, не ос-
тавляя ключи в замке зажигания (если включена программируемая функция № 12):
a) Перед выключением зажигания активизируйте выход дополнительного канала 2 системы нажатием
и удерживанием кнопки передатчика в течение 2 секунд. Система начнет подавать напряжение
на замок зажигания в обход ключа зажигания.
b) Выньте ключи из замка зажигания (двигатель будет продолжать работать под управлением системы),
выйдите из автомобиля, убедитесь, что все двери, капот и багажник закрыты и поставьте систему в
режим охраны автомобиля с работающим двигателем, нажав кнопку передатчика на 2 секунды.
c) После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После
этого отключите дополнительный канал 2 системы нажатием и удерживанием кнопки передат-
чика в течение 2 секунд. Двигатель будет продолжать работать.
Подсоединение для моделей QX-240/270.
Для реализации данной функции (рекомендуется использовать дополнительное реле 40А т.к. в цепи за-
жигания может быть достаточно большой ток):
a) ОРАНЖЕВЫЙ или СЕРЫЙ провод системы (с помощью дополнительного реле) ДОЛЖЕН использо-
ваться для блокировки цепи зажигания.
Запрограммируйте тип выхода канала 2 системы как “постоянный” (функция № 14);
b) Подсоедините СИНИЙ провод системы к контакту № 86 дополнительного реле.

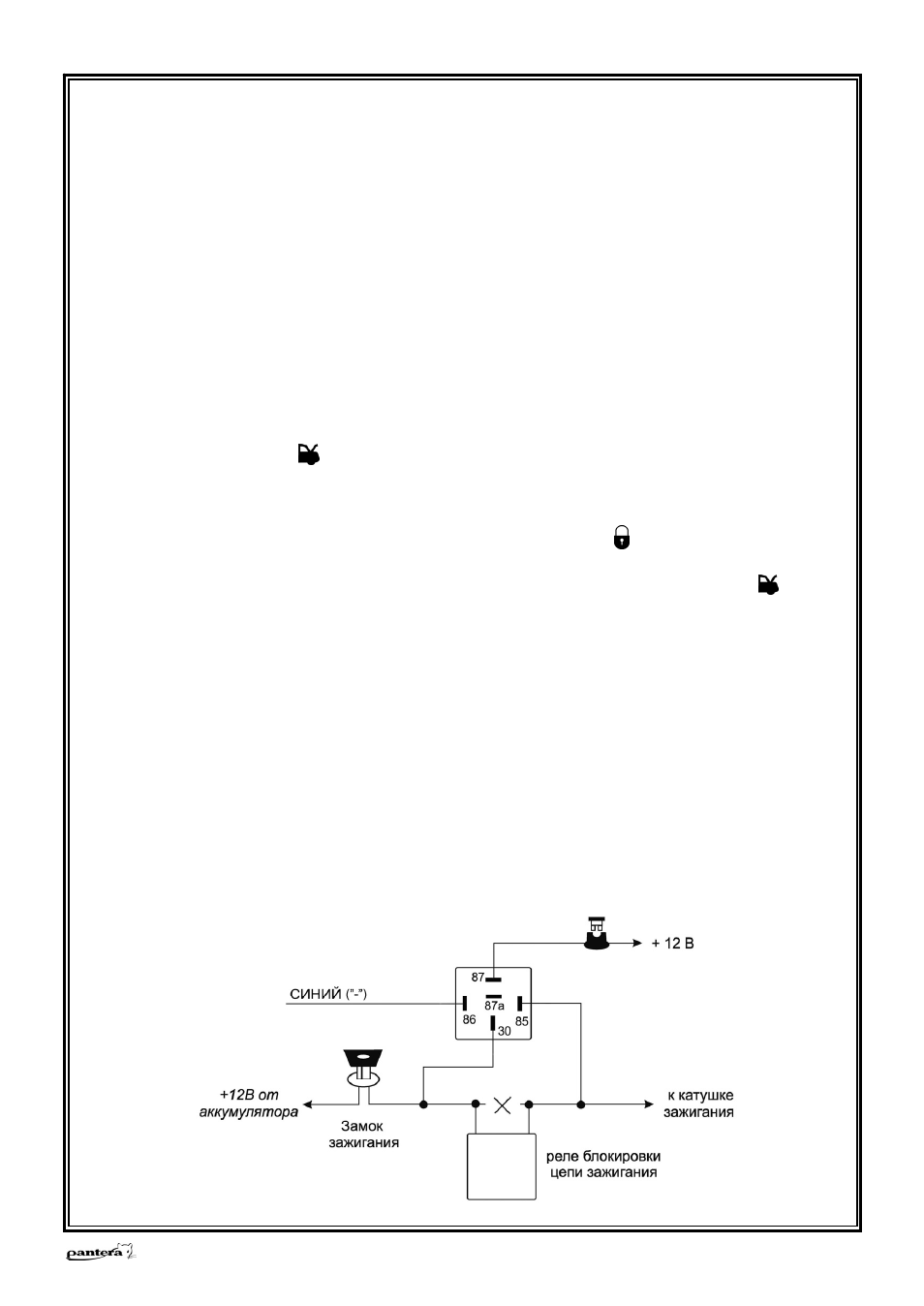

d) Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает на-
пряжение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и
присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт №
85 реле должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного
реле блокировки цепи зажигания (как показано на схеме ниже).
e) Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.
.
