QX-240/250/270/290 "Инструкция по установке" © Saturn Marketing Ltd. 21
Подсоединение: Для блокировки стартера подсоедините СИНИЙ провод системы к клемме № 86
дополнительного реле. Подсоедините клемму № 85 реле к проводу от замка зажигания, на который
поступает напряжение +12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и при-
сутствует напряжение 0В, когда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля,
и подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87А ре-
ле. Подсоедините другую часть провода к клемме № 30 реле.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения пи-
тание на реле блокировки будет подаваться только в момент попытки завести двигатель, таким обра-
зом, реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска дви-
гателя.

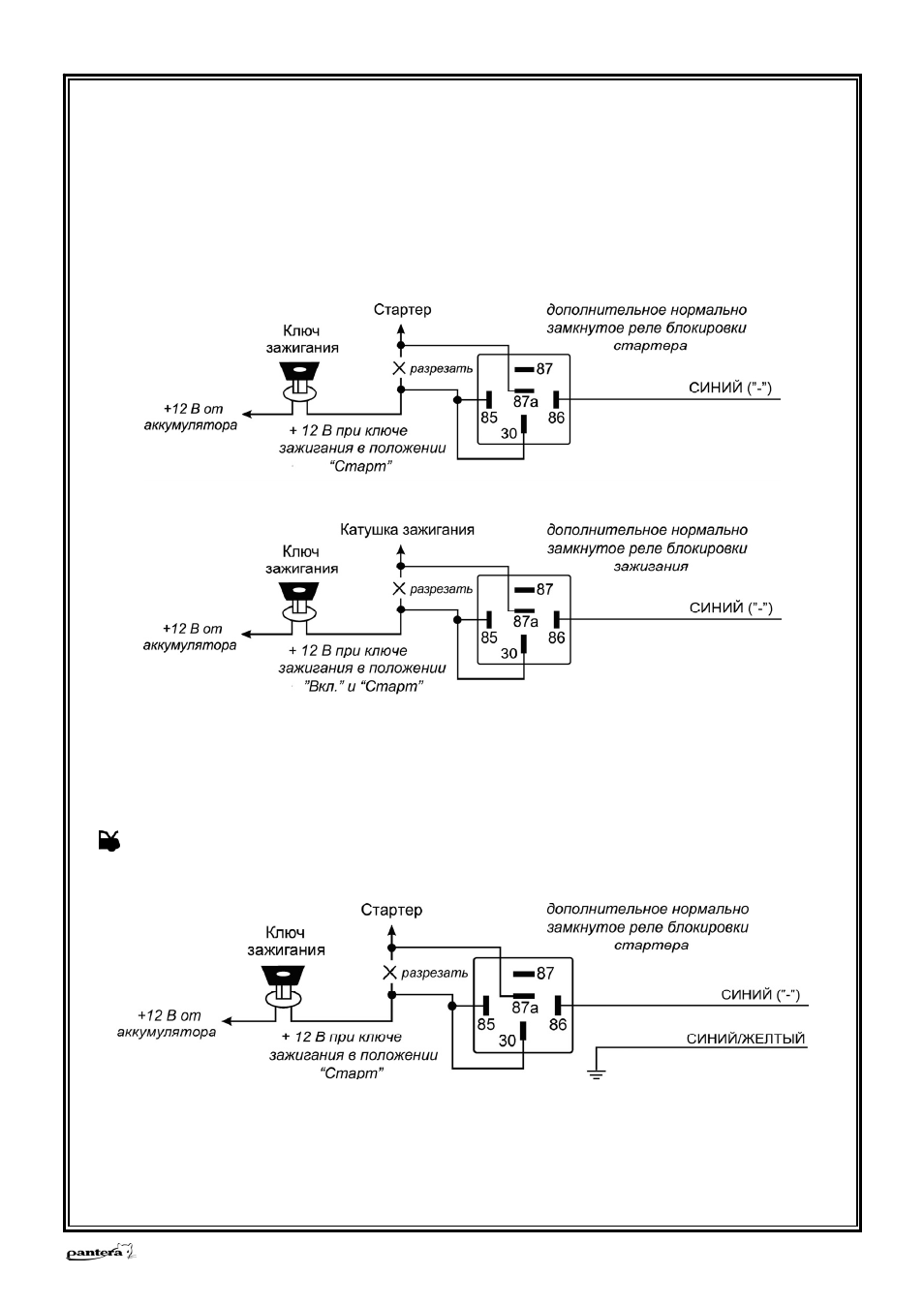

Схема подключения СИНЕГО провода для блокировки цепи зажигания автомобиля:
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СИНИЙ
провод для блокировки какой-либо иной цепи, кроме цепи стартера!
5.2) Аналогичная программируемая функция для моделей QX-250/290, СИНИЙ провод будет запрограм-
мирован как “отрицательный выход при включенном режиме охраны” (программируемая функ-
ция № 15). В этом случае провод уже более не будет управляться при нажатии и удерживании кнопки
передатчика 2 секунды; вместо этого этот провод будет автоматически замыкаться на “массу” при
включении зажигания при включенном режиме охраны и может использоваться для управления до-
полнительным нормально замкнутым реле блокировки стартера.
