QX-240/250/270/290 "Инструкция по установке" © Saturn Marketing Ltd. 14
3) Вы можете также использовать выход дополнительного канала 3 системы для ручного включения
режима “турбо” при установке системы на автомобиль с двигателем, оснащенным турбонаддувом
В этом случае:
♦ Припаркуйте автомобиль и, пока двигатель автомобиля все еще работает на холостом ходу, пере-
ведите рычаг переключения передач в положение “PARK” или в нейтральное положение, и поставьте
автомобиль на стояночный тормоз.
♦ Перед выключением зажигания активизируйте выход канала 3, одновременно нажав на 2 секунды
кнопки и
передатчика. Система будет подавать напряжение на замок зажигания в обход ключа
зажигания в течение 3 минут.
♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомоби-
ля, убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомо-
биля с работающим двигателем, нажав кнопку передатчика на 2 секунды.
♦ Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы в
течение 3-х минут, после чего будет автоматически остановлен и система перейдет в стандартный
режим охраны.
Для реализации данной функции:
a) Включите программируемую функцию № 12 (возможность постановки автомобиля на охрану с ра-
ботающим двигателем).
b) Запрограммируйте выход дополнительного канала 3 системы как “таймерный 3-х минутный” (функ-
ция № 16).

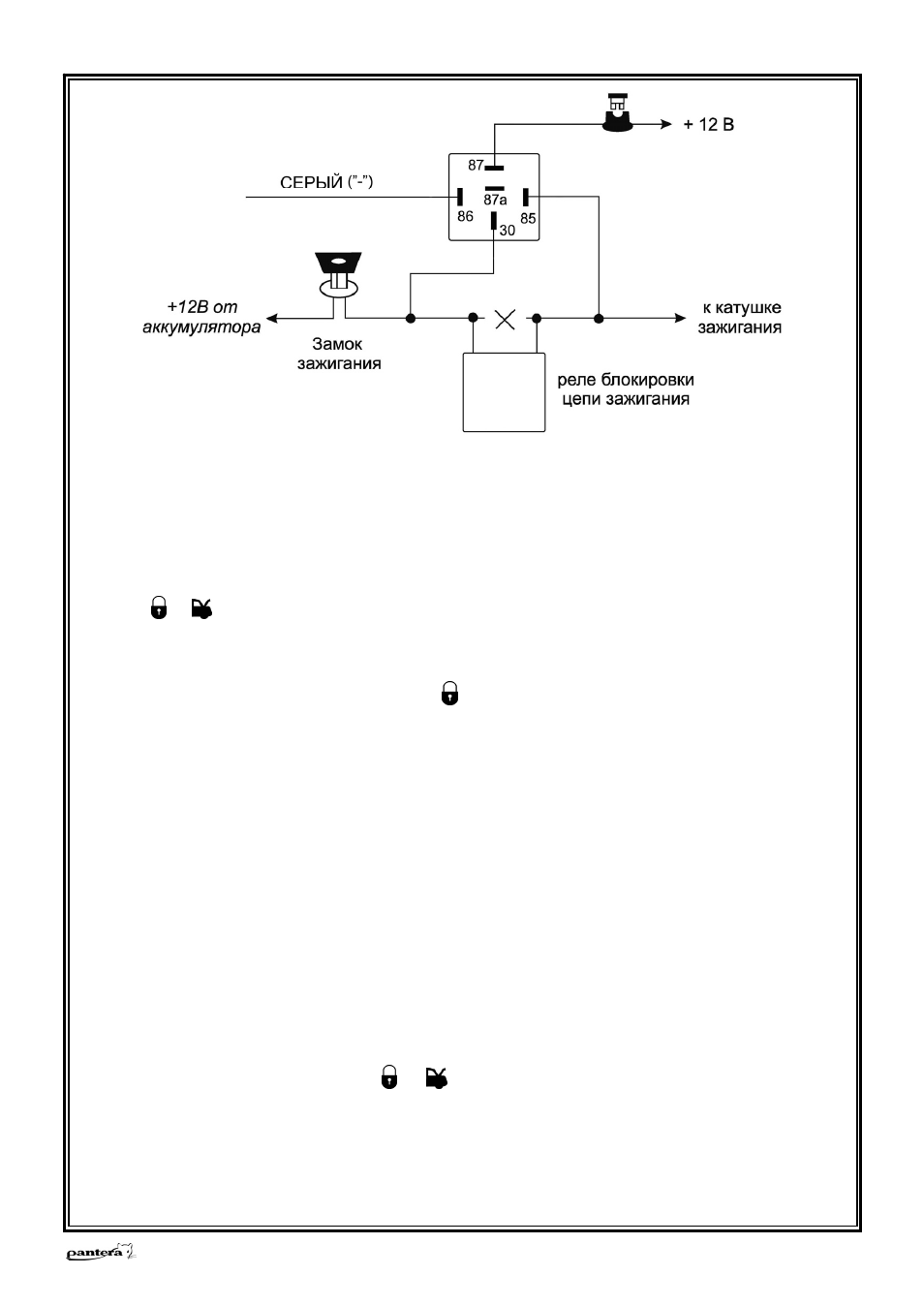

c) Подсоедините СЕРЫЙ провод системы к контакту № 86 дополнительного реле.
d) Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает
напряжение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и
присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт №
85 реле должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного
реле блокировки цепи зажигания. Подсоедините контакт № 87 реле к постоянному питанию +12В че-
рез предохранитель (См. выше).
4) СЕРЫЙ провод может быть также запрограммирован как “ отрицательный выход при включен-
ном режиме охраны” и в этом случае он уже более не будет замыкаться на “массу” при одновре-
менном нажатии на 2 секунды кнопок и передатчика. Вместо этого СЕРЫЙ провод будет за-
мыкаться на “массу” при включенной охране и может использоваться для управления дополнитель-
ным нормально замкнутым реле блокировки стартера. Это отрицательный транзисторный слаботоч-
ный выход (максимальный ток нагрузки 200 мА) и должен использоваться только для управления ка-
тушкой дополнительного реле.
Подсоединение: Подсоедините СЕРЫЙ провод системы к контакту № 86 дополнительного реле.
Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает напряжение
