QX-240/250/270/290 "Инструкция по установке"
© Saturn Marketing Ltd.
26
УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ

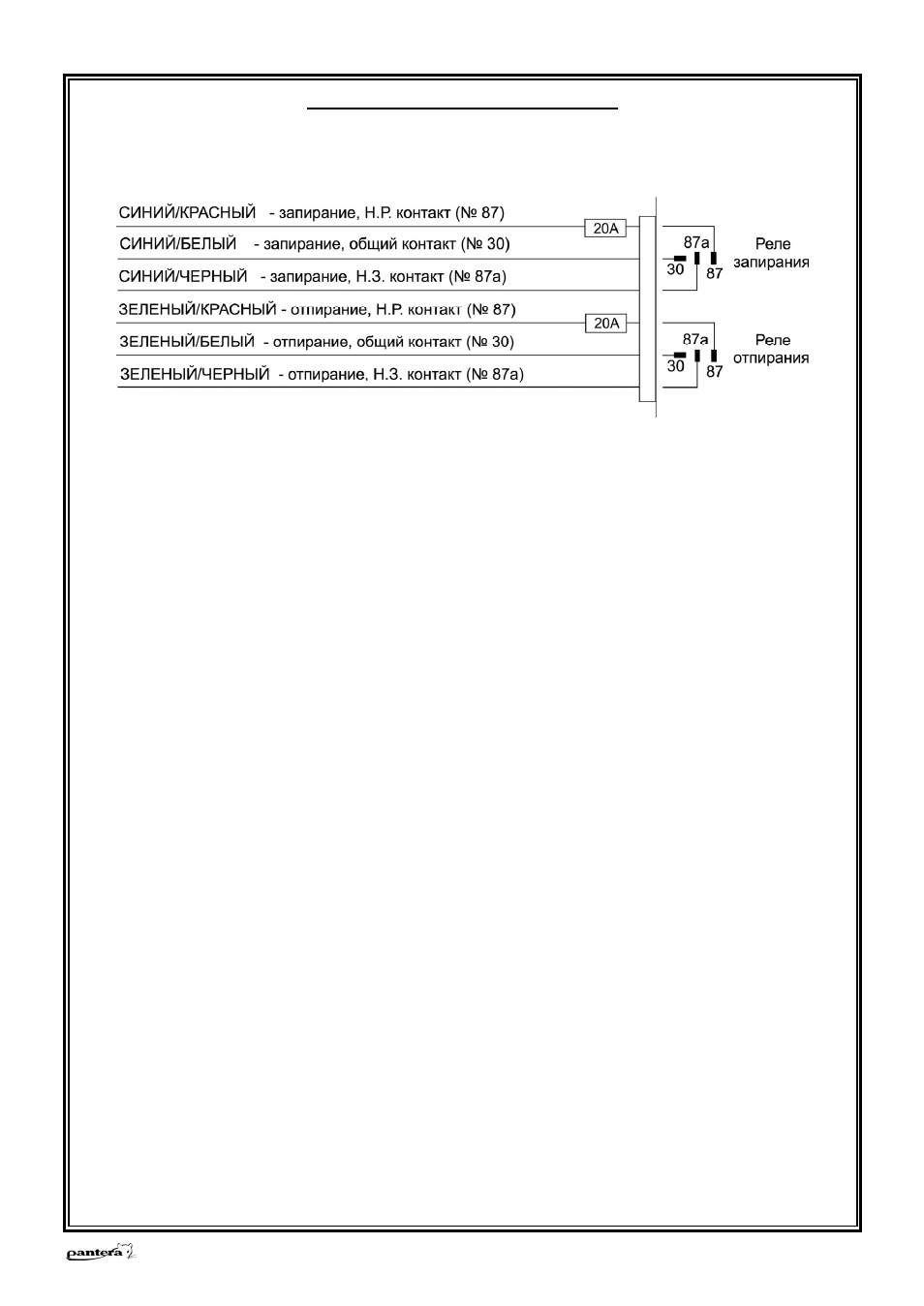

СИНИЙ/ЧЕРНЫЙ, СИНИЙ/БЕЛЫЙ, СИНИЙ/КРАСНЫЙ, ЗЕЛЁНЫЙ/ЧЕРНЫЙ, ЗЕЛЁНЫЙ/БЕЛЫЙ и ЗЕЛЁ-
НЫЙ/КРАСНЫЙ провода системы предназначены для подсоединения встроенных реле управления зам-
ками дверей. Функция каждого из этих проводов показана ниже.
Перед подключением системы к установленным электроприводам замков дверей необходимо опреде-
лить тип штатной системы центрального замка. Для этого – выньте выключатель дверного замка из па-
нели двери водителя и протестируйте провода, идущие от выключателя.
1. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОТРИЦАТЕЛЬ-
НОЙ ПОЛЯРНОСТИ (см. схему 1)
Если от выключателя идет 3 провода, один из которых постоянно замкнут на “массу” (независимо от поло-
жения выключателя), а из двух других проводов один будет замыкаться на “массу” при переводе выключа-
теля в положение “Lock” (“Закрыто”), а другой будет замыкаться на массу при переводе выключателя в по-
ложение “Unlock” (“Открыто”) – Вы имеете дело с 3-проводной цепью отрицательной полярности.
♦ В автомобилях такого типа СИНИЙ/ЧЕРНЫЙ и ЗЕЛЁНЫЙ/ЧЕРНЫЙ провода системы НЕ используются.
♦ ЗЕЛЁНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы должны быть подсоединены к “массе”.
♦ Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.
♦ Подсоедините ЗЕЛЁНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.
2. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ПОЛОЖИТЕЛЬ-
НОЙ ПОЛЯРНОСТИ (см. схему 2):
Если от выключателя идет 3 провода, один из которых постоянно замкнут на +12В (независимо от поло-
жения выключателя), а из двух других проводов один будет замыкаться на +12В при переводе выключа-
теля в положение “Lock” (“Закрыто”), а другой будет замыкаться на +12В при переводе выключателя в
положение “Unlock” (“Открыто”) – Вы имеете дело с 3-проводной цепью положительной полярности.
♦ В автомобилях такого типа СИНИЙ/ЧЕРНЫЙ и ЗЕЛЁНЫЙ/ЧЕРНЫЙ провода системы НЕ используются.
♦ Подсоедините ЗЕЛЁНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы к +12В постоянного тока.
♦ Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.
♦ Подсоедините ЗЕЛЁНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.
3. 5 (4)-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОБРАТНОЙ
(ПЕРЕМЕННОЙ) ПОЛЯРНОСТИ (см. схему 3):
Если от выключателя идет 5 проводов (или иногда 4) – в данном автомобиле установлена штатная сис-
тема центрального замка с переменной полярностью управляющего импульса. В таких системах нет
штатных реле или собственно модуля центрального замка т.к. +12В подается непосредственно от вы-
ключателя на электроприводы замков и, к тому же, обеспечивается обратный выход на массу.
Один из 5 проводов, идущих от выключателя, будет постоянно замкнут на +12В, независимо от положе-
ния выключателя. Два провода (или один) будут постоянно замкнуты на массу, независимо от положе-
ния выключателя. Из двух оставшихся проводов – один будет замыкаться на +12В при переводе выклю-
чателя в положение “Lock” (“Закрыто”), а другой будет замыкаться на +12В при переводе выключателя в
положение “Unlock” (“Открыто”).
В автомобилях данного типа необходимо перерезать штатные провода, идущие от главного выключате-
ля замков дверей (“Master”), находящегося в водительской двери, к выключателям замков других две-
рей, а затем к электроприводам замков.
