QX-240/250/270/290 "Инструкция по установке"
© Saturn Marketing Ltd.
12

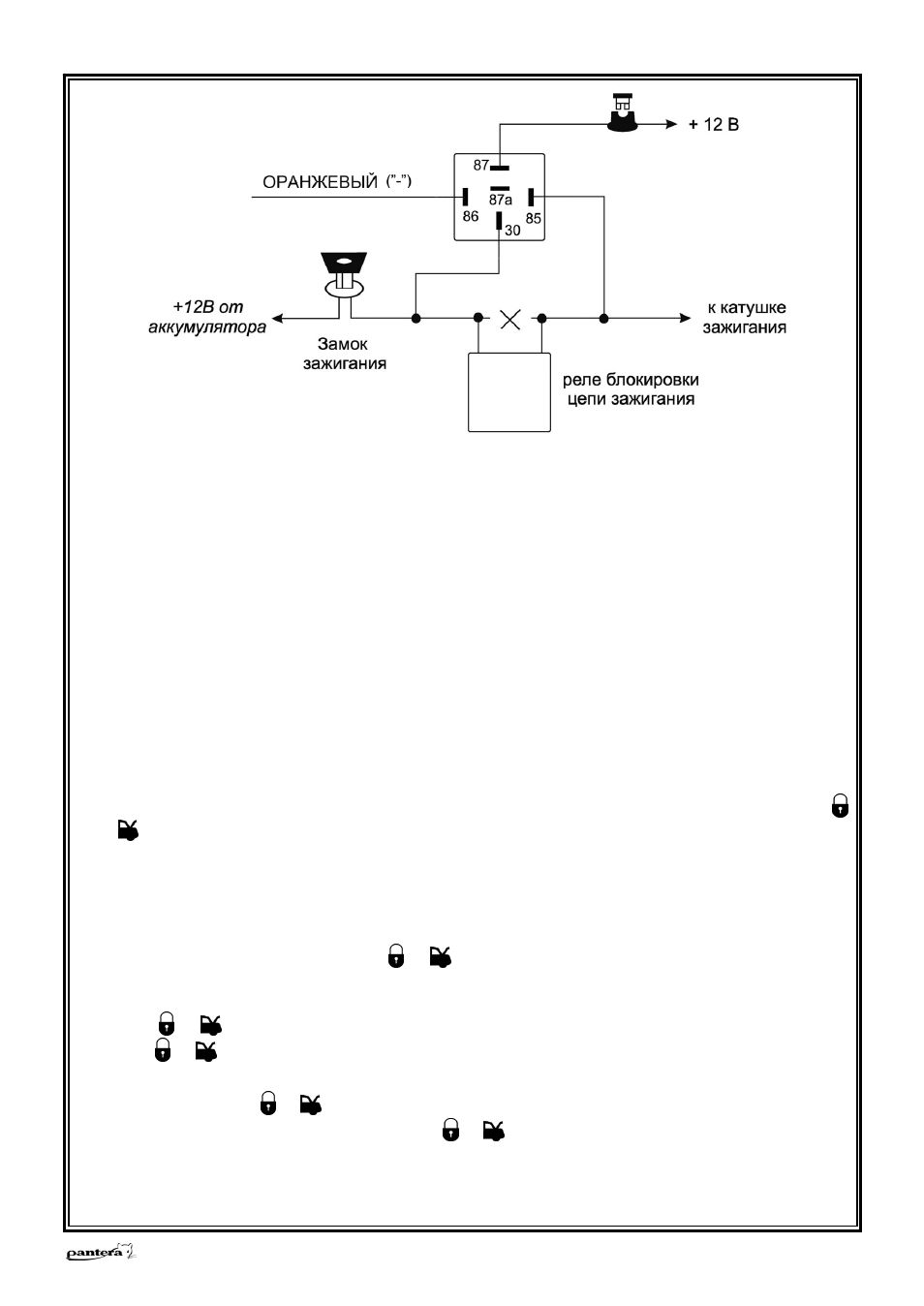

КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 5A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА
Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель 5A к
КРАСНОМУ проводу системы.
СЕРЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА / КАНАЛ 3 (ВЫХОД ДЛЯ БЛОКИРОВКИ СТАР-
ТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ / ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИ-
САЛОННЫМ ОСВЕЩЕНИЕМ / ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ / ВЫХОД ДЛЯ ОТ-
ПИРАНИЯ ВСЕХ ДВЕРЕЙ) (требуется установка дополнительного реле)
В зависимости от состояния программируемой функции № 17 СЕРЫЙ провод системы может использо-
ваться как:
♦ отрицательный выход канала 3 (заводская установка функции № 17)
♦ отрицательный выход для блокировки стартера нормально замкнутым реле
♦ отрицательный выход для управления внутрисалонным освещением автомобиля
♦ отрицательный выход для закрывания окон автомобиля при постановке системы на охрану
♦ отрицательный выход для отпирания всех дверей
1) Если СЕРЫЙ провод запрограммирован как “отрицательный выход канала 3 системы” он будет
замыкаться на “массу” на 1 секунду при одновременном нажатии и удерживании 2 секунды кнопок
и
передатчика и должен использоваться для дистанционного управления дополнительными уст-
ройствами. Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200
мА) и должен использоваться только для управления катушкой дополнительного реле.
Режим работы выхода канала 3 может быть запрограммирован при установке системы (программи-
руемая функция № 16) как:
♦ Отрицательный “импульсный” сигнал (заводская установка функции № 16), активизируемый на 1,5
секунды или на все время, пока кнопки и
передатчика удерживается в нажатом положении, но
не более 30 секунд;
♦ Отрицательный “постоянный” сигнал, активизируемый при одновременном нажатии на 2 секунды
кнопок и
передатчика и работающий до следующего одновременного нажатия на 2 секунды
кнопок и
передатчика.
♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при одновременном нажатии
на 2 секунды кнопок и
передатчика и работающий в течение 30 секунд, либо до следующего
одновременного нажатия на 2 секунды кнопок и
передатчика.
