QX-240/250/270/290 "Инструкция по установке"
© Saturn Marketing Ltd.
20
Подсоединение для моделей QX-250/290.
Для реализации данной функции:
a) ОРАНЖЕВЫЙ или СЕРЫЙ провод системы (с помощью дополнительного реле) ДОЛЖЕН использо-
ваться для блокировки цепи зажигания.
b) Запрограммируйте тип выхода дополнительного канала 2 системы как “постоянный” (функция № 14);
c) Подсоедините СИНИЙ/ЖЁЛТЫЙ провод к “массе”
d) Подсоедините СИНИЙ провод системы к контакту № 86 дополнительного реле.
e) Подсоедините контакт № 85 и № 30 реле к проводу от замка зажигания, на который поступает на-
пряжение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и
присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт №
85 реле должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного

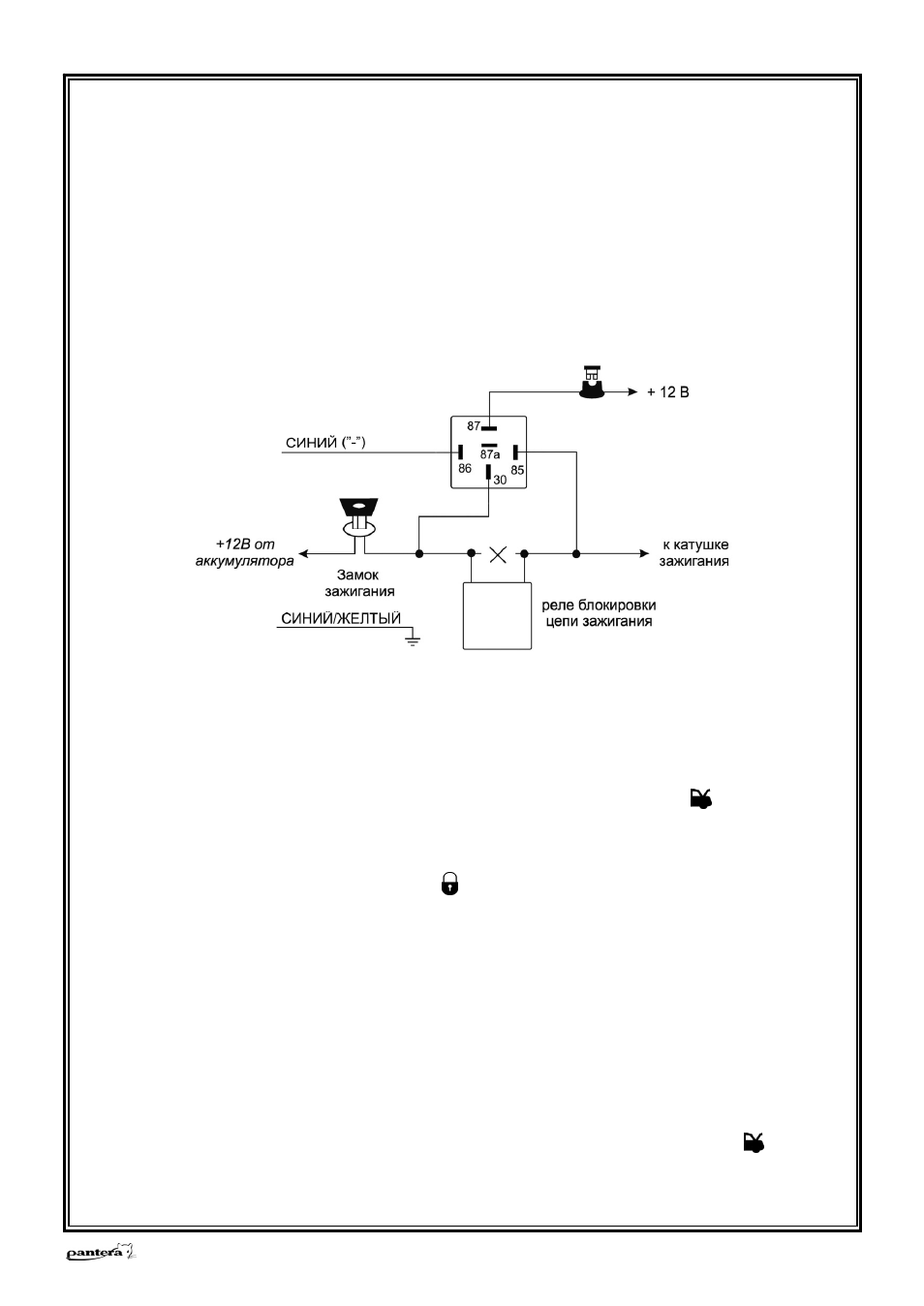

реле блокировки цепи зажигания (как показано на схеме ниже).
f) Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.
4) Вы можете также использовать выход дополнительного канала 2 системы для ручного включения
режима “турбо” при установке системы на автомобиль с двигателем, оснащенным турбонаддувом.
В этом случае:
♦ Припаркуйте автомобиль и, пока двигатель автомобиля все еще работает на холостом ходу, пере-
ведите рычаг переключения передач в положение “PARK” или в нейтральное положение, и поставьте
автомобиль на стояночный тормоз.
♦ Перед выключением зажигания активизируйте выход канала 2, нажав кнопку
передатчика на 2
секунды. Система будет подавать напряжение на замок зажигания в обход ключа зажигания.
♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомоби-
ля, убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомо-
биля с работающим двигателем, нажав кнопку передатчика на 2 секунды.
♦ Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы в
течение 3-х минут, после чего будет автоматически остановлен и система перейдет в стандартный
режим охраны.
Подсоединение. Для реализации данной функции:
Включите программируемую функцию №12 (возможность постановки автомобиля на охрану с рабо-
тающим двигателем).
a) Запрограммируйте выход канала 2 системы, как “таймерный 3-х минутный” (функция №14).
b) См. описание и схему подключения в предыдущем пункте.
5.1) Для моделей QX-240/270 СИНИЙ провод может быть также запрограммирован как “отрицательный
выход при включенном режиме охраны” (программируемая функция № 15) и тогда СИНИЙ провод
уже более не будет замыкаться на “массу” при нажатии и удерживании 2 секунды кнопки
передатчи-
ка. Вместо этого СИНИЙ провод будет замыкаться на “массу” при включении режима охраны и может
использоваться для управления дополнительным нормально замкнутым реле блокировки стартера или
зажигания. Ниже описан вариант подключения для дополнительной блокировки стартера.
