QX-240/250/270/290 "Инструкция по установке" © Saturn Marketing Ltd. 15
+12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение
0В, когда ключ зажигания находится в любом ином положении.

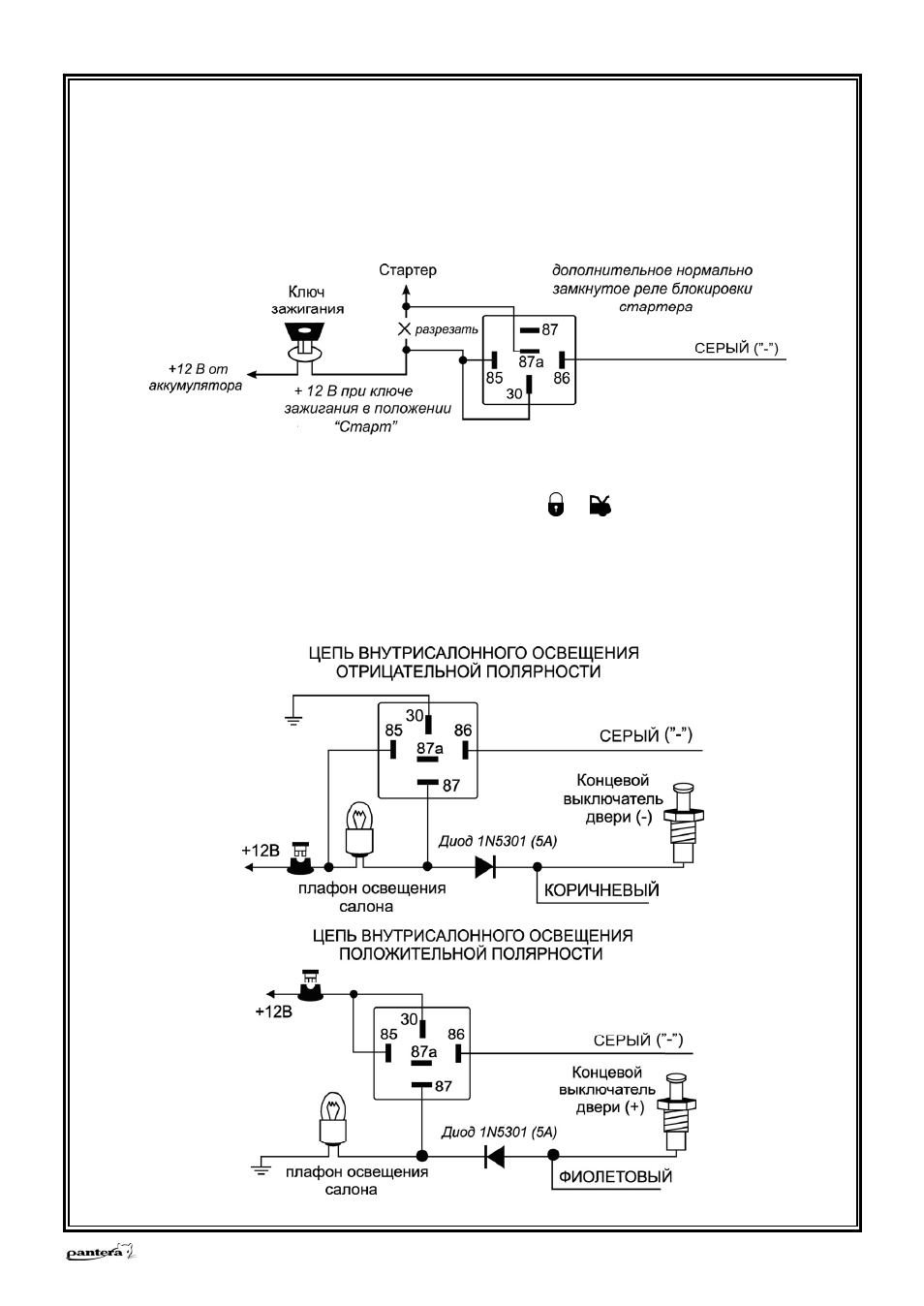

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля,
и подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 ре-
ле. Подсоедините другую часть провода к контакту № 87A реле.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения пи-
тание на реле блокировки будет подаваться только в момент попытки завести двигатель, таким обра-
зом, реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска дви-
гателя.
5) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход для управления
внутрисалонным освещением автомобиля” и в этом случае он уже более не будет замыкаться
на “массу” при одновременном нажатии и отпускании кнопок и передатчика. Вместо этого СЕ-
РЫЙ провод будет замыкаться на “массу” на 30 секунд (или до включения зажигания, если это про-
изойдёт ранее) после снятия системы с охраны и импульсно при срабатывании системы, обеспечивая
включения внутрисалонного освещения (при установке дополнительного реле).
Подсоединение: Подсоедините СЕРЫЙ провод к клемме № 86 дополнительного 30А реле и под-
соедините клемму № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле
в соответствии с полярностью цепи внутрисалонного освещения автомобиля.
