ВНИМАНИЕ: Обязательно используйте диод для изолирования цепи управления внутрисалонным ос-
вещением от цепи триггера двери. В противном случае не сможет правильно работать функция пассив-
ной постановки на охрану и функция автоматической повторной постановки системы в режим охраны.

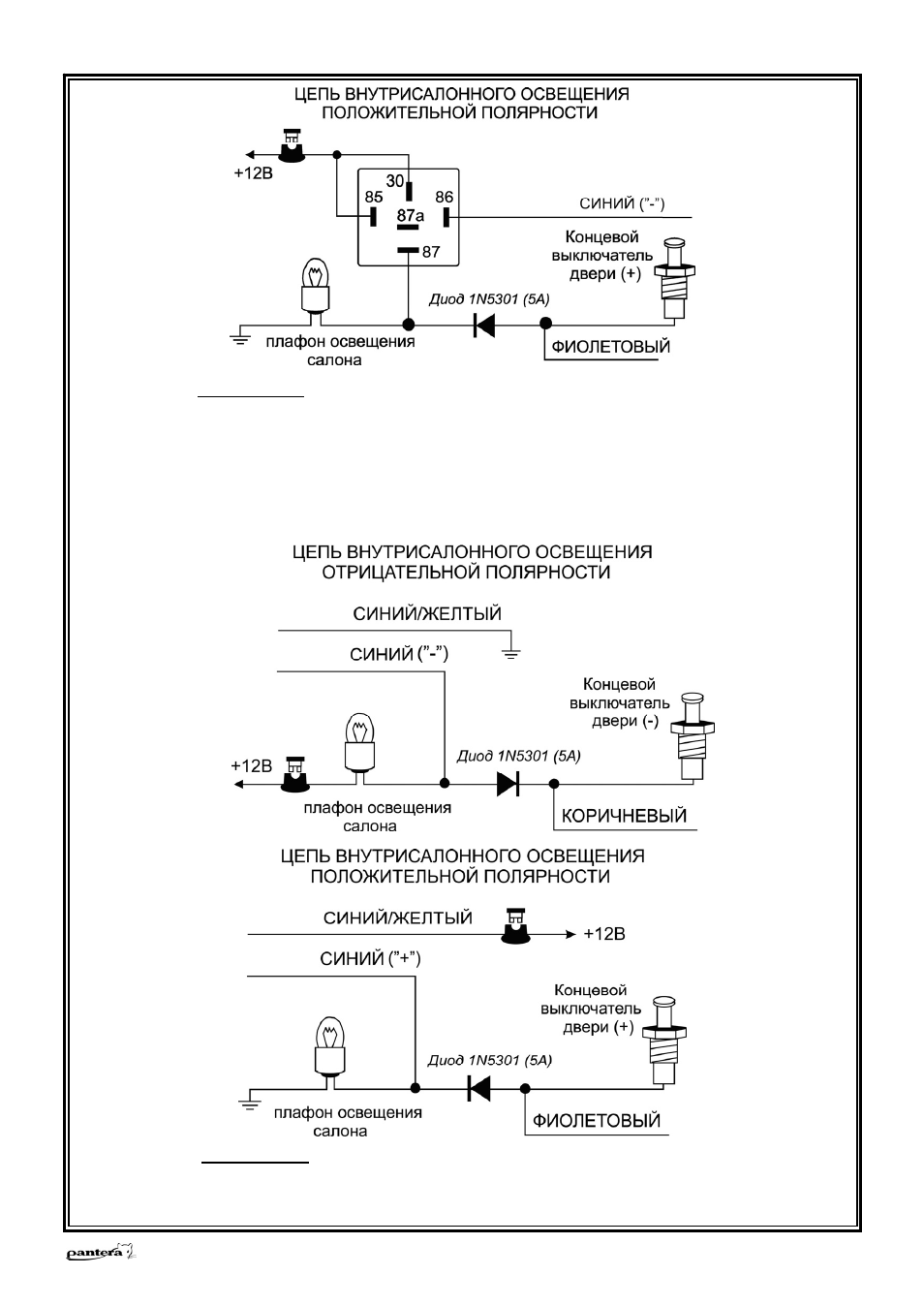

Подсоединение для моделей QX-250/290.
a) Подсоедините СИНИЙ провод к плафону внутрисалонного освещения.
b) Подсоедините СИНИЙ/ЖЁЛТЫЙ провод к «массе» или к «+12В» через предохранитель в зависи-
мости от полярности сигнала управления цепи внутрисалонного освещения.
ВНИМАНИЕ: Обязательно используйте диод для изолирования цепи управления внутриса-
лонным освещением от цепи триггера двери. В противном случае не сможет правильно
работать функция пассивной постановки на охрану и функция автоматической повторной
постановки системы в режим охраны.
