QX-240/250/270/290 "Инструкция по установке"
© Saturn Marketing Ltd.
18

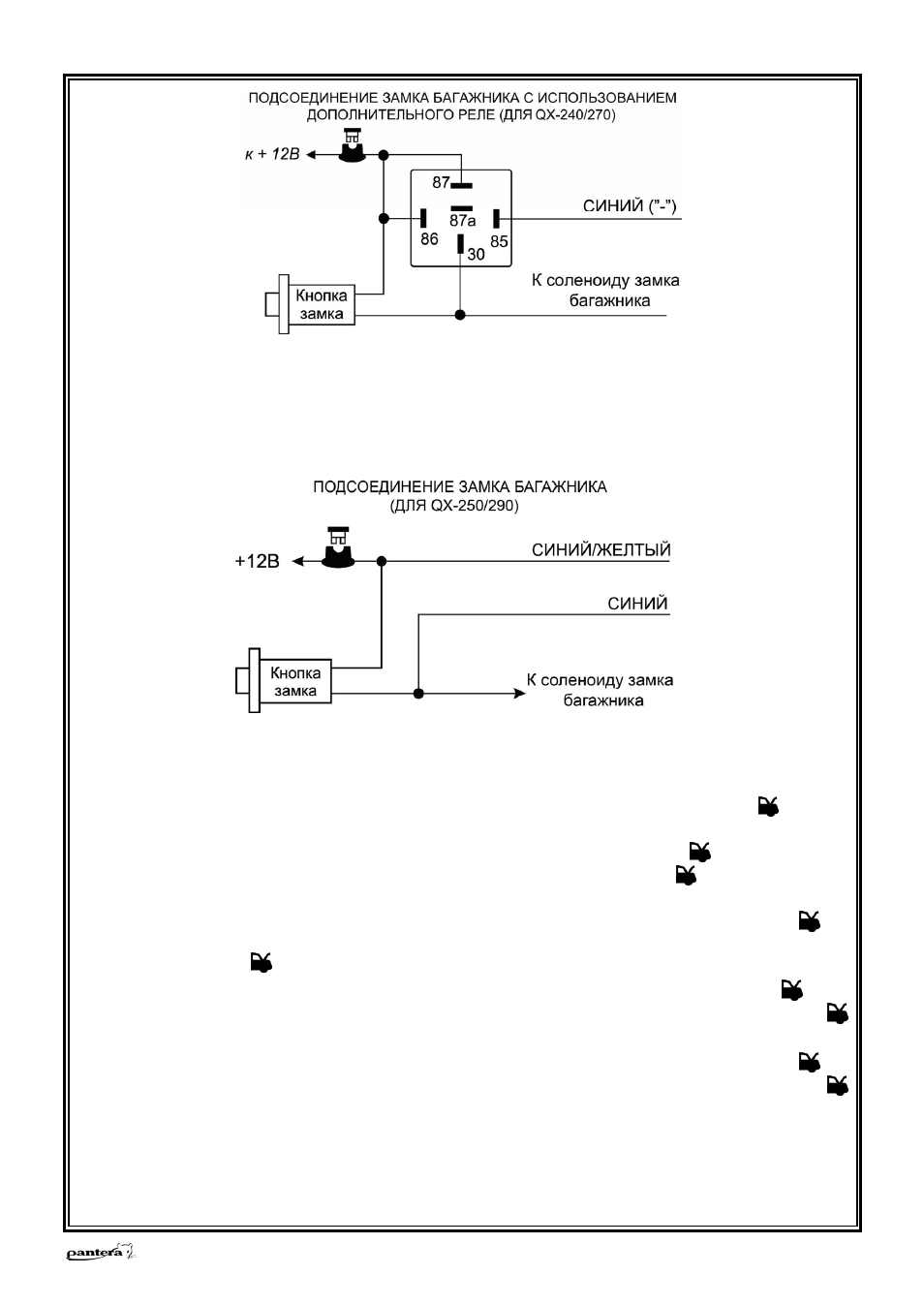

Подсоединение: Подсоедините СИНИЙ провод к контакту № 85 дополнительного 30А реле, подсоеди-
ните контакт № 86 реле к +12В. Подсоедините остальные контакты реле как показано на схеме или в со-
ответствии с выбранной функцией канала 2 системы.
ВНИМАНИЕ: Подсоединение СИНЕГО провода непосредственно к сильноточным цепям замка багажни-
ка или к некоторым устройствам дистанционного запуска двигателя приведет к повреждению основного
блока системы (для QX-240/270).
2) Выход дополнительного канала 2 системы (СИНИЙ провод) может также использоваться для управле-
ния различными иными дополнительными устройствами. Тип выхода дополнительного канала 2 в этом
случае может быть запрограммирован при установке системы (программируемая функция № 14) как:
♦ “импульсный” сигнал, активизируемый на 1,5 секунды или на все время, пока кнопка
передат-
чика удерживается в нажатом положении, но не более 30 секунд;
♦ “постоянный” сигнал, активизируемый при нажатии и удерживании кнопки
передатчика в те-
чение 2 секунд и работающий до следующего нажатия и удерживания кнопки
передатчика в тече-
ние 2 секунд;
♦ “таймерный 30-секундный” сигнал, активизируемый при нажатии и удерживании кнопки
пе-
редатчика в течение 2 секунд и работающий в течение 30 секунд, либо до следующего нажатия и
удерживания кнопки
передатчика в течение 2 секунд;
♦ “таймерный 1-минутный” сигнал, активизируемый при нажатии на 2 секунды кнопки
пере-
датчика и работающий в течение 1 минуты, либо до следующего нажатия и удерживания кнопки
передатчика на 2 секунды;
♦ “таймерный 3-x минутный ” сигнал, активизируемый при нажатии на 2 секунды кнопки
пе-
редатчика и работающий в течение 3 минут, либо до следующего нажатия и удерживания кнопки
передатчика на 2 секунды.
В любом из описанных выше случаев:
- выход дополнительного канала 2 системы может быть активизирован в любое время (при включен-
ном или при выключенном режиме охраны, при включенном или при выключенном зажигании и т.д.);
