QX-240/250/270/290 "Инструкция по установке" © Saturn Marketing Ltd. 22

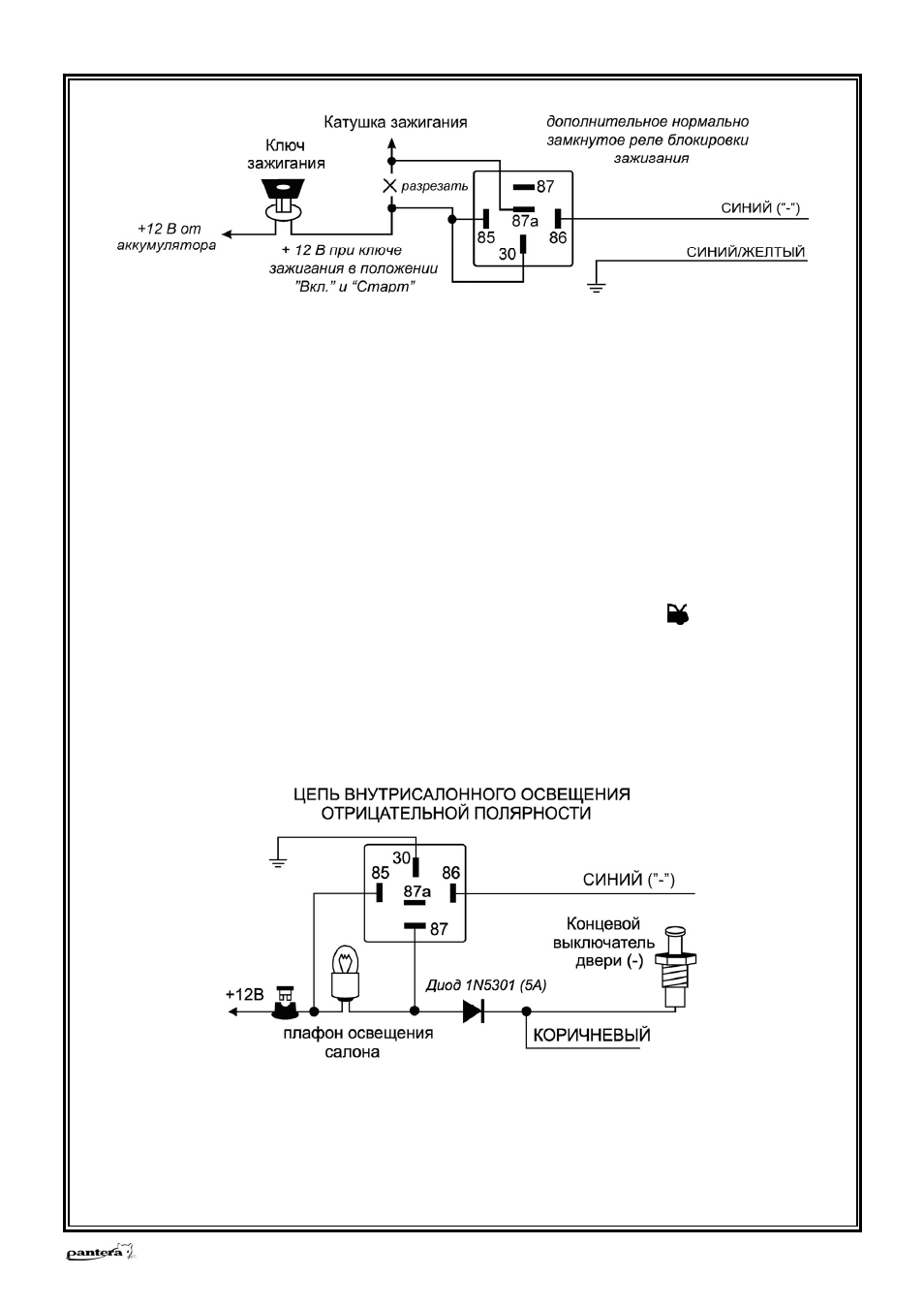

Схема подключения СИНЕГО провода для блокировки цепи зажигания автомобиля:
Подсоединение. Для реализации данной функции:
a) Запрограммируйте функцию № 15 для исполнения функции управления нормально замкнутым ре-
ле блокировки.
b) Подсоедините СИНИЙ провод системы к клемме № 86 дополнительного реле. Подсоедините клем-
му № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ
зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда ключ
зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомоби-
ля, и подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме №
87a реле. Подсоедините другую часть провода к клемме № 30 реле как показано на схеме.
c) Подсоедините СИНИЙ/ЖЁЛТЫЙ провод к «массе».
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СИНИЙ
провод для блокировки какой-либо иной цепи, кроме цепи стартера!
6) СИНИЙ провод может быть запрограммирован как “отрицательный выход для управления внут-
рисалонным освещением автомобиля” (программируемая функция №15). В этом случае СИНИЙ
провод уже более не будет управляться при нажатии и удерживании кнопки
передатчика 2 секун-
ды; вместо этого на этот провод будет автоматически подаваться постоянный сигнал в течение 30 се-
кунд (или до включения зажигания, если это произойдёт ранее) после снятия системы с охраны и им-
пульсно при срабатывании системы, обеспечивая включения внутрисалонного освещения.
Подсоединение для моделей QX-240/270.
Подсоедините СИНИЙ провод к контакту № 86 дополнительного 30А реле и подсоедините контакт №
85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в соответствии с по-
лярностью цепи внутрисалонного освещения автомобиля как показано на схемах.
