ОРАНЖЕВЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ
БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ / (-) ВЫХОД ПРИ АВТОМАТИЧЕСКОЙ
АКТИВАЦИИ РЕЖИМА «ТУРБО»
1) ОРАНЖЕВЫЙ провод служит для управления нормально замкнутым реле блокировки стартера. Это
отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА) и должен
использоваться только для управления катушкой реле блокировки стартера.
Подсоединение: Для блокировки цепи запуска стартера подсоедините ОРАНЖЕВЫЙ провод сис-
темы к контакту № 86 дополнительного реле. Подсоедините контакт № 85 реле к проводу от замка
зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в положении
“ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда ключ зажигания находится в любом ином
положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомоби-
ля, и подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30
реле. Подсоедините другую часть провода к контакту № 87A реле.
Примечание:
Обратите внимание на то, что при использовании такого варианта подсоедине-
ния питание на реле блокировки будет подаваться только в момент попытки завести двигатель, та-
ким образом, реле блокировки будет потреблять энергию аккумулятора только в момент попытки
запуска двигателя.

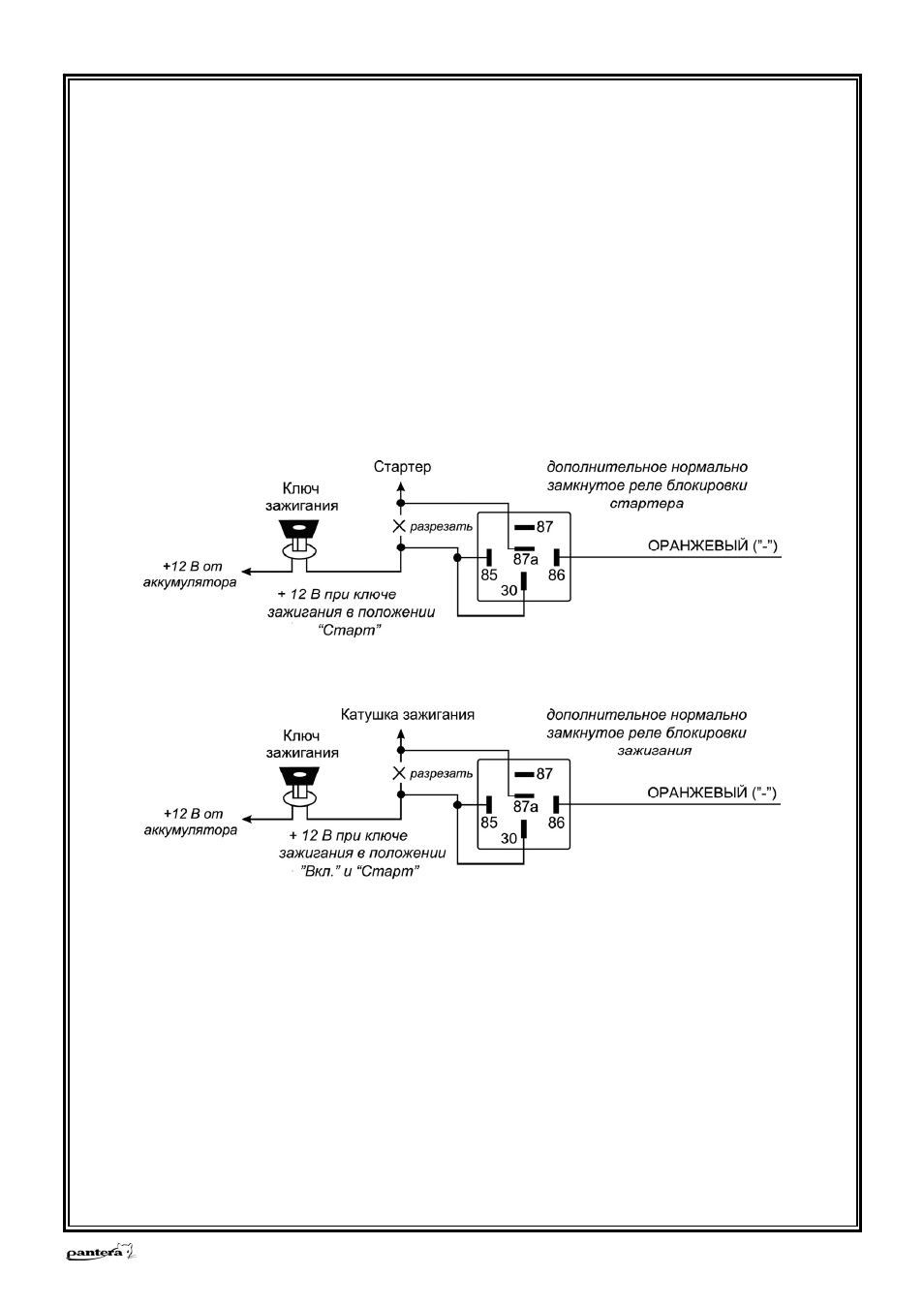

Схема подключения ОРАНЖЕВОГО провода для блокировки цепи зажигания автомобиля:
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ОРАН-
ЖЕВЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
2) Программируемая функция №18 позволяет реализовать функцию автоматического включения ре-
жима “турбо” при установке системы на автомобили с турбонаддувом.
Если включена данная опция (функция № 18), то выход ОРАНЖЕВОГО провода системы будет ав-
томатически запрограммирован как “таймерный 3 минуты” (программируемая функция № 13). Каж-
дый раз при замыкании ФИОЛЕТОВОГО провода системы на +12В при включенном зажигании
ОРАНЖЕВЫЙ провод системы автоматически замыкаться на “массу” на 3 минуты (см. выше).
Подсоединение: Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на кото-
рый поступает напряжение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗА-
ПУСК” (CRANK) и присутствует напряжение 0В, когда ключ зажигания находится в любом ином по-
ложении. Контакт № 85 реле должен быть подключен к данному проводу ПОСЛЕ места подсоеди-
нения дополнительного реле блокировки цепи зажигания. Подсоедините контакт № 87 реле к
постоянному питанию +12В через предохранитель, ОРАНЖЕВЫЙ провод к контакту № 86
дополнительного 30А реле.
