56
d

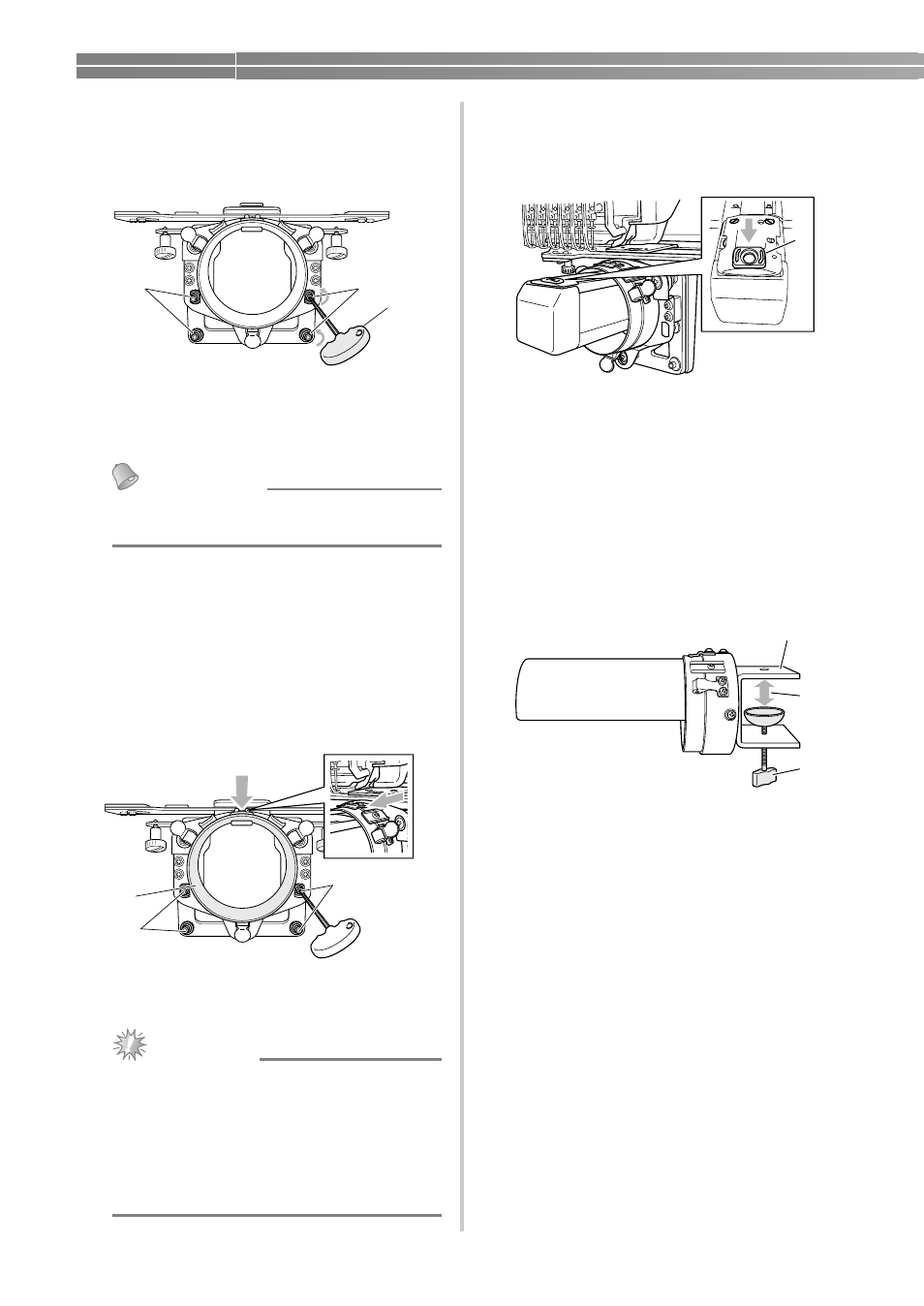

С помощью прилагаемого шестигранного
ключа (3 мм) ослабьте четыре шестигранных
винта рядом с кольцом, вывернув их на один
оборот по направлению стрелки.
1
Шестигранные винты
2
Прилагаемый шестигранный ключ (3 мм)
X
Когда шестигранные винты ослаблены,
можно опустить кольцо.
Напоминание
● Не вынимайте полностью шестигранные
винты.
e
Сначала шестигранной отверткой (3 мм)
равномерно затяните шестигранные винты с
противоположных сторон кольца, слегка
прижимая кольцо вниз, чтобы зазор между
кольцом и платформой был одинаковым
справа и слева. Затем затяните оставшиеся
два шестигранных винта.
Полностью затяните все 4 винта.
1
Кольцо
2
Шестигранные винты
Примечание
● Если винты затянуты не полностью,
возможно повреждение направляющей
цилиндрической рамы.
● Во избежание повреждения машины или
материала следите, чтобы
незакрепленная часть материала не
попала в зазор.
■ Установка проставки игольной пластины
Установите проставку игольной пластины
(входит в комплект поставки машины) на
игольную пластину.
1
Проставка игольной пластины
■ Подготовка монтажного устройства
цилиндрической рамы
Установите монтажное устройство
цилиндрической рамы на ровной устойчивой
поверхности, например на столе.
a
Ослабьте винт монтажного устройства и
увеличьте зазор монтажного кронштейна
так, чтобы он был больше толщины
монтажной поверхности.
1
Монтажный кронштейн
2
Установите нужную ширину.
3
Винт
• Монтажный кронштейн можно
устанавливать на поверхность толщиной
от 9 до 38 мм (от 11/32 до 1 1/2 дюймов).
