38

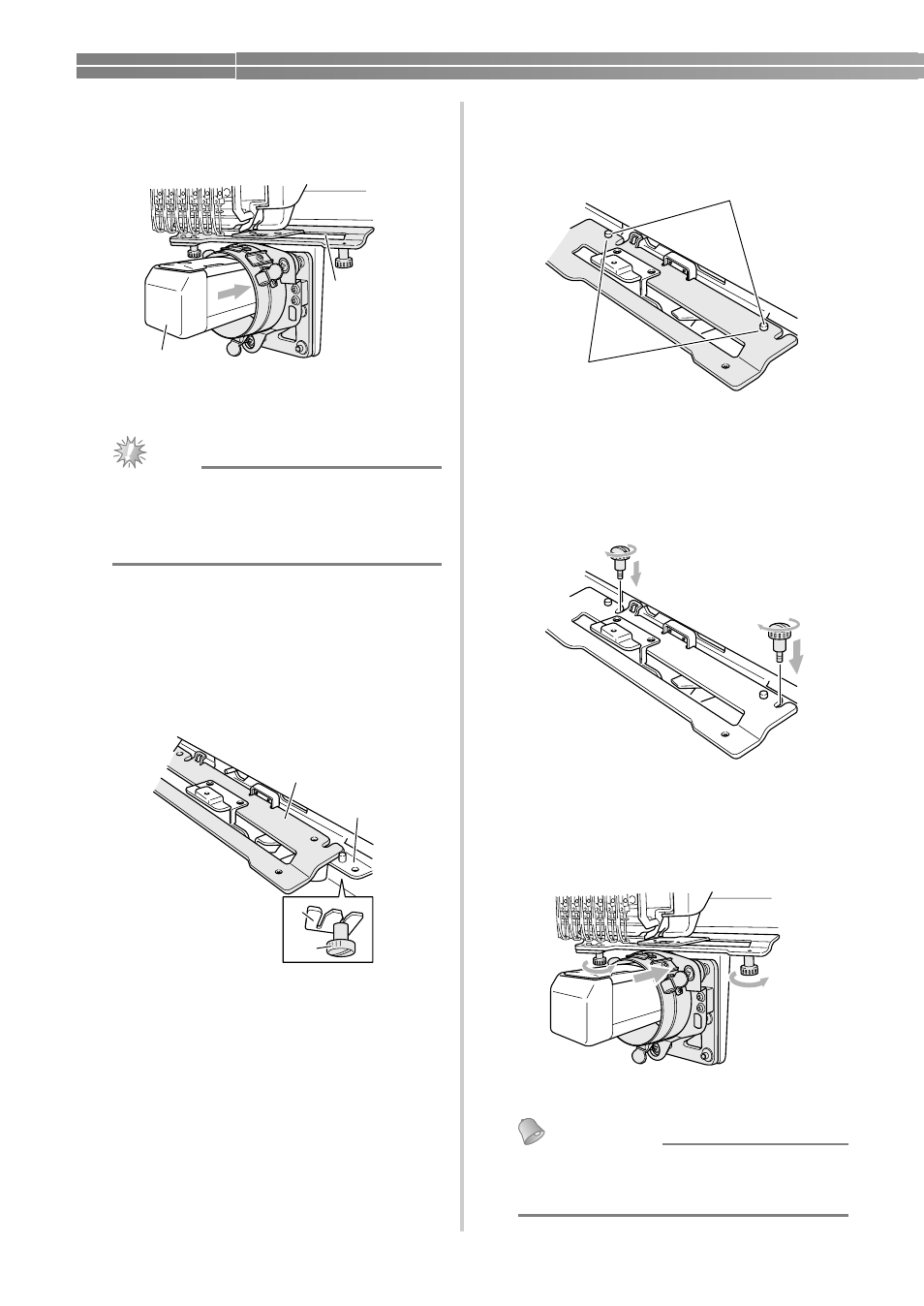

c
Far passare il piano della macchina
attraverso l'anello dell'elemento conduttore
del telaio cilindrico.
1
Piano della macchina
2
Apertura sulla piastra di montaggio
Nota
● Fare attenzione che l'elemento conduttore
del telaio cilindrico non tocchi alcuna parte
circostante, quale il piedino premistoffa o
l’apertura sulla piastra di montaggio.
d
Inserire le due viti a testa zigrinata alla base
dell'elemento conduttore del telaio
cilindrico nelle scanalature sul carrello,
quindi collocare la piastra di montaggio
dell'elemento conduttore del telaio
cilindrico sulla parte alta del carrello X.
1
Scanalatura nel carrello
2
Vite a testa zigrinata dell'elemento conduttore
del telaio cilindrico
3
Piastra di montaggio dell'elemento conduttore
del telaio cilindrico
4
Carrello X
e
Inserire i perni del carrello X nei fori della
piastra di montaggio dell’elemento
conduttore del telaio cilindrico.
1
Perni del carrello X
2
Fori nella piastra di montaggio dell'elemento
conduttore del telaio cilindrico
f
Stringere le due viti a testa zigrinata rimosse
al punto
b
.
g
Mentre si spinge verso l’interno l'elemento
conduttore del telaio cilindrico in modo da
inserirlo completamente, stringere le due viti
a testa zigrinata inferiori per bloccare
l'elemento conduttore del telaio cilindrico.
X
L'installazione dell'elemento conduttore del
telaio cilindrico è completa.
Promemoria
● Avvitare saldamente le viti a testa zigrinata
con l'ausilio del cacciavite a disco in
dotazione con la macchina da ricamo.
b
a
a
b
c
d
1
2
