40
d

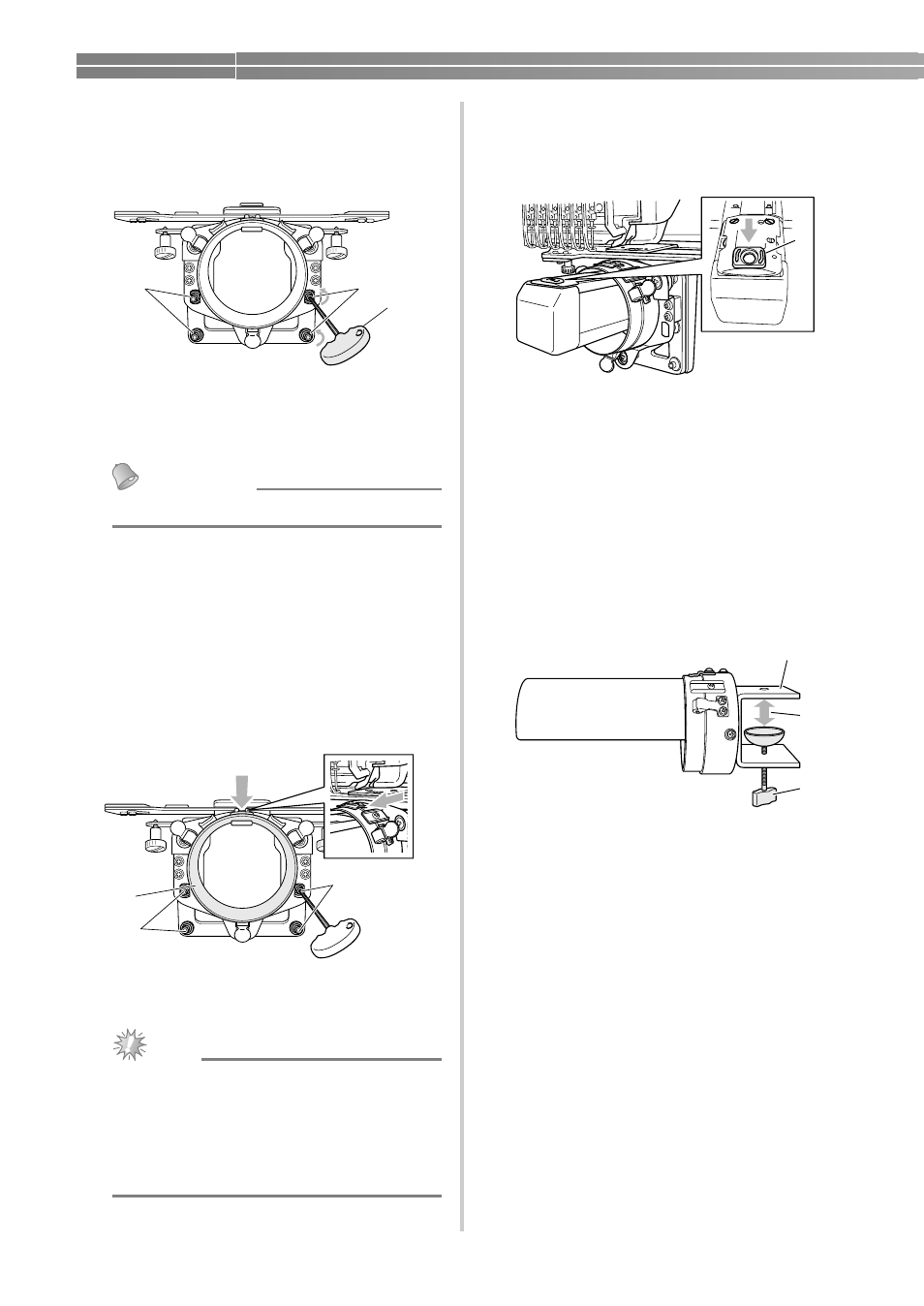

Utilizzando la chiave a testa esagonale in
dotazione (3 mm), girare le quattro viti
esagonali all’esterno dell’anello di un giro
nella direzione della freccia per allentarle.
1
Viti esagonali
2
Chiave a testa esagonale in dotazione (3 mm)
X
Quando le viti esagonali sono allentate, è
possibile abbassare l’anello.
Promemoria
● Non rimuovere le viti esagonali.
e
Esercitando una leggera pressione verso il
basso sull'anello, in modo che la distanza tra
l'anello e il piano della macchina sia uguale
sul lato sinistro e quello destro, servirsi del
cacciavite a testa esagonale (3 mm) per
stringere uniformemente le viti esagonali
opposte sul lato esterno dell’anello, quindi
stringere le altre due viti esagonali.
Stringere saldamente tutte e 4 le viti.
1
Anello
2
Viti esagonali
Nota
● Se le viti non sono strette saldamente,
l’elemento conduttore del telaio cilindrico
potrebbe danneggiarsi.
● Per evitare di arrecare danni alla macchina
o al tessuto, accertarsi che l'apertura non
consenta l'ingresso di materiale in eccesso.
■ Installazione del distanziatore della piastra
dell'ago
Applicare il distanziatore della piastra dell'ago (in
dotazione con la macchina) alla piastra dell'ago.
1
Distanziatore della piastra dell'ago
■ Preparazione della maschera di montaggio del
telaio cilindrico
Applicare la maschera di montaggio del telaio
cilindrico ad una superficie orizzontale stabile,
quale una scrivania.
a
Allentare la vite a testa zigrinata della
maschera di montaggio per aumentare lo
spazio nella staffa di montaggio in modo che
sia più largo dello spessore della superficie
di montaggio.
1
Staffa di montaggio
2
Aprire alla larghezza desiderata.
3
Vite a testa zigrinata
• La staffa di montaggio può essere applicata
ad una superficie dallo spessore di 9-38 mm
(11/32 - 1 1/2 pollici).
