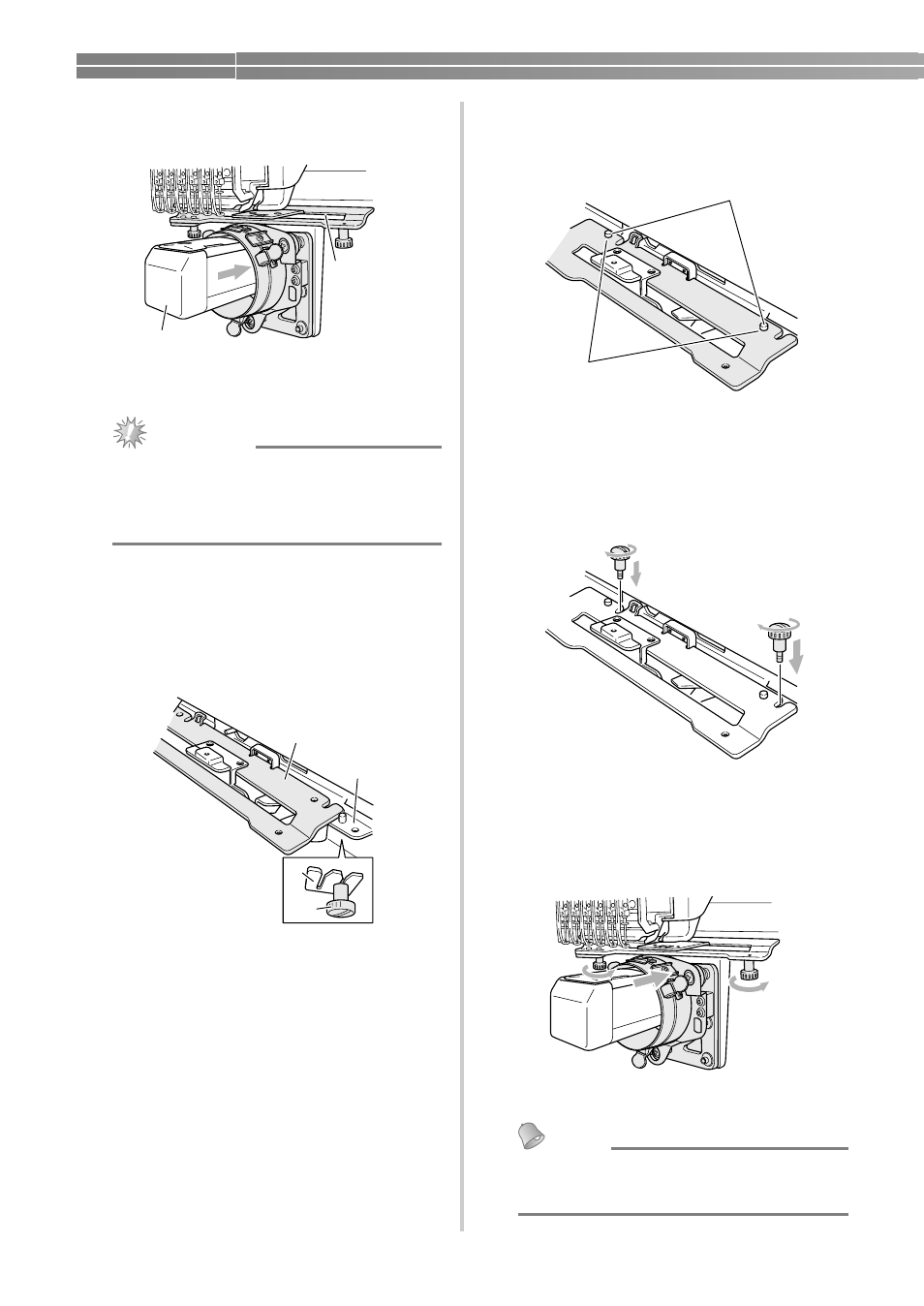

Druk de machinebodem door de ring van de
cilinderraamdrijfas.

1

Machinebodem

2

Ruimte in bevestigingsplaat

Opmerking

● Zorg dat de cilinderraamdrijfas geen

nabijgelegen onderdelen raakt, zoals de
persvoet of de ruimte in de
bevestigingsplaat.

d

Plaats de twee duimschroeven aan de
onderzijde van de cilinderraamdrijfas in de
nok in de wagen. Plaats vervolgens de
bevestigingsplaat van de cilinderraamdrijfas
boven op de X-wagen.

1

Nok in wagen

2

Duimschroef van cilinderraamdrijfas

3

Bevestigingsplaat van cilinderraamdrijfas

4

X-wagen

e

Plaats de pennen op de X-wagen in de
openingen in de bevestigingsplaat van de
cilinderraamdrijfas.

1

Pennen op X-wagen

2

Openingen in bevestigingsplaat van
cilinderraamdrijfas

f

Draai de duimschroeven vast die u in stap

b

hebt verwijderd.

g

Duw tegen de cilinderraamdrijfas zodat
deze volledig in de machine wordt geplaatst
en draai ondertussen de twee onderste
duimschroeven aan om de
cilinderraamdrijfas vast te zetten.

X

De montage van de cilinderraamdrijfas is
voltooid.

Memo

● Draai de duimschroeven stevig aan met de

schijfvormige schroevendraaier, die bij de

borduurmachine wordt geleverd.
