24

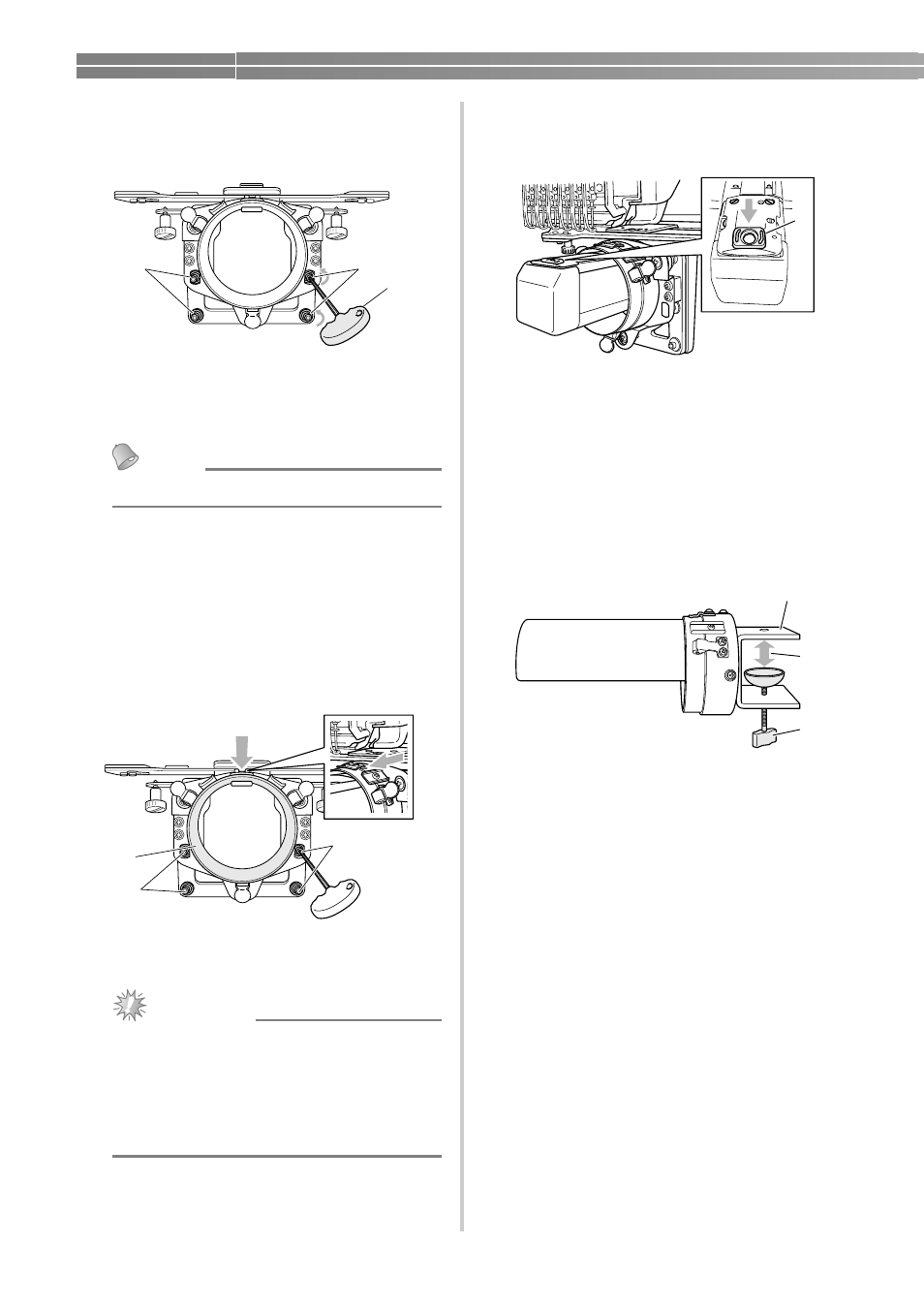

d Draai met de bijgeleverde inbussleutel
(3 mm) de vier inbusbouten buiten de ring
één slag los in de richting van de pijl.
1
Inbusbouten
2
Bijgeleverde inbussleutel (3 mm)
X Wanneer u de inbusbouten losdraait, kunt u
de ring omlaag brengen.
Memo
● Verwijder de inbusbouten niet.
e Druk de ring zachtjes omlaag zodat de
ruimte tussen de ring en de bodem links en
rechts gelijk is. Draai ondertussen met de
inbussleutel (3 mm) twee tegenoverliggende
inbusbouten buiten de ring gelijkmatig aan.
Draai vervolgens de twee andere
inbusbouten aan.
Draai alle vier inbusbouten stevig aan.
1
Ring
2
Inbusbouten
Opmerking
● Wanneer u de inbusbouten niet stevig
aandraait, kan de cilinderraamdrijfas
beschadigen.
● Om schade aan de machine of de stof te
voorkomen, moet u zorgen dat geen
overtollige stof in de opening komt.
■ De naaldafstandsplaat plaatsen
Bevestig de naaldafstandsplaat (bij de machine
geleverd) aan de naaldplaat.
1
Naaldafstandsplaat
■ De montagemal van het cilinderraam
voorbereiden
Bevestig de montagemal van het cilinderraam aan
een vlak en stabiel oppervlak, zoals een tafel.
a Draai de duimschroef van de montagemal
los om de ruimte in de bevestigingsbeugel te
vergroten zodat deze breder is dan de dikte
van het bevestigingsoppervlak.
1
Bevestigingsbeugel
2
Opening van gewenste breedte
3
Duimschroef
• U kunt de bevestigingsbeugel bevestigen aan
een oppervlak met een dikte van 9 tot
38 mm (11/32 tot 1 1/2 inch).
a a
b
a
b
b
a
a
b
c
