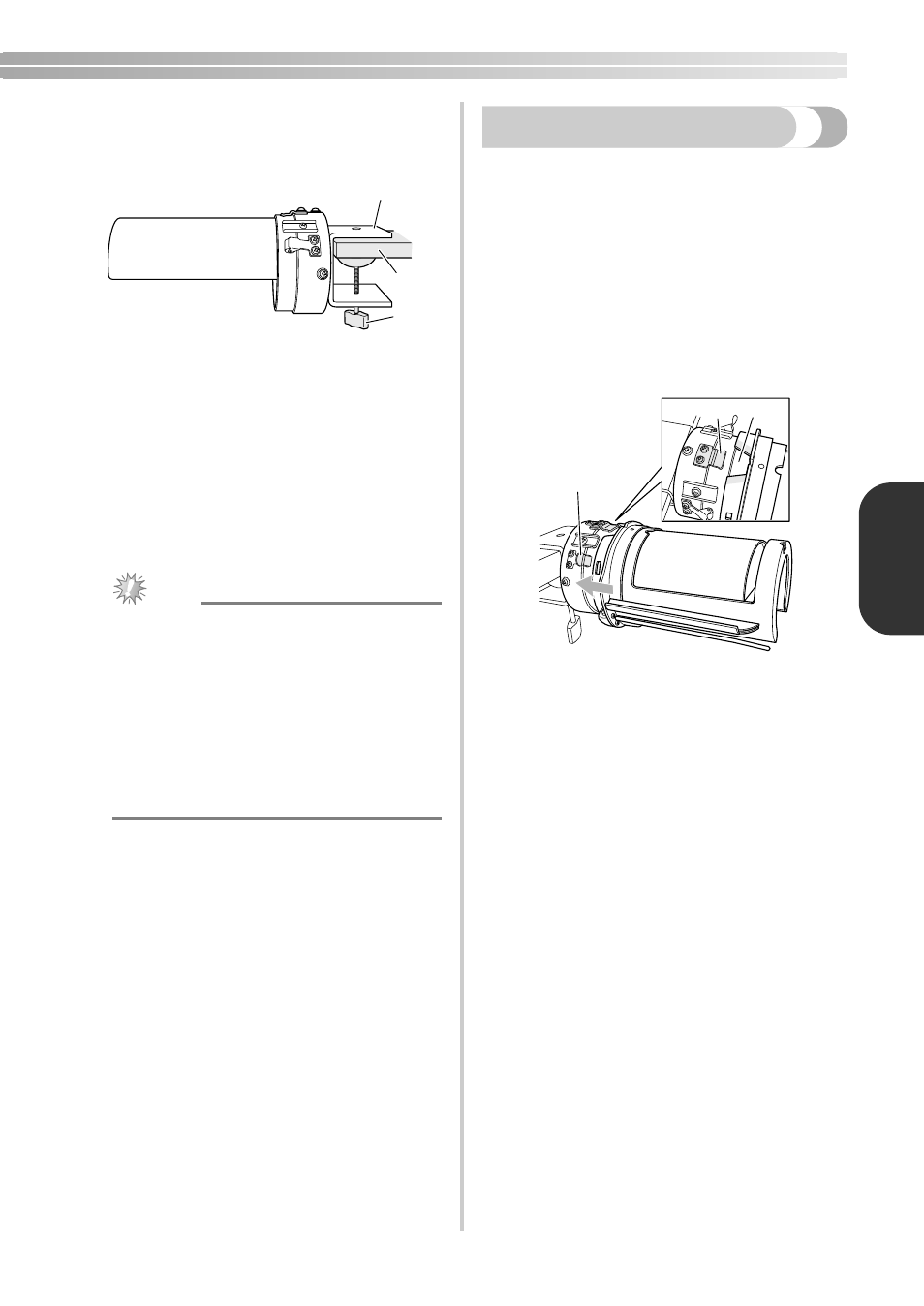

Serrare saldamente la staffa di montaggio
sulla superficie di montaggio e stringere la
vite a testa zigrinata.

1

Staffa di montaggio

2

Superficie di montaggio (tavolo di lavoro,
scrivania, ecc.)

3

Stringere la vite a testa zigrinata.

c

Verificare che la maschera di montaggio sia
fissata saldamente.

Se la maschera di montaggio non è fissata
saldamente alla superficie di montaggio,
applicare nuovamente la maschera di
montaggio e stringere la vite a testa zigrinata.

Nota

● Accertarsi che la staffa di montaggio sia

serrata saldamente sulla superficie di
montaggio e che la vite a testa zigrinata sia
avvitata saldamente.

● Non applicare la maschera di montaggio su

una superficie instabile (flessibile, piegata o
curva).

● Prestare attenzione a non far cadere la

maschera di montaggio del telaio cilindrico
dopo la rimozione.

Installazione del telaio cilindrico

Inserire il tessuto nel telaio cilindrico, quindi
applicare il telaio cilindrico all’elemento conduttore.
Inserimento del tessuto nel telaio cilindrico

a

Applicare il telaio cilindrico alla maschera di
montaggio.

Allineare la scanalatura nel telaio cilindrico
con la piastra guida sulla maschera di
montaggio. Tenere in orizzontale il telaio
con la maschera di montaggio e spingere il
telaio fino a farlo scattare in sede.

1

Piastra guida sulla maschera di montaggio del
telaio cilindrico

2

Scanalatura sul telaio cilindrico

3

Supporto della maschera di montaggio

X

Il telaio cilindrico è fissato con i due
supporti.

a

b

c

a

b

c
